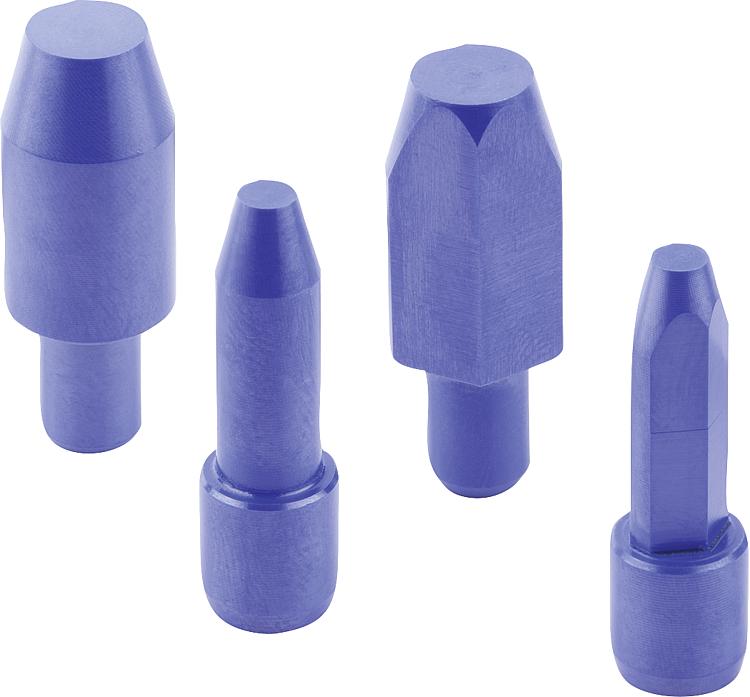

02020-01Seramik montaj pimi DIN 6321 benzeri |
geri |
|
|
AçıklamaMalzeme:Yüksek verim seramiği Cerazur.Model:taşlanmış.Bilgi:Form A montaj pimleri iş parçalarını ve düzenek parçalarını ayar ölçülü deliklere konumlandırmak için kullanılır. Yassı Form C ile deliklerin mesafe ölçüsünde toleranslar köprülenebilir veya konumlandırılacak olan parça sadece bir yönde sabitlenebilir. Form A montaj pimleri düzenekler için ayaklar olarak ve dayanaklar olarak da kullanılabilir.Avantajlar:Cerazur darbe ve bükülmeye karşı son derece dayanıklıdır. Malzeme temelini zirkonyum oksit oluşturmaktadır. Bir metal/seramik bağlantı çözümü söz konusu.Çizim bilgisi:Form A ve B: Silindirik montaj pimi Form C ve D: Yassı montaj pimi Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

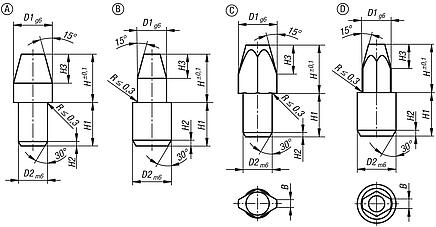

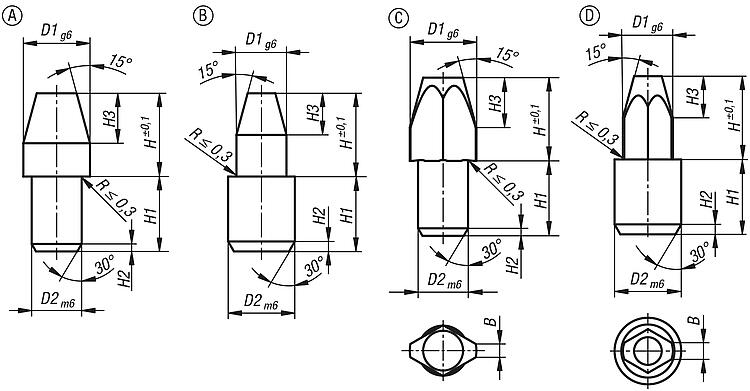

Çizimler (toplu genel bakış) |
Sipariş numarası | Form | D1 | D2 | H | H1 | H2 | H3 | CAD | Aks. | Fiyat | Sipariş et |
---|
02020-01-10607 | A | 6 | 4 | 7 | 6 | 0,6 | 4 | | | 81,03 € | | 02020-01-10612 | A | 6 | 4 | 12 | 6 | 0,6 | 4 | | | 93,44 € | | 02020-01-10810 | A | 8 | 6 | 10 | 9 | 0,9 | 6 | | | 98,20 € | | 02020-01-10816 | A | 8 | 6 | 16 | 9 | 0,9 | 6 | | | 110,60 € | | 02020-01-11010 | A | 10 | 6 | 10 | 9 | 0,9 | 6 | | | 98,20 € | | 02020-01-11018 | A | 10 | 6 | 18 | 9 | 0,9 | 6 | | | 118,22 € | | 02020-01-11210 | A | 12 | 6 | 10 | 9 | 0,9 | 6 | | | 101,05 € | | 02020-01-11218 | A | 12 | 6 | 18 | 9 | 0,9 | 6 | | | 124,90 € | | 02020-01-11613 | A | 16 | 8 | 13 | 12 | 1,2 | 8 | | | 128,71 € | | 02020-01-11622 | A | 16 | 8 | 22 | 12 | 1,2 | 8 | | | 163,98 € | |
|

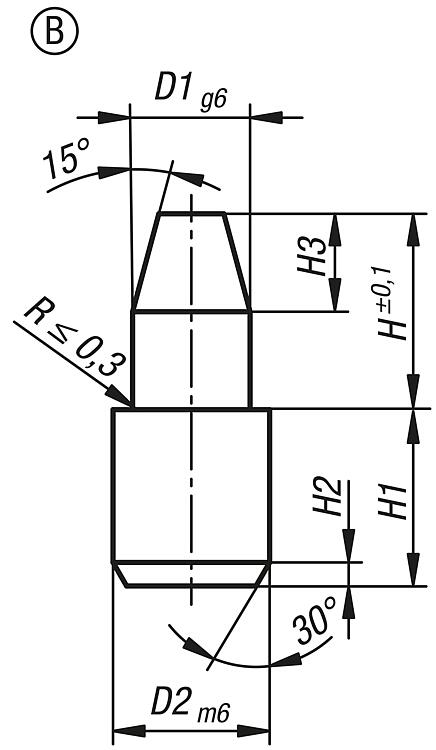

Sipariş numarası | Form | D1 | D2 | H | H1 | H2 | H3 | CAD | Aks. | Fiyat | Sipariş et |
---|
02020-01-20307 | B | 3 | 4 | 7 | 6 | 0,6 | 3 | | | 88,67 € | | 02020-01-20312 | B | 3 | 4 | 12 | 6 | 0,6 | 3 | | | 93,44 € | | 02020-01-20410 | B | 4 | 6 | 10 | 9 | 0,9 | 4 | | | 97,24 € | | 02020-01-20416 | B | 4 | 6 | 16 | 9 | 0,9 | 4 | | | 110,60 € | | 02020-01-20610 | B | 6 | 8 | 10 | 9 | 1,2 | 5 | | | 99,15 € | | 02020-01-20618 | B | 6 | 8 | 18 | 9 | 1,2 | 5 | | | 118,22 € | |
|
Sipariş numarası | Form | B | D1 | D2 | H | H1 | H2 | H3 | CAD | Aks. | Fiyat | Sipariş et |
---|
02020-01-30607 | C | 1 | 6 | 4 | 7 | 6 | 0,6 | 4 | | | 100,11 € | | 02020-01-30612 | C | 1 | 6 | 4 | 12 | 6 | 0,6 | 4 | | | 120,13 € | | 02020-01-30810 | C | 1,6 | 8 | 6 | 10 | 9 | 0,9 | 6 | | | 122,03 € | | 02020-01-30816 | C | 1,6 | 8 | 6 | 16 | 9 | 0,9 | 6 | | | 171,61 € | | 02020-01-31010 | C | 2,5 | 10 | 6 | 10 | 9 | 0,9 | 6 | | | 123,94 € | | 02020-01-31018 | C | 2,5 | 10 | 6 | 18 | 9 | 0,9 | 6 | | | 156,35 € | | 02020-01-31210 | C | 2,5 | 12 | 6 | 10 | 9 | 0,9 | 6 | | | 128,71 € | | 02020-01-31218 | C | 2,5 | 12 | 6 | 18 | 9 | 0,9 | 6 | | | 164,93 € | | 02020-01-31613 | C | 3,5 | 16 | 8 | 13 | 12 | 1,2 | 8 | | | 167,79 € | | 02020-01-31622 | C | 3,5 | 16 | 8 | 22 | 12 | 1,2 | 8 | | | 211,66 € | |
|

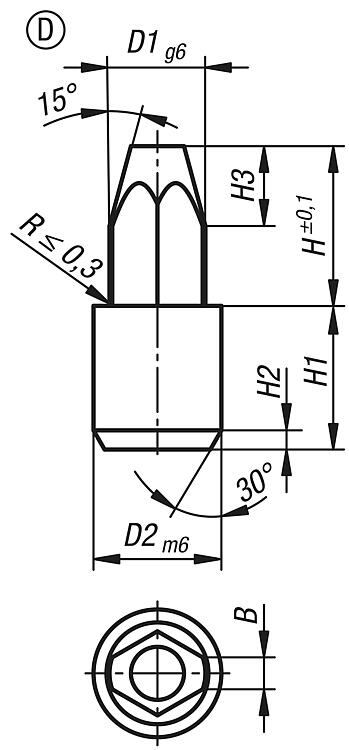

Sipariş numarası | Form | B | D1 | D2 | H | H1 | H2 | H3 | CAD | Aks. | Fiyat | Sipariş et |
---|
02020-01-40307 | D | 1,2 | 3 | 4 | 7 | 6 | 0,6 | 3 | | | 99,15 € | | 02020-01-40312 | D | 1,2 | 3 | 4 | 12 | 6 | 0,6 | 3 | | | 124,90 € | | 02020-01-40410 | D | 1,6 | 4 | 6 | 10 | 9 | 0,9 | 4 | | | 123,94 € | | 02020-01-40416 | D | 1,6 | 4 | 6 | 16 | 9 | 0,9 | 4 | | | 150,64 € | | 02020-01-40610 | D | 2 | 6 | 8 | 10 | 9 | 1,2 | 5 | | | 123,94 € | | 02020-01-40618 | D | 2 | 6 | 8 | 18 | 9 | 1,2 | 5 | | | 146,40 € | |
|
