        Konum ayakları, içten dişli ve küre yüzeyli, Form E

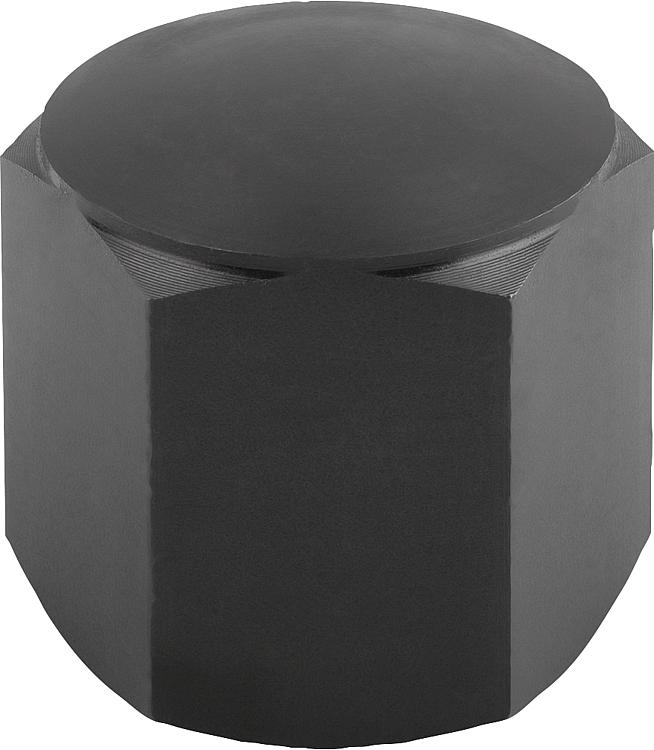

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Kolay işlenir çelik.Model:sertleştirilmiş ve perdahlı.Bilgi:Konum ayakları, düzenek yapımında ve genel makine ve cihaz yapımında destekler, dayanaklar ve baskı parçaları olarak kullanılır.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 02040_E Konum ayakları, içten dişli ve küre yüzeyli, Form E

164 kB

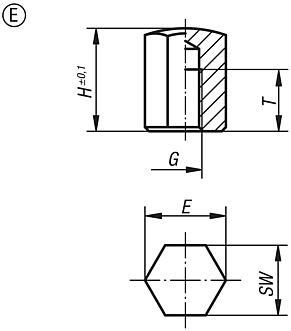

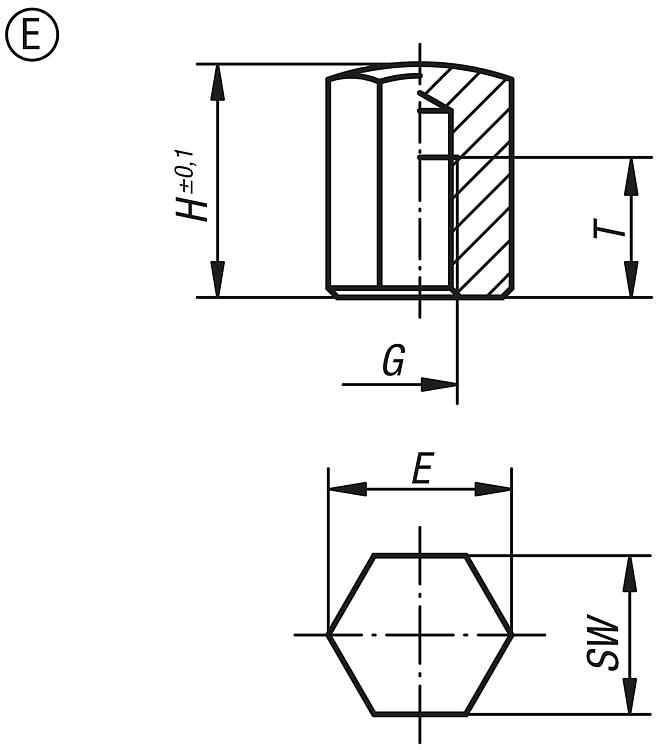

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	G	H	T	E	SW	Fiyat
02040-510	E	M6	10	6	14,4	13	8,56 €
02040-5151	E	M6	15	10	14,4	13	9,07 €
02040-5101	E	M8	10	6	19,4	17	9,57 €
02040-515	E	M8	15	6	19,4	17	10,41 €
02040-5251	E	M8	25	16	19,4	17	10,74 €
02040-5201	E	M10	20	10	21,9	19	11,41 €
02040-5302	E	M10	30	15	21,9	19	11,86 €
02040-5401	E	M10	40	15	21,9	19	12,59 €
02040-520	E	M12	20	10	25,2	22	11,42 €
02040-525	E	M12	25	15	25,2	22	11,52 €
02040-530	E	M12	30	20	25,2	22	11,96 €
02040-540	E	M12	40	25	25,2	22	12,71 €
02040-550	E	M12	50	25	25,2	22	13,33 €
02040-5301	E	M16	30	20	33	30	25,63 €
02040-5501	E	M16	50	25	33	30	26,52 €
