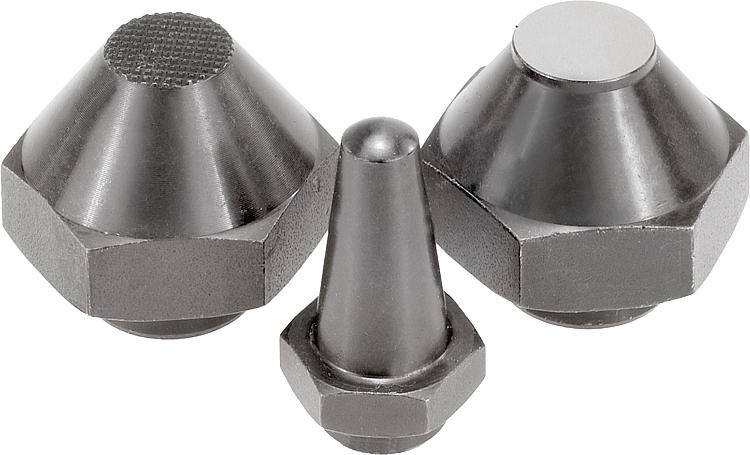

02029Dayanak pimi konumlandırma muylulu |
geri |
|
|
AçıklamaMalzeme:Gövde: Islah çeliği.Model:Gövde: Temperlenmiş ve perdahlı.
Dayanma yüzeyleri: Sertleştirilmiş.Bilgi:Dayanak pimleri, işlenmemiş ve işlenmiş iş parçalarını desteklemek için kullanılır.
Bunun yanı sıra düzenek ve alet yapımında dayanaklar ve baskı parçaları olarak kullanılırlar.

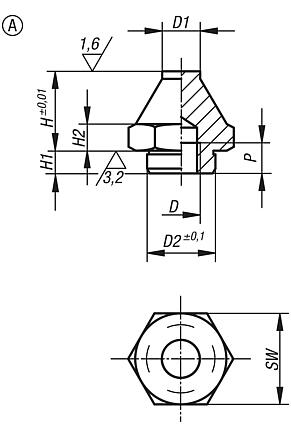

D dişlisine setskurlar veya pimli cıvatalar vidalanabilir ve yapıştırılabilir. Böylelikle kolaylıkla dıştan dişlisi olan bir destek elde edilir.Çizim bilgisi:Form A: Düz yüzey

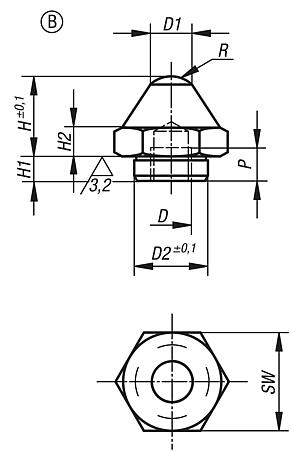

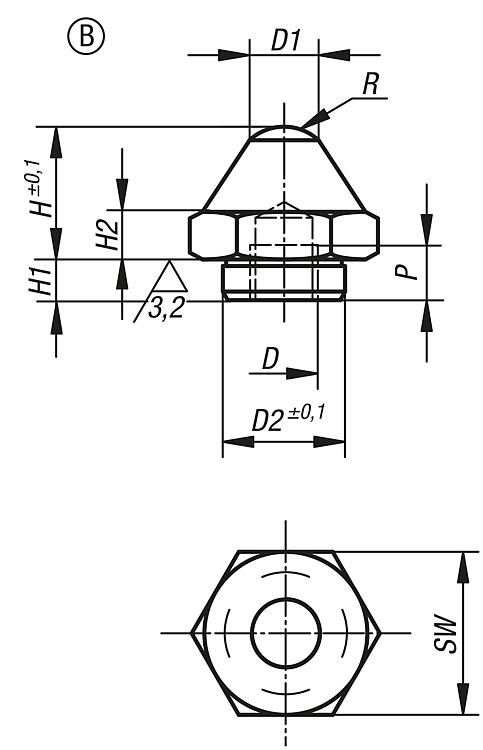

Form B: Küre yüzey

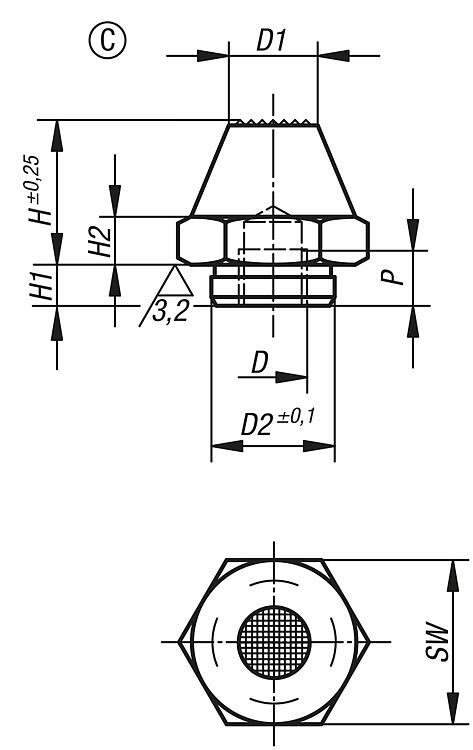

Form C: Tırtıllı yüzey İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

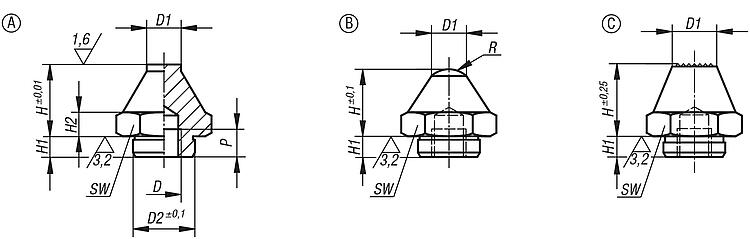

Çizimler (toplu genel bakış) |
| Sipariş numarası | Form | D | D1 | D2 | H | H1 | H2 | P | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 02029-106012 | A | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 17 |  | | 14,78 € | | | 02029-106025 | A | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 17 | | | 18,55 € | | | 02029-110020 | A | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 24 | | | 24,05 € | | | 02029-110040 | A | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 24 | | | 23,40 € | | | 02029-116030 | A | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 41 | | | 40,56 € | | | 02029-116060 | A | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 41 | | | 41,53 € | |
|
| Sipariş numarası | Form | D | D1 | D2 | H | H1 | H2 | P | R | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 02029-206012 | B | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 6 | 17 | | | 13,12 € | | | 02029-206025 | B | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 6 | 17 | | | 17,95 € | | | 02029-210020 | B | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 7,5 | 24 | | | 14,44 € | | | 02029-210040 | B | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 7,5 | 24 | | | 18,91 € | | | 02029-216030 | B | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 26 | 41 | | | 24,54 € | | | 02029-216060 | B | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 26 | 41 | | | 30,22 € | |
|
|
