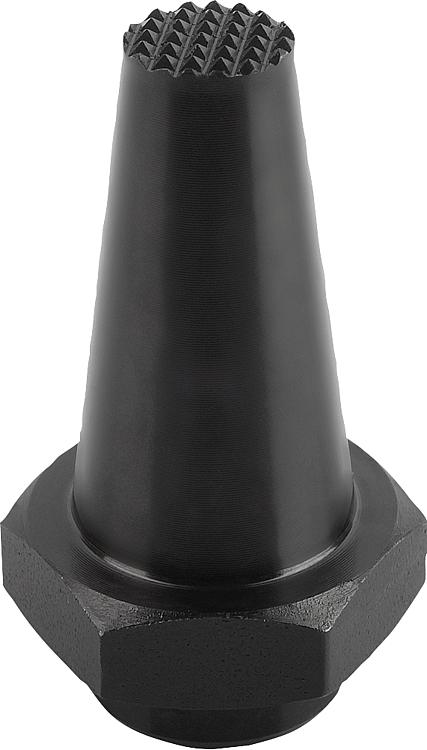

        Dayanak pimi, konumlandırma muylulu, Form C tırtıllı yüzey

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: Islah çeliği.Model:Gövde: Temperlenmiş ve perdahlı.
Dayanma yüzeyleri: Sertleştirilmiş.Bilgi:Dayanak pimleri, işlenmemiş ve işlenmiş iş parçalarını desteklemek için kullanılır.
Bunun yanı sıra düzenek ve alet yapımında dayanaklar ve baskı parçaları olarak kullanılırlar.
D dişlisine setskurlar veya pimli cıvatalar vidalanabilir ve yapıştırılabilir. Böylelikle kolaylıkla dıştan dişlisi olan bir destek elde edilir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 02029_C Dayanak pimi, konumlandırma muylulu, Form C tırtıllı yüzey

152 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D1	D2	H	H1	H2	P	SW	Fiyat
02029-310020	C	M10	10	17,8	20	5	7	10	24	29,76 €
02029-310040	C	M10	10	17,8	40	6	7	10	24	73,28 €
02029-316030	C	M16	20	25,8	30	10	13	16	41	41,25 €
02029-316060	C	M16	20	25,8	60	10	13	16	41	44,31 €
