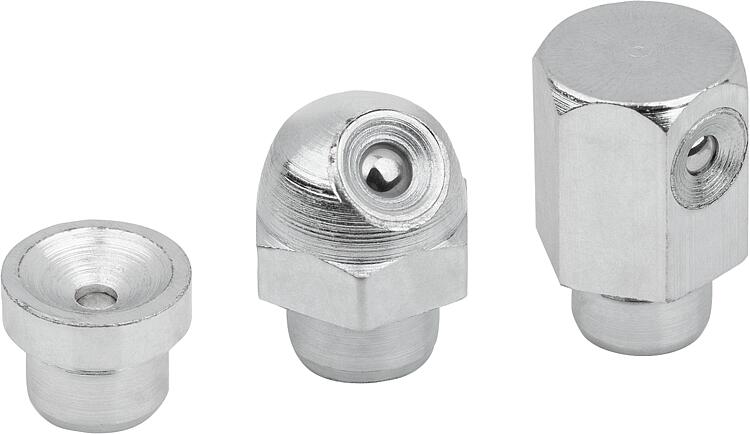

97942-01Yağlama nipeli huni biçimi DIN 3405 uyarınca içeriye bastırmak... |
geri |
|
|
AçıklamaMalzeme:Çelik veya paslanmaz çelik 1.4305. Model:Çinko kaplama çelik.
Kaplamasız paslanmaz çelik.Bilgi:Huni gres nipelleri özellikle sıva altı veya gömme montaj için uygundur.
Huni biçimi sayesinde erişimi zor olan yerlerde yapılması gereken yağlama da gerçekleştirilebilir..

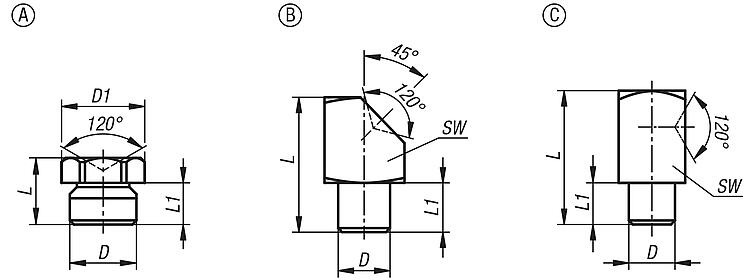

Huni tipi gres nipelleri, içeri bastırmak için düz bir pimle donatılmıştır. İçeriye bastırılarak kullanılan gres nipelleri sadece düşük basınçlar için uygundur.Montaj:Montaj deliğinin tam boyutu malzemeye bağlıdır ve kullanıcı tarafından kurulum testleri ile belirlenmelidir. Montaj deliği için standart boyut, tarafımızdan belirtilen Ø pimine uygundur.Çizim bilgisi:Form A: düz

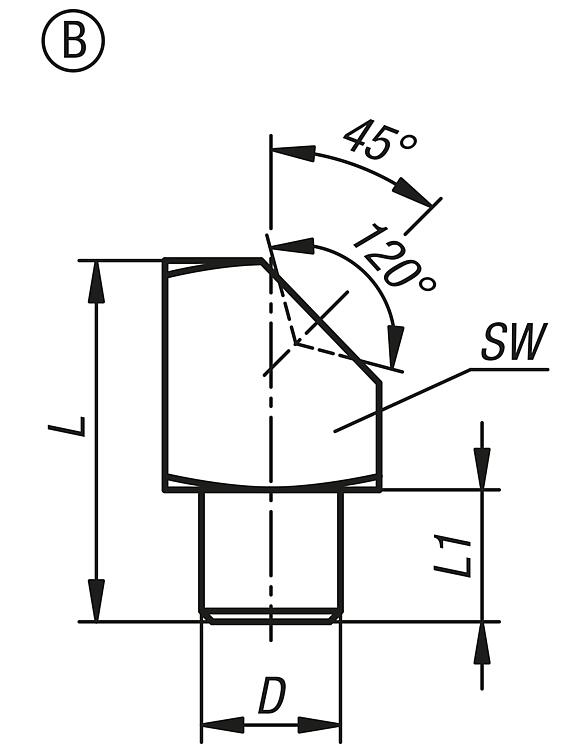

Form B: 45° açılı

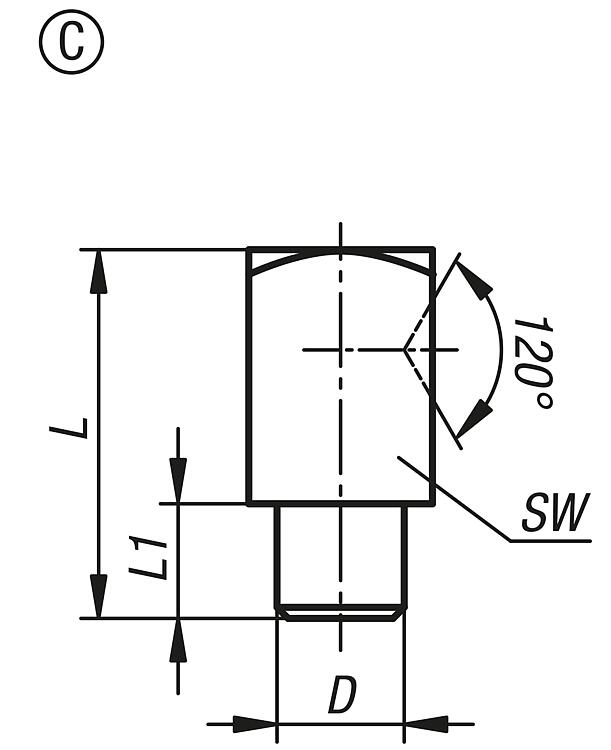

Form C: 90° açılı İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |
Yağlama nipeli huni biçimi DIN 3405 uyarınca içeriye bastırmak için, Form A |
daha fazla bilgi |
| Sipariş numarası | Form | Ana gövde
malzemesi | Yüzey
Ana gövde | D
| D1 | L | L1 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 97942-01-110406 | A | çelik | galvaniz kaplama | 4 | 5 | 6 | 4,5 |  | | 0,58 € | | | 97942-01-110506 | A | çelik | galvaniz kaplama | 5 | 6 | 6 | 4,5 | | | 0,58 € | | | 97942-01-110608 | A | çelik | galvaniz kaplama | 6 | 8 | 7,3 | 5 | | | 0,41 € | | | 97942-01-110810 | A | çelik | galvaniz kaplama | 8 | 10 | 9 | 6,5 | | | 0,48 € | | | 97942-01-111012 | A | çelik | galvaniz kaplama | 10 | 12 | 9,5 | 6,5 | | | 0,92 € | | | 97942-01-210406 | A | paslanmaz çelik | kaplamasız | 4 | 5 | 6 | 4,5 | | | 1,93 € | | | 97942-01-210506 | A | paslanmaz çelik | kaplamasız | 5 | 6 | 6 | 4,5 | | | 1,73 € | | | 97942-01-210608 | A | paslanmaz çelik | kaplamasız | 6 | 8 | 7,3 | 5 | | | 1,73 € | | | 97942-01-210810 | A | paslanmaz çelik | kaplamasız | 8 | 10 | 9 | 6,5 | | | 2,43 € | |
|
Yağlama nipeli huni biçimi DIN 3405 uyarınca içeriye bastırmak için, Form B |
daha fazla bilgi |
| Sipariş numarası | Form | Ana gövde
malzemesi | Yüzey
Ana gövde | D
| L | L1 | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 97942-01-120811 | B | çelik | galvaniz kaplama | 8 | 15 | 5 | 11 | | | 1,61 € | | | 97942-01-121011 | B | çelik | galvaniz kaplama | 10 | 15 | 6 | 11 | | | 1,61 € | |
|
|
