97940-01Gres nipeli konik şekil DIN 71412 uyarınca içeriye bastırmak... |
geri |
|
|
AçıklamaMalzeme:Çelik veya paslanmaz çelik 1.4305. Model:Çelik: sertleştirilmiş min. 550 HV 1, galvaniz kaplama.

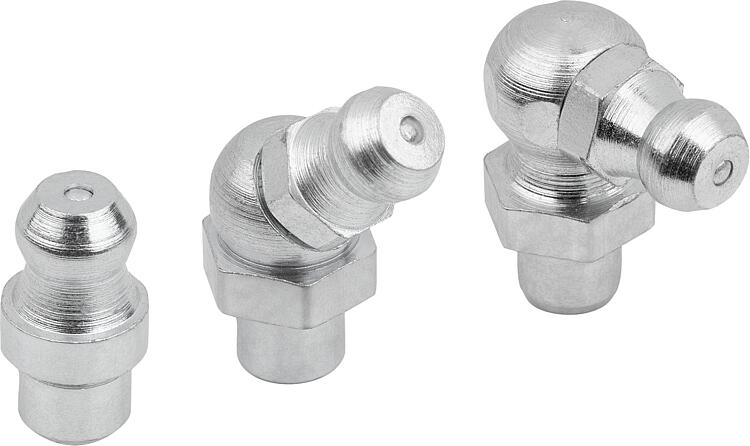

Paslanmaz çelik kaplamasız.Bilgi:Konik gres nipelleri, sık ve güvenilir bir şekilde yağlanması gereken yağlama noktaları için uygundur. Çok yönlülükleri sayesinde en yaygın kullanılan gres nipeli türleri arasında yer alırlar.
Konik gres nipelleri, içeri bastırmak için düz bir pimle donatılmıştır. İçeriye bastırılarak kullanılan gres nipelleri sadece düşük basınçlar için uygundur.Montaj:Montaj deliğinin tam boyutu malzemeye bağlıdır ve kullanıcı tarafından kurulum testleri ile belirlenmelidir. Montaj deliği için standart boyut, tarafımızdan belirtilen Ø pimine uygundur.
Düz gres nipelleri için, nipelin hafifçe bastırılabildiği bastırma aletini kullanmanızı öneririz. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

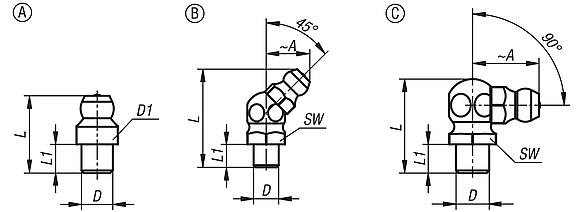

Çizimler (toplu genel bakış) |

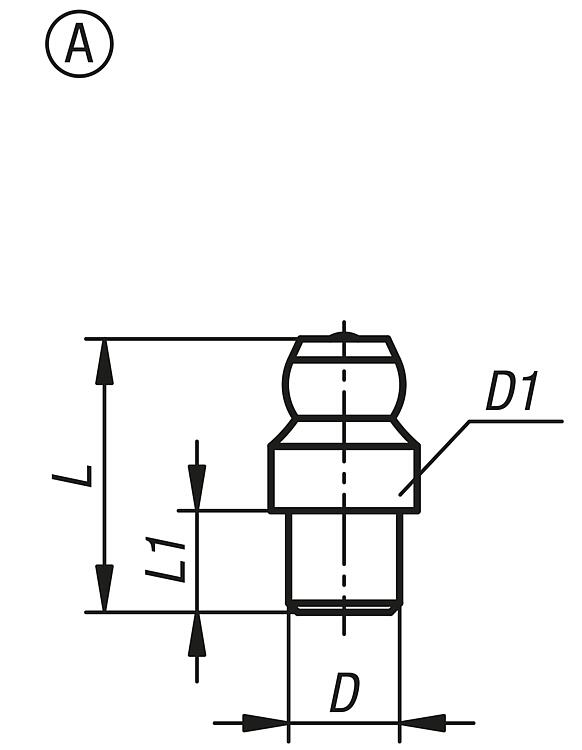

Gres nipeli konik şekil DIN 71412 uyarınca içeriye bastırmak için, Form A |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | Ana gövde
malzemesi | Yüzey
Ana gövde | D
| D1 | L
maks. | L1 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 97940-01-110408 | A | düz, altıgenli | çelik | sertleştirilmiş ve galvaniz kaplama | 4 | 8 | 15 | 6 |  | | 0,54 € | | | 97940-01-110508 | A | düz, altıgenli | çelik | sertleştirilmiş ve galvaniz kaplama | 5 | 8 | 15 | 6,5 | | | 0,45 € | | | 97940-01-110608 | A | düz, altıgenli | çelik | sertleştirilmiş ve galvaniz kaplama | 6 | 8 | 15 | 5,7 | | | 0,33 € | | | 97940-01-110710 | A | düz, altıgenli | çelik | sertleştirilmiş ve galvaniz kaplama | 7 | 10 | 15 | 6 | | | 0,43 € | | | 97940-01-110810 | A | düz, altıgenli | çelik | sertleştirilmiş ve galvaniz kaplama | 8 | 10 | 15 | 6,5 | | | 0,38 € | | | 97940-01-111012 | A | düz, altıgenli | çelik | sertleştirilmiş ve galvaniz kaplama | 10 | 12 | 15 | 5,5 | | | 0,66 € | | | 97940-01-210408 | A | düz, altıgenli | paslanmaz çelik | kaplamasız | 4 | 8 | 15 | 6 | | | 2,62 € | | | 97940-01-210608 | A | düz, altıgenli | paslanmaz çelik | kaplamasız | 6 | 8 | 15 | 5,7 | | | 1,67 € | | | 97940-01-210810 | A | düz, altıgenli | paslanmaz çelik | kaplamasız | 8 | 10 | 15 | 5,6 | | | 2,12 € | |
|

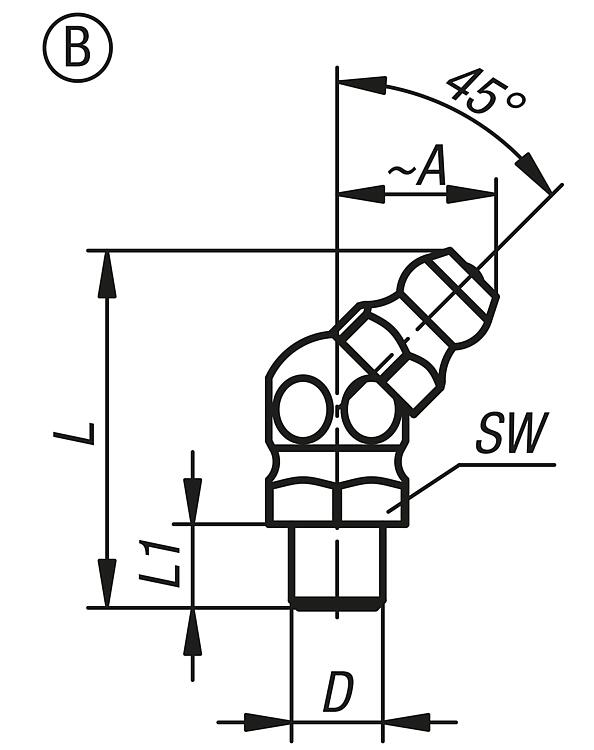

Gres nipeli konik şekil DIN 71412 uyarınca içeriye bastırmak için, Form B |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | A | D
| L
maks. | L1 | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 97940-01-120410 | B | açılı 45°, altıgenli | 11 | 4 | 23,7 | 6,5 | 10 | | | 1,50 € | | | 97940-01-120510 | B | açılı 45°, altıgenli | 11 | 5 | 24 | 5,6 | 10 | | | 1,50 € | | | 97940-01-120609 | B | açılı 45°, altıgenli | 11 | 6 | 24 | 5,5 | 9 | | | 1,00 € | | | 97940-01-120810 | B | açılı 45°, altıgenli | 11 | 8 | 23,8 | 4,5 | 10 | | | 1,00 € | | | 97940-01-121011 | B | açılı 45°, altıgenli | 11 | 10 | 24,5 | 5,5 | 11 | | | 1,10 € | |
|

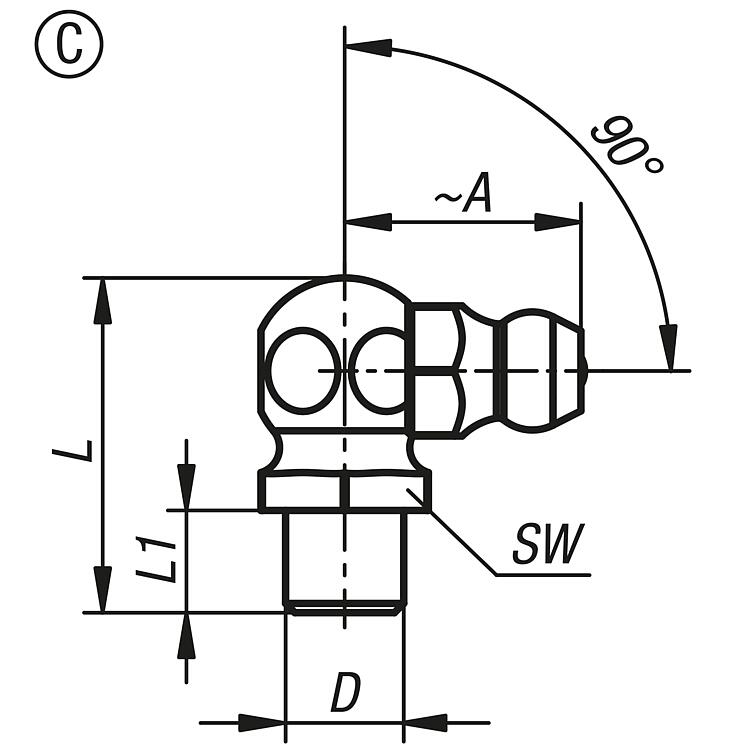

Gres nipeli konik şekil DIN 71412 uyarınca içeriye bastırmak için, Form C |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | A | D
| L=Uzunluk maks. | L1=Dişli uzunluğu | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 97940-01-130411 | C | açılı 90°, altıgenli | 13 | 4 | 20,3 | 5,5 | 9 | | | 1,61 € | | | 97940-01-130510 | C | açılı 90°, altıgenli | 13 | 5 | 19 | 5,5 | 10 | | | 1,50 € | | | 97940-01-130609 | C | açılı 90°, altıgenli | 13 | 6 | 19 | 5,5 | 9 | | | 1,00 € | | | 97940-01-130811 | C | açılı 90°, altıgenli | 13 | 8 | 19 | 5,5 | 11 | | | 1,00 € | | | 97940-01-131011 | C | açılı 90°, altıgenli | 13 | 10 | 19,4 | 5,5 | 11 | | | 1,01 € | |
|
