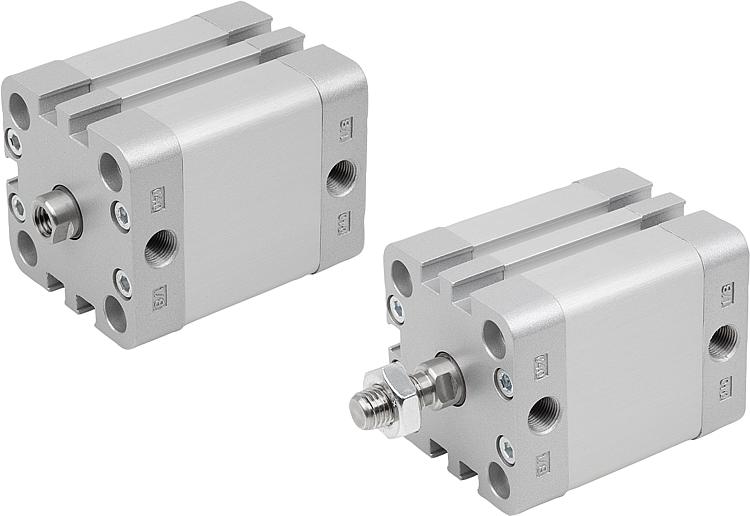

12001Pnömatik kompakt silindir DIN ISO 21287, Çift etkili, mıknatıs... |
geri |
|
|
AçıklamaMalzeme:Silindir borusu: alüminyum.
Bitiş kapağı: alüminyum, basınçlı döküm.
Piston kolu: Paslanmaz çelik 1.4301 (silindir çapı 32 mm itibariyle 1.4021).
Piston ve piston kolu contası: PU.Model:Silindir borusu: eloksitlenmiş.
Bitiş kapağı: yalın.
Piston kolu: yalın.Bilgi:Çift etkili pnömatik silindir, DIN ISO 21287 uyarınca. Piston kolu iç veya diştan dişli, yaklaşma anahtarı için konum algılaması ve çift taraflı esnek sönümleme ile.
Kompakt ölçüleri sayesinde kompakt silindirler özellikle dar montaj alanlarında kullanım için uygundur.Teknik veriler:Çalışma şekli: çift etkili.
İşletim maddesi: filtrelenmiş, kurutulmuş hava, yağlı veya yağsız.
İşletim basıncı: 1 - 10 bar.
Sönümleme: esnek sönümleme çift taraflı.
Montaj konumu: istendiği gibi.
Yaklaşma anahtarı için konum algılaması.
Pnömatik bağlantı: DIN EN ISO 228/1.Sıcaklık aralığı:-20 °C - +80 °C. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |

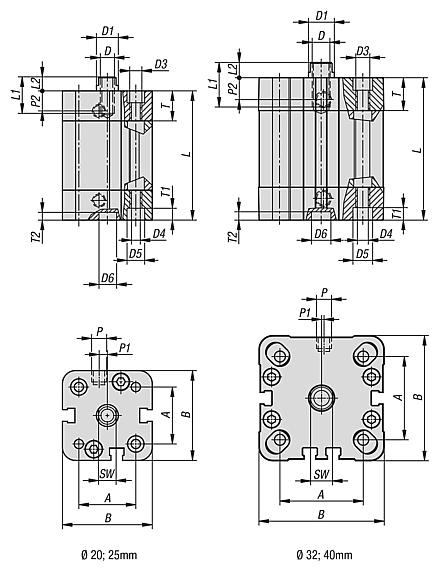

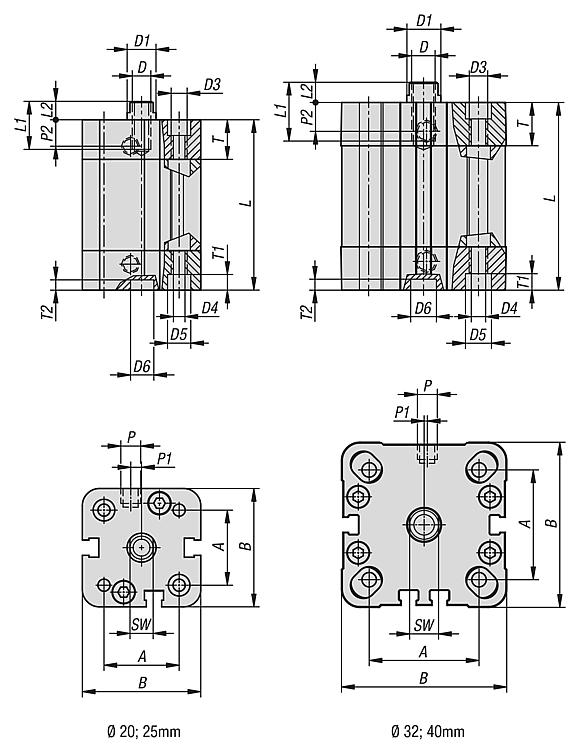

Pnömatik kompakt silindir DIN ISO 21287
Çift etkili, mıknatıs pistonlu, İçten dişli
|
daha fazla bilgi |
| Sipariş numarası | Tip 2 | Silindir Ø | Strok
S | A | B
| D | D1 | D3 | D4 | D5 | D6 | L | L1 | L2 | P | P1 | P2 | T | T1 | T2 | SW | F6=6 bar'da
piston kuvveti
(N) | F6=6 bar'da geri
çekme kuvveti
(N) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 12001-0200101 | içten dişli | 20 | 10 | 22 | 37 | M6 | 10 | M5 | 4,2 | 7,5 | 6 | 47±0,5 | 10 | 6 | M5 | 4 | 7 | 12,3 | 4,2 | 2,5 | 8 | 188 | 142 |  | | 49,15 € | | | 12001-0200251 | içten dişli | 20 | 25 | 22 | 37 | M6 | 10 | M5 | 4,2 | 7,5 | 6 | 62±0,5 | 10 | 6 | M5 | 4 | 7 | 12,3 | 4,2 | 2,5 | 8 | 188 | 142 | | | 50,57 € | | | 12001-0200501 | içten dişli | 20 | 50 | 22 | 37 | M6 | 10 | M5 | 4,2 | 7,5 | 6 | 87±0,5 | 10 | 6 | M5 | 4 | 7 | 12,3 | 4,2 | 2,5 | 8 | 188 | 142 | | | 53,49 € | | | 12001-0250101 | içten dişli | 25 | 10 | 26 | 41 | M6 | 10 | M5 | 4,2 | 7,5 | 6 | 49±0,5 | 10 | 6 | M5 | 3 | 7,5 | 13,5 | 4,2 | 2,5 | 8 | 295 | 248 | | | 55,10 € | | | 12001-0250251 | içten dişli | 25 | 25 | 26 | 41 | M6 | 10 | M5 | 4,2 | 7,5 | 6 | 64±0,5 | 10 | 6 | M5 | 3 | 7,5 | 13,5 | 4,2 | 2,5 | 8 | 295 | 248 | | | 58,05 € | | | 12001-0250501 | içten dişli | 25 | 50 | 26 | 41 | M6 | 10 | M5 | 4,2 | 7,5 | 6 | 89±0,5 | 10 | 6 | M5 | 3 | 7,5 | 13,5 | 4,2 | 2,5 | 8 | 295 | 248 | | | 63,25 € | | | 12001-0320101 | içten dişli | 32 | 10 | 32,5 | 49,2 | M8 | 12 | M6 | 5,2 | 9 | 6 | 54±0,5 | 12 | 7 | G1/8 | - | 7,5 | 15 | 4,5 | 2 | 10 | 482 | 415 | | | 60,57 € | | | 12001-0320251 | içten dişli | 32 | 25 | 32,5 | 49,2 | M8 | 12 | M6 | 5,2 | 9 | 6 | 69±0,5 | 12 | 7 | G1/8 | - | 7,5 | 15 | 4,5 | 2 | 10 | 482 | 415 | | | 65,83 € | | | 12001-0320501 | içten dişli | 32 | 50 | 32,5 | 49,2 | M8 | 12 | M6 | 5,2 | 9 | 6 | 94±0,5 | 12 | 7 | G1/8 | - | 7,5 | 15 | 4,5 | 2 | 10 | 482 | 415 | | | 74,43 € | | | 12001-0400101 | içten dişli | 40 | 10 | 38 | 57,2 | M8 | 12 | M6 | 5,2 | 9 | 6 | 55±0,7 | 12 | 7 | G1/8 | - | 7,5 | 15 | 4,2 | 2 | 10 | 754 | 687 | | | 79,78 € | | | 12001-0400251 | içten dişli | 40 | 25 | 38 | 57,2 | M8 | 12 | M6 | 5,2 | 9 | 6 | 70±0,7 | 12 | 7 | G1/8 | - | 7,5 | 15 | 4,2 | 2 | 10 | 754 | 687 | | | 85,95 € | | | 12001-0400501 | içten dişli | 40 | 50 | 38 | 57,2 | M8 | 12 | M6 | 5,2 | 9 | 6 | 95±0,7 | 12 | 7 | G1/8 | - | 7,5 | 15 | 4,2 | 2 | 10 | 754 | 687 | | | 95,27 € | |
|

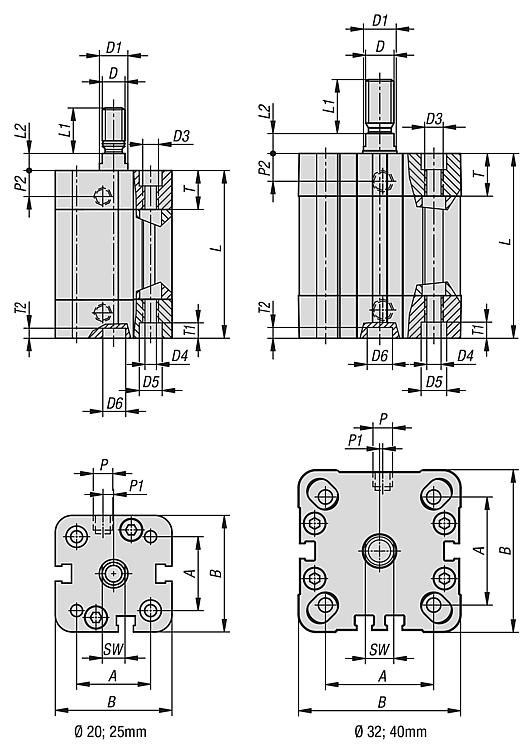

Pnömatik kompakt silindir DIN ISO 21287
Çift etkili, mıknatıs pistonlu, Dıştan dişli
|
daha fazla bilgi |
| Sipariş numarası | Tip 2 | Silindir Ø | Strok
S | A | B
| D | D1 | D3 | D4 | D5 | D6 | L | L1 | L2 | P | P1 | P2 | T | T1 | T2 | SW | F6=6 bar'da
piston kuvveti
(N) | F6=6 bar'da geri
çekme kuvveti
(N) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 12001-0200102 | dıştan dişli | 20 | 10 | 22 | 37 | M8 | 10 | M5 | 4,2 | 7,5 | 6 | 47±0,5 | 16 | 6 | M5 | 4 | 7 | 12,3 | 4,2 | 2,5 | 8 | 188 | 142 | | | 49,15 € | | | 12001-0200252 | dıştan dişli | 20 | 25 | 22 | 37 | M8 | 10 | M5 | 4,2 | 7,5 | 6 | 62±0,5 | 16 | 6 | M5 | 4 | 7 | 12,3 | 4,2 | 2,5 | 8 | 188 | 142 | | | 50,57 € | | | 12001-0200502 | dıştan dişli | 20 | 50 | 22 | 37 | M8 | 10 | M5 | 4,2 | 7,5 | 6 | 87±0,5 | 16 | 6 | M5 | 4 | 7 | 12,3 | 4,2 | 2,5 | 8 | 188 | 142 | | | 53,49 € | | | 12001-0250102 | dıştan dişli | 25 | 10 | 26 | 41 | M8 | 10 | M5 | 4,2 | 7,5 | 6 | 49±0,5 | 16 | 6 | M5 | 3 | 7,5 | 13,5 | 4,2 | 2,5 | 8 | 295 | 248 | | | 55,10 € | | | 12001-0250252 | dıştan dişli | 25 | 25 | 26 | 41 | M8 | 10 | M5 | 4,2 | 7,5 | 6 | 64±0,5 | 16 | 6 | M5 | 3 | 7,5 | 13,5 | 4,2 | 2,5 | 8 | 295 | 248 | | | 58,05 € | | | 12001-0250502 | dıştan dişli | 25 | 50 | 26 | 41 | M8 | 10 | M5 | 4,2 | 7,5 | 6 | 89±0,5 | 16 | 6 | M5 | 3 | 7,5 | 13,5 | 4,2 | 2,5 | 8 | 295 | 248 | | | 63,25 € | | | 12001-0320102 | dıştan dişli | 32 | 10 | 32,5 | 49,2 | M10x1,25 | 12 | M6 | 5,2 | 9 | 6 | 54±0,5 | 19 | 7 | G1/8 | - | 7,5 | 15 | 4,5 | 2 | 10 | 482 | 415 | | | 60,57 € | | | 12001-0320252 | dıştan dişli | 32 | 25 | 32,5 | 49,2 | M10x1,25 | 12 | M6 | 5,2 | 9 | 6 | 69±0,5 | 19 | 7 | G1/8 | - | 7,5 | 15 | 4,5 | 2 | 10 | 482 | 415 | | | 65,83 € | | | 12001-0320502 | dıştan dişli | 32 | 50 | 32,5 | 49,2 | M10x1,25 | 12 | M6 | 5,2 | 9 | 6 | 94±0,5 | 19 | 7 | G1/8 | - | 7,5 | 15 | 4,5 | 2 | 10 | 482 | 415 | | | 74,43 € | | | 12001-0400102 | dıştan dişli | 40 | 10 | 38 | 57,2 | M10x1,25 | 12 | M6 | 5,2 | 9 | 6 | 55±0,7 | 19 | 7 | G1/8 | - | 7,5 | 15 | 4,2 | 2 | 10 | 754 | 687 | | | 79,78 € | | | 12001-0400252 | dıştan dişli | 40 | 25 | 38 | 57,2 | M10x1,25 | 12 | M6 | 5,2 | 9 | 6 | 70±0,7 | 19 | 7 | G1/8 | - | 7,5 | 15 | 4,2 | 2 | 10 | 754 | 687 | | | 85,95 € | | | 12001-0400502 | dıştan dişli | 40 | 50 | 38 | 57,2 | M10x1,25 | 12 | M6 | 5,2 | 9 | 6 | 95±0,7 | 19 | 7 | G1/8 | - | 7,5 | 15 | 4,2 | 2 | 10 | 754 | 687 | | | 95,27 € | |
|
