        Boru bağlantı elemanı, mafsal, alüminyum bilyalı mafsallı

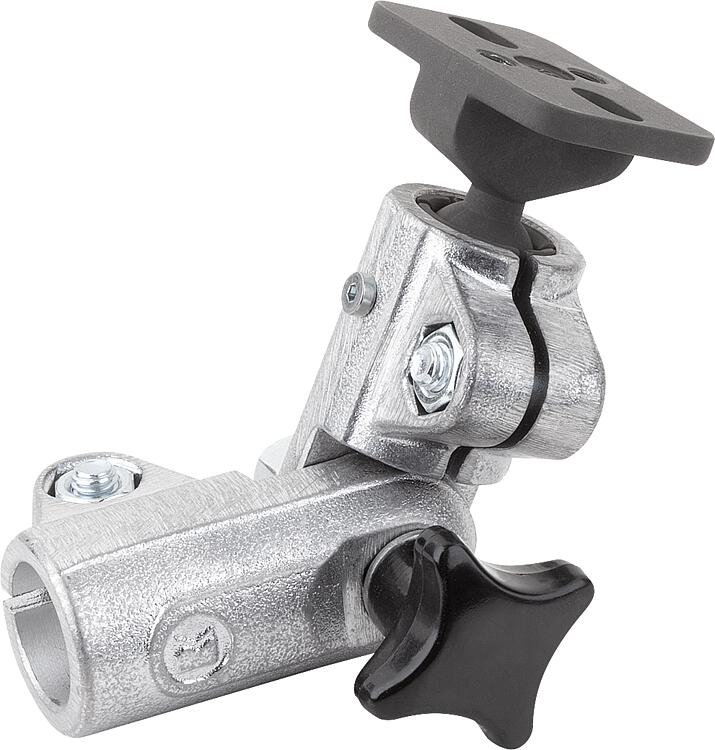

        Boru bağlantı elemanı, mafsal, alüminyum, bilyalı mafsallı, Form A

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:Mafsal boru bağlantı elemanları dişli tertibatına sahiptir ve 15°'lik adımlarla 180° çevrilebilir.
Boru bağlantı elemanları bilyalı mafsalda 360° döndürülebilir bağlantı plakasına sahiptir ve ayarlama sırasında daha fazla özgürlük sunar.
Bu parçalara sensörler, reflektörler ve diğer elemanlar gibi bileşenler sabitlenebilir ve ayrı olarak ayarlanabilir. Hassas hizalanan ve sıkça tekrar ayarlanması gereken parçalar için uygundur.
Bağlantı plakasının dönme alanı 60°'dir.Malzeme:Alüminyum döküm.
Silindir başlı cıvata ISO 4762 ve altı köşeli somun DIN 985, çelik.Model:zımparalanmış.
Silindir başlı cıvata ve altı köşeli cıvata galvaniz kaplama.Bilgi:18 mm ve 30 mm boyutundaki diğer boru bağlantı elemanları ile kombine edilebilir.

Bilyalı mafsaldaki özel yüzey kaplaması yüksek sağlamlıkta sıkıştırma sağlar.

Sıkıştırma cıvatalarını maks. sıkma torku:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.

Kuvvet ve tork bilgileri bağlayıcı nitelikte olmayan referans değerlerdir ve sıcaklık ve sıkıştırılabilir profillerin yüzey yapısı gibi çeşitli uygulama koşullarına bağlı olarak bu değerlere ulaşılamayabilir.
Veriler, yüzey yapısı ve ürün özellikleri konusunda herhangi bir garanti sunmaz.Aksesuar:- Yuvarlak ve dört köşe borular 29050
Özellikler:
