        Eksenel mafsallar, çekme kuvvetleri için ayarlanabilir
        Eksenel mafsallar, çekme kuvvetleri için, ayarlanabilir, Form B

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Model:Bilyalı muylu: galvaniz kaplama ve krom kaplama.

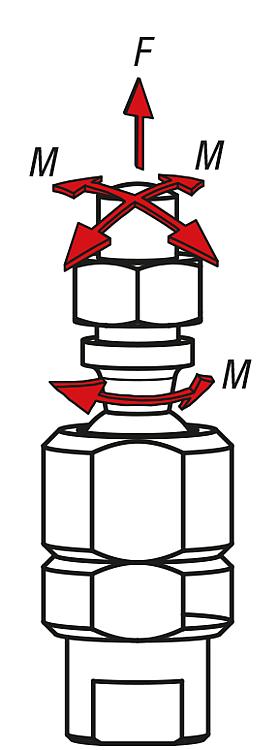

Bilya yuvası ve somunlar: galvaniz kaplama.Bilgi:Eksenel mafsal, çekme kuvvetlerini dengelemek için uygundur. Sıkıştırma somunu üzerinden bilyanın hareket kabiliyeti etkilenebilir veya tamamen sıkıştırılabilir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 27670_B Eksenel mafsallar, çekme kuvvetleri için, ayarlanabilir, Form B

190 kB

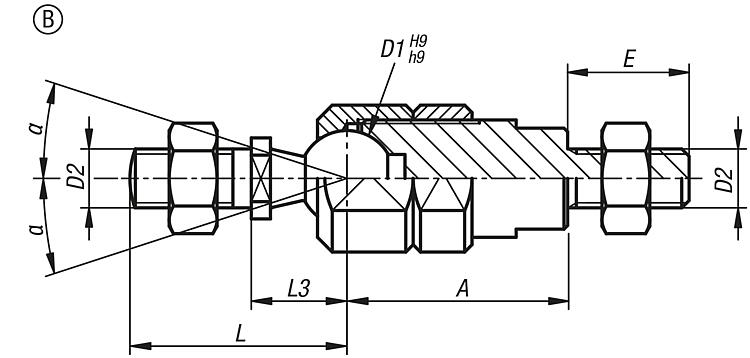

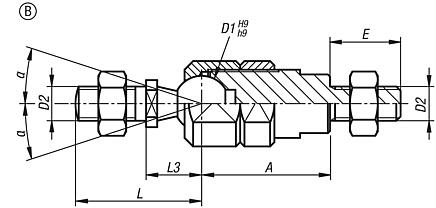

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D1	D2	A	L	L3	E	α	F kN	M Nm	Sıkma torku maks. Nm	Fiyat
27670-21006	B	10	M6	21	23,5	11	12	20°	2,5	5,2	12,4	28,22 €
27670-21308	B	13	M8	26	29,5	13	14	24°	5	8,8	13,2	33,53 €
27670-21610	B	16	M10	35	36	16	16	28°	7,5	14,5	16,4	37,42 €
27670-21612	B	16	M12	35	36	16	16	28°	7,5	14,5	16,4	39,41 €
