27670Eksenel mafsallar, çekme kuvvetleri için ayarlanabilir |
geri |
|
|
AçıklamaMalzeme:Çelik.Model:Bilyalı muylu: galvaniz kaplama ve krom kaplama. Bilya yuvası ve somunlar: galvaniz kaplama.Bilgi:Eksenel mafsal, çekme kuvvetlerini dengelemek için uygundur. Sıkıştırma somunu üzerinden bilyanın hareket kabiliyeti etkilenebilir veya tamamen sıkıştırılabilir.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

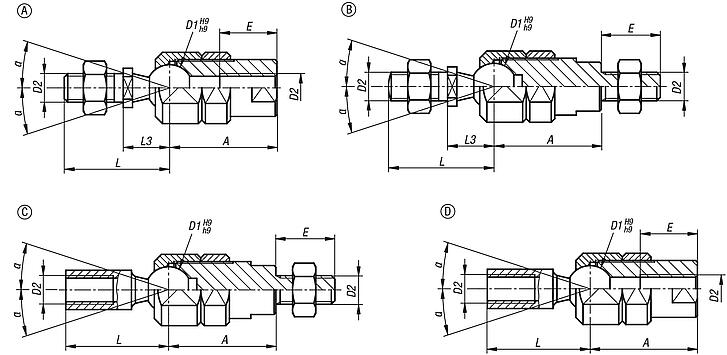

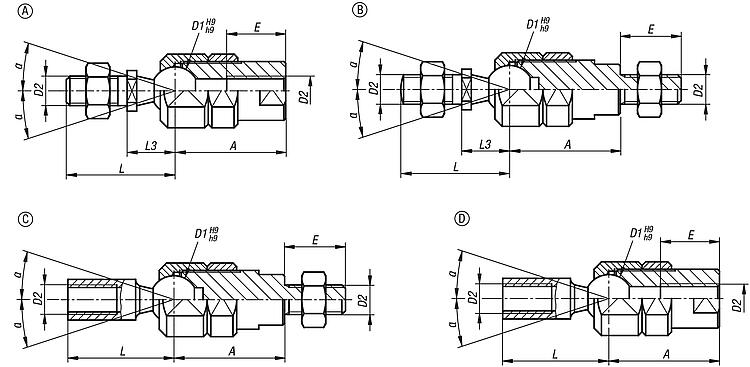

Çizimler (toplu genel bakış) |

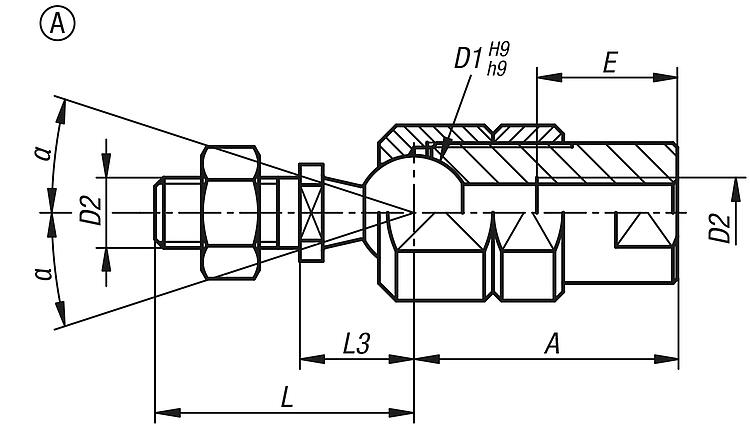

Eksenel mafsallar, çekme kuvvetleri için, ayarlanabilir, Form A |
daha fazla bilgi |
Sipariş numarası | Form | D1 | D2 | A | L | L3 | E | α | F kN | M Nm | Sıkma torku maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
---|
27670-1006 | A | 10 | M6 | 25 | 23,5 | 11 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | 27,14 € | | 27670-1308 | A | 13 | M8 | 30 | 29,5 | 13 | 16 | 24° | 5 | 8,8 | 13,2 | | | 32,45 € | | 27670-1610 | A | 16 | M10 | 35 | 36 | 16 | 20 | 28° | 7,5 | 14,5 | 16,4 | | | 36,01 € | | 27670-1612 | A | 16 | M12 | 35 | 36 | 16 | 24 | 28° | 7,5 | 14,5 | 16,4 | | | 37,58 € | |
|
Eksenel mafsallar, çekme kuvvetleri için, ayarlanabilir, Form B |
daha fazla bilgi |
Sipariş numarası | Form | D1 | D2 | A | L | L3 | E | α | F kN | M Nm | Sıkma torku maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
---|
27670-21006 | B | 10 | M6 | 21 | 23,5 | 11 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | 27,29 € | | 27670-21308 | B | 13 | M8 | 26 | 29,5 | 13 | 14 | 24° | 5 | 8,8 | 13,2 | | | 32,43 € | | 27670-21610 | B | 16 | M10 | 35 | 36 | 16 | 16 | 28° | 7,5 | 14,5 | 16,4 | | | 36,19 € | | 27670-21612 | B | 16 | M12 | 35 | 36 | 16 | 16 | 28° | 7,5 | 14,5 | 16,4 | | | 38,11 € | |
|

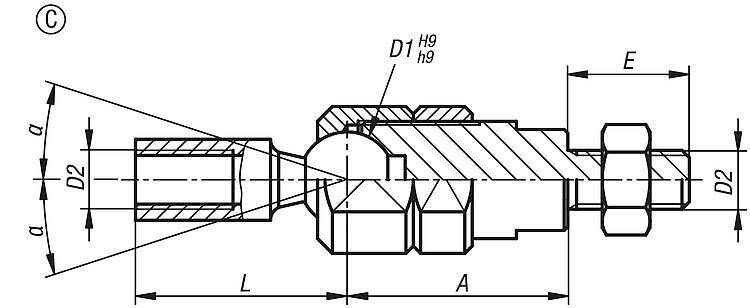

Eksenel mafsallar, çekme kuvvetleri için, ayarlanabilir, Form C |
daha fazla bilgi |
Sipariş numarası | Form | D1 | D2 | A | L | E | α | F kN | M Nm | Sıkma torku maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
---|
27670-31006 | C | 10 | M6 | 21 | 23,5 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | 26,77 € | | 27670-31308 | C | 13 | M8 | 26 | 29,5 | 14 | 24° | 5 | 8,8 | 13,2 | | | 31,92 € | | 27670-31610 | C | 16 | M10 | 35 | 36 | 16 | 28° | 7,5 | 14,5 | 16,4 | | | 35,34 € | |
|

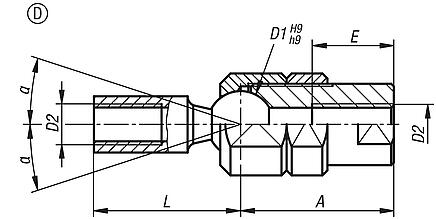

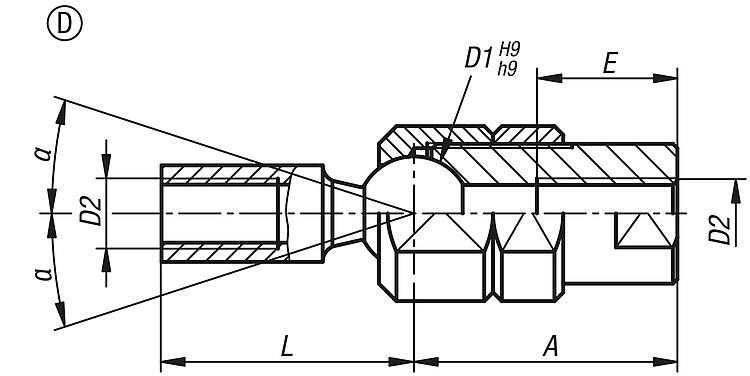

Eksenel mafsallar, çekme kuvvetleri için, ayarlanabilir, Form D |
daha fazla bilgi |
Sipariş numarası | Form | D1 | D2 | A | L | E | α | F kN | M Nm | Sıkma torku maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
---|
27670-41006 | D | 10 | M6 | 25 | 23,5 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | 25,74 € | | 27670-41308 | D | 13 | M8 | 30 | 29,5 | 16 | 24° | 5 | 8,8 | 13,2 | | | 30,89 € | | 27670-41610 | D | 16 | M10 | 35 | 36 | 20 | 28° | 7,5 | 14,5 | 16,4 | | | 34,32 € | |
|
