norelem baskı yayları/cıvatalı baskı yayları

norelem ürün yelpazesindeki baskı yayları ve cıvatalı baskı yayları krom/silisyum çelik bir dikdörtgen profil telinden meydana gelmektedir. Baskı yayları basınca tepki verecek şekilde sarılmışlardır.
norelem ürün yelpazesindeki cıvatalı baskı yayları standart olarak 10 – 25 mm'lik bir çapa ve 25 – 305 m'lik bir uzunluğa sahiptir. Baskı yaylarının boylarının ve çaplarının aynı olması farklı yük sınıfları arasında sorunsuz bir şekilde değişiklik yapılmasına olanak sağlar. Ayrıca baskı yaylarının özel profili yüksek değiştirme ve sürekli yüklerin uygulanmasına izin verir ve 230°C’ye kadar çıkabilen işletme sıcaklıkları altında kullanılabilir.

Cıvatalı baskı yaylarının sanayide kullanım alanı

Çok yönlü kullanım imkanları sayesinde cıvatalı baskı yayları kalıp, makine ve tesis yapımında kullanılmaktadır.

Baskı yayları uygulama örnekleri

Makine parçalarının hareket ettirilmesini gerektiği her durumda norelem baskı yayları/cıvatalı baskı yayları kullanılmaktadır. Anahtarlama kontaklarının açılması veya kapatılmasında da norelem baskı yayları kullanım alanı bulmaktadır. Kuvvet bağlantılı bağlantı olarak cıvatalı baskı yayları örneğin kapı sabitlemelerinde veya sürtünme kuplajlarında kullanılmaktadır.

Baskı yaylarının kullanım ömrü

Baskı yaylarının kullanım ömrüne, yay yolunun çalışma yolu ve ön gerdirme yolu şeklinde ayrılması ile etki edilir. Baskı yayının yüksüz uzunlukta yay yolunun farkı ne kadar küçükse, beklenen kullanım ömrü de o denli uzun olur. Bundan dolayı maksimum kullanım ömrü için cıvatalı baskı yaylarının ön gerdirmesi mümkün olduğu kadar büyük ve çalışma yolu gerektiği kadar seçilmelidir.

Yay yolu

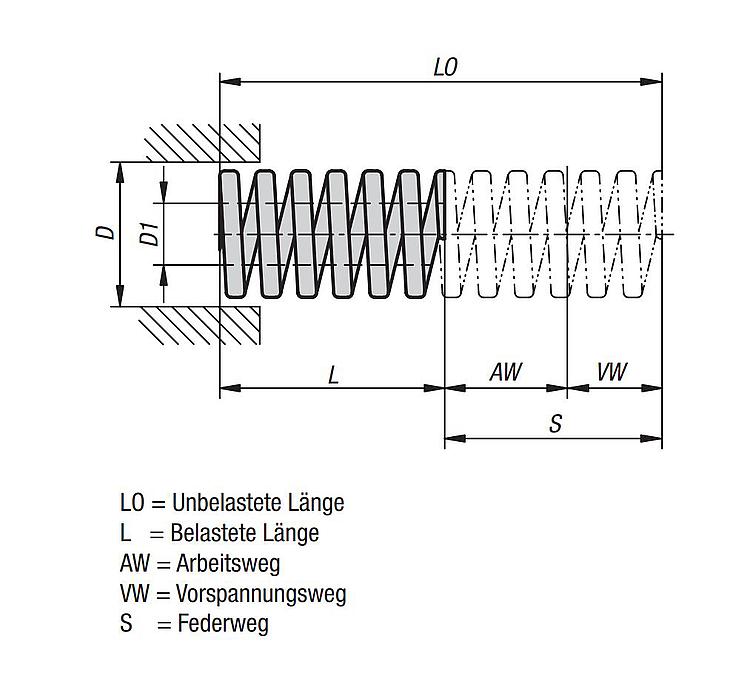

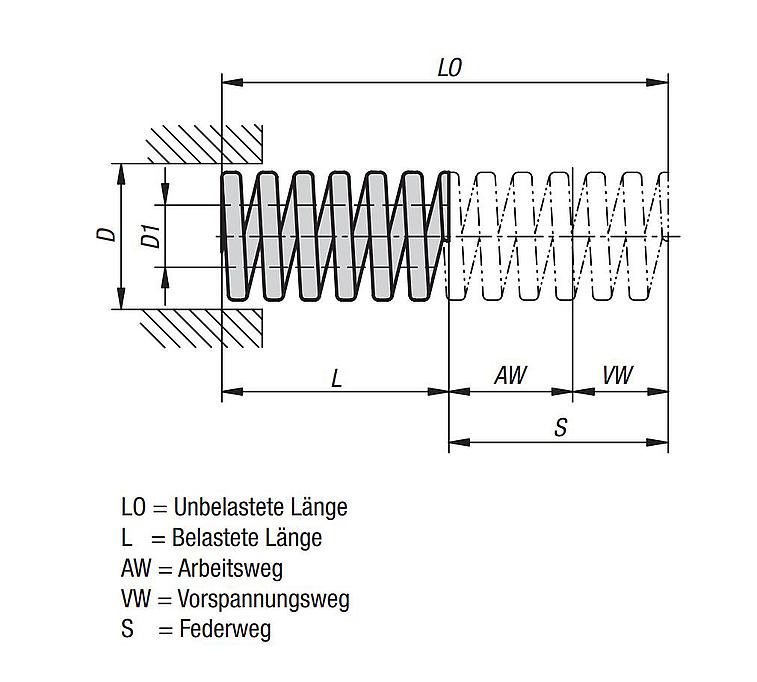

Yaylanma yolu (S) baskı yayının kuvvetin etkisi ile içeriye bastırıldığı mesafedir. Yaylanma yolu, çalışma yolu ve ön gerilim yolunun toplamıdır (örnek hesaplama: L0 ve L arasındaki fark).

Ön gerdirme yolu

Yayın monte edilmiş durumda seslere neden olmaması ve montaj parçasında gevşek oturmaması için yayın her zaman ön gerilim (VW) ile monte edilmesi gerekir (hesaplama: Uzunluk L1, uzunluk L0'dan küçük).

Çalışma yolu

Çalışma yolu, yayın ön gerilim ile monte edilmeksizin söz konusu olan yayın strokudur.

Yüksüz uzunluk

Yayın monte edilmiş ve üzerine bir kuvvet etki etmeden söz konusu olan uzunluğu. Baskı yaylarının kullanım ömrünü uzatmak için bunlar üretimde ek olarak ısıl işleme tabi tutulur, kumlanır ve blok yüksekliğinde ön yük uygulanır.

Blok yüksekliği

Blok yüksekliği yayın, yan yana bulunan sarımların olduğu durumdaki yüksekliğidir.

norelem baskı yayı tipleri

Cıvatalı baskı yayları, çeşitli dört renk grubu ile işaretlenmiş yük kademesi seçenekleri ile mevcuttur. Yayların eşit uzunlukları ve çapları, çeşitli yük kademeleri arasında değiştirilebilirliği mümkün kılmaktadır. Talebe göre (Hangi kuvvetin kullanıldığı) belirli bir yay tipi kullanılır.
norelem ürün yelpazesi aşağıdaki yük kademelerini, kalınlıkları ve yay tiplerini kapsamaktadır:
Yayların boyu, çapı, gücü ve rengi ISO 10243 normuna uygundur. Bu normda dikdörtgen bir kesite sahip olan baskı yaylarının montaj ölçüleri ve toleransları belirlenmektedir.
Baskı yaylarının üreticisi olarak norelem diğer tüm ürünlerde olduğu gibi tam ürün yelpazesinde veya online mağazada baskı yaylarının yanında ilgili uygun CAD verilerini indirme yoluyla veya bir USB aygıt üzerinde temin etmektedir.
Takım, makine ile tertibat üretimi alanlarındaki kullanım alanı tüm baskı yaylarında aynıdır.
