        Montaj flanşları

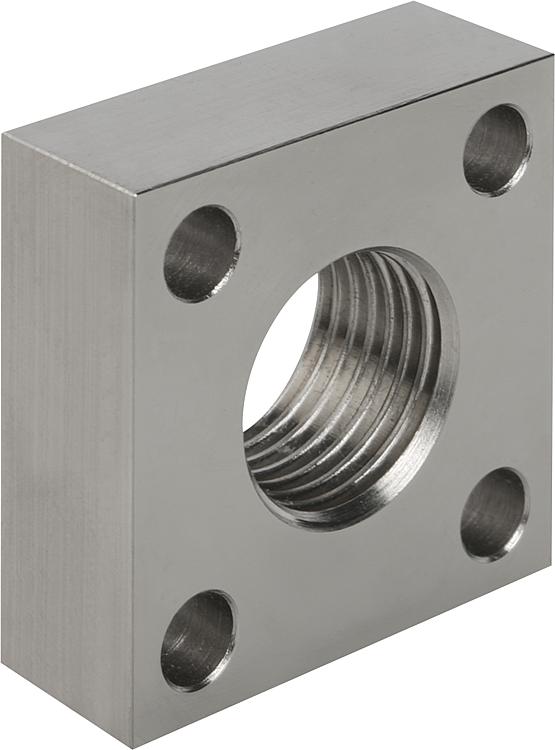

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Model:Nikel kaplama.Bilgi:Montaj flanşları kullanıldığunda, amortisörü emniyete almak için bir kontra somun öngörülmelidir. Kompakt yapı şekli sayesinde yer tasarrufu sağlayan bir yapı elde etmek mümkündür.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 26320 Montaj flanşları

130 kB

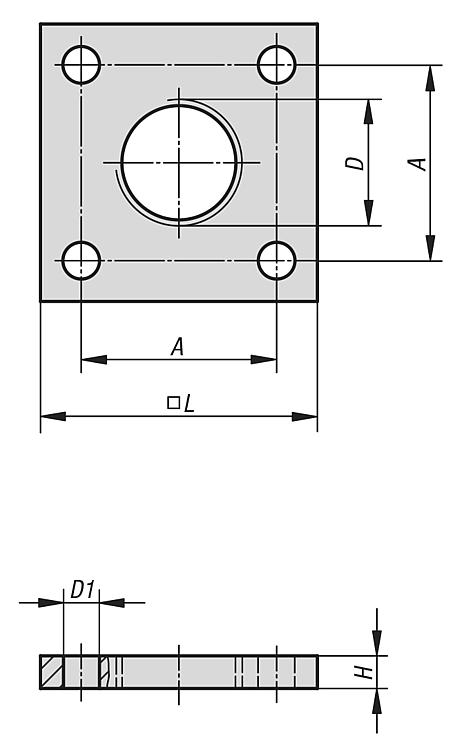

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	A	D	D1	H	L	Fiyat
26320-08075	18	M8x0,75	3,2	4	25	15,13 €
26320-12100	18	M12x1	3,2	4	25	16,65 €
26320-14150	24	M14x1,5	4,5	4	34	19,85 €
26320-20150	28	M20x1,5	6,5	12	40	20,62 €
26320-25150	40	M25x1,5	9	12	54	29,33 €
