        Montaj flanşları paslanmaz çelik

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Paslanmaz çelik 1.4404.Model:kaplamasız.Bilgi:Kompakt yapı şekli sayesinde yer tasarrufu sağlayan bir yapı elde etmek mümkündür.

Form A:
Montaj flanşları kullanıldığında, amortisörü emniyete almak için bir kontra somun öngörülmelidir.
Form B:
Montaj flanşları kullanıldığında, kontra somun gerekli değildir. Amortisör vidalanmış durumda birlikte teslim edilen cıvatalarla sıkıştırılır ve konstrüksiyona sabitlenir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 26320-10 Montaj flanşları paslanmaz çelik

242 kB

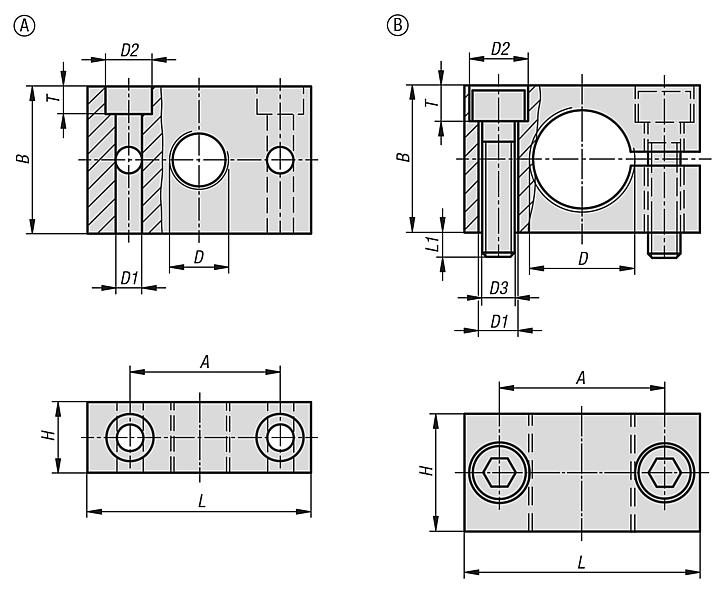

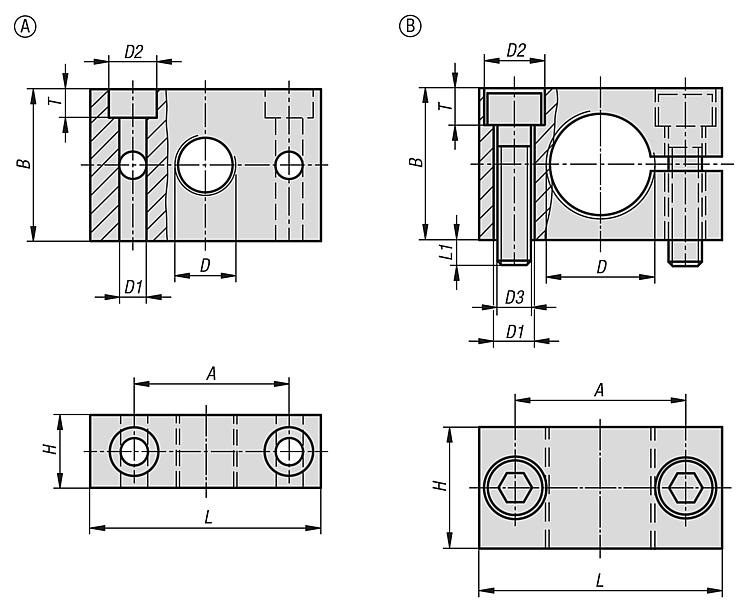

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	A	B	D	D1	D2	D3	H	L	L1	T	Fiyat
26320-10-10100	A	25,4	25	M10X1	4,5	8	-	12	38	-	4,5	42,22 €
26320-10-12100	A	25,4	25	M12X1	4,5	8	-	12	38	-	4,5	44,90 €
26320-10-14100	B	20	20	M14x1	5,5	9	M5	12	32	5	5,5	48,45 €
26320-10-20100	B	28	25	M20X1	6,5	11	M6	20	40	6	6,5	53,69 €
