Trapez dişli somunlar, flanşlı, tekli, sağdan veya soldan dişli

geri

Ürünler
- Ürünlere genel bakış
  - Makine ve tesis yapımı için sistemler ve bileşenler
    - Trapez dişli miller Bilyali dişli tahrikler Yatak üniteleri Kamalı miller
      - Trapez dişli miller ve trapez dişli somunlar
        Trapez dişli somunlar, flanşlı, tekli, sağdan veya soldan dişli

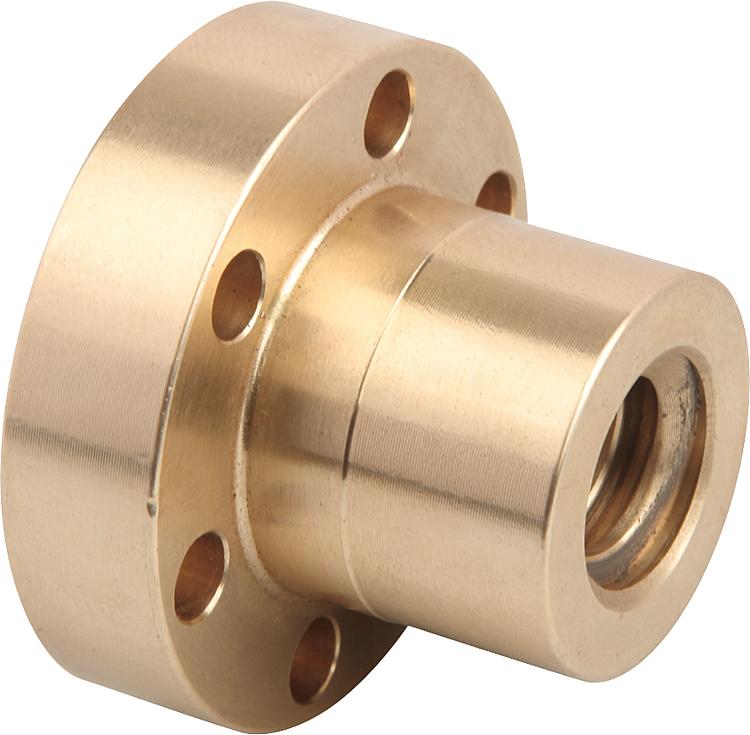

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Kırmızı bronz Rg7.Model:kaplamasız.Bilgi:ISO trapez dişli DIN 103'e dayanarak.

Küçük ve orta hızlı hareket tahrikleri için. Yağlama maddesi eksikliği olduğunda, kırmızı bronz trapez dişli somunlar, çelik miller üzerinde iyi acil çalışma özelliklerine sahiptir.

Tolerans sınıfı 7H.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 24005 Trapez dişli somunlar, flanşlı, tekli, sağdan veya soldan dişli

184 kB

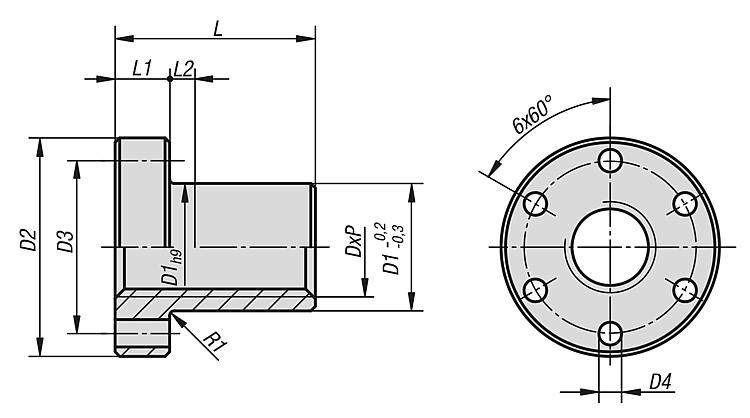

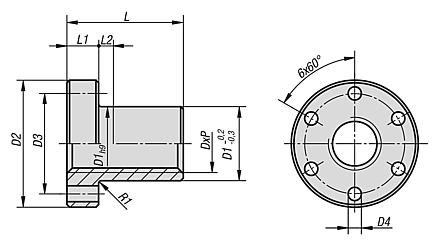

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	DxP	D1	D2	D3	D4	L	L1	L2	Fiyat
24005-100213	sağdan dişli	Tr 10x2	25	42	34	5	25	10	6	25,69 €
24005-100313	sağdan dişli	Tr 10x3	25	42	34	5	15	10	5	30,76 €
24005-120313	sağdan dişli	Tr 12x3	28	48	38	6	18	12	6	36,98 €
24005-140313	sağdan dişli	Tr 14x3	28	48	38	6	35	12	8	37,41 €
24005-160413	sağdan dişli	Tr 16x4	28	48	38	6	24	12	8	51,07 €
24005-180413	sağdan dişli	Tr 18x4	28	48	38	6	35	12	12	62,64 €
24005-200413	sağdan dişli	Tr 20x4	32	55	45	7	30	12	8	58,33 €
24005-240513	sağdan dişli	Tr 24x5	32	55	45	7	36	12	8	69,63 €
24005-260513	sağdan dişli	Tr 26x5	38	62	50	7	39	14	8	79,78 €
24005-280513	sağdan dişli	Tr 28x5	38	62	50	6,5	46	14	15	82,96 €
24005-300613	sağdan dişli	Tr 30x6	38	62	50	7	45	14	8	85,01 €
24005-320613	sağdan dişli	Tr 32x6	45	70	58	6,5	54	16	6	107,84 €
24005-360613	sağdan dişli	Tr 36x6	45	70	58	6,5	54	16	15	138,55 €
24005-400713	sağdan dişli	Tr 40x7	63	95	78	8,5	66	16	20	167,46 €
24005-440713	sağdan dişli	Tr 44x7	63	95	78	8,5	66	16	20	208,05 €
24005-500813	sağdan dişli	Tr 50x8	72	110	90	10,5	75	18	20	292,97 €
24005-100223	soldan dişli	Tr 10x2	25	42	34	5	15	10	5	28,29 €
24005-120323	soldan dişli	Tr 12x3	28	48	38	6	18	12	6	40,66 €
24005-140323	soldan dişli	Tr 14x3	28	48	38	6	35	12	8	41,16 €
24005-160423	soldan dişli	Tr 16x4	28	48	38	6	24	12	8	56,18 €
24005-180423	soldan dişli	Tr 18x4	28	48	38	6	35	12	12	68,90 €
24005-200423	soldan dişli	Tr 20x4	32	55	45	7	30	12	8	64,14 €
24005-240523	soldan dişli	Tr 24x5	32	55	45	7	36	12	8	76,59 €
24005-260523	soldan dişli	Tr 26x5	38	62	50	7	39	14	8	87,77 €
24005-280523	soldan dişli	Tr 28x5	38	62	50	6,5	46	14	15	91,25 €
24005-300623	soldan dişli	Tr 30x6	38	62	50	7	45	14	8	93,51 €
24005-320623	soldan dişli	Tr 32x6	45	70	58	6,5	54	16	6	118,62 €
24005-360623	soldan dişli	Tr 36x6	45	70	58	6,5	54	16	15	152,40 €
24005-400723	soldan dişli	Tr 40x7	63	95	78	8,5	66	16	20	184,21 €
24005-440723	soldan dişli	Tr 44x7	63	95	78	8,5	66	16	20	228,85 €
24005-500823	soldan dişli	Tr 50x8	72	110	90	10,5	75	18	20	322,24 €
