        Trapez dişli miller, tekli, sağdan veya soldan dişli

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Sementasyon çeliği 1.0401 (C15) veya paslanmaz çelik 1.4301 (burulmuş millerde paslanmaz çelik 1.4305).

Model:Çelik haddelenmiş, yalın.
Paslanmaz çelik Tr 40x7'ye kadar haddelenmiş, üzerine döndürülmüş, yalın.Bilgi:Yüksek hassasiyet ile haddelenmiş trapez dişli miller.
ISO trapez dişli, DIN 103'e dayanarak.

Trapez dişli mil, oldukça büyük bir sürtünmeye sahip bir hareket dişlisidir. Normal ayar dişli alanında kendinden sabitlenir. Bunun avantajı, dinlenme konumunda çoğunlukla ayrı emniyete alınması gerekmemesidir.

Tolerans sınıfı 7e
Şev hassasiyeti 0,3 / 300 mm
Uzunluk kesilmiş, fazlalık ile, uçların çapağı alınmamış.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 24000 Trapez dişli miller, tekli, sağdan veya soldan dişli

169 kB

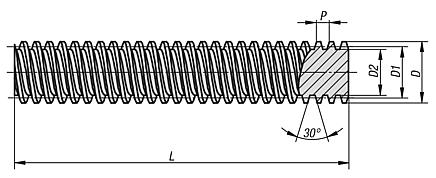

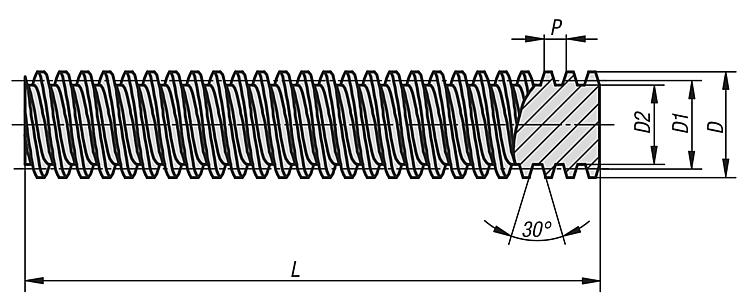

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	Tip 1	DxP	D1 min.	D1 maks.	D2	L	Fiyat
24000-081511X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 8x1,5	7,013	7,183	5,921	1000	13,60 €
24000-100211X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 10x2	8,739	8,929	7,191	1000	10,43 €
24000-100311X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 10x3	8,191	8,415	5,84	1000	13,66 €
24000-120311X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 12x3	10,191	10,415	7,84	1000	13,90 €
24000-140311X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 14x3	12,191	12,415	10,135	1000	14,18 €
24000-140411X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 14x4	11,640	11,905	8,8	1000	14,18 €
24000-160411X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 16x4	13,640	13,905	10,8	1000	16,20 €
24000-180411X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 18x4	15,640	15,905	12,8	1000	18,72 €
24000-200411X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 20x4	17,640	17,905	14,8	1000	19,04 €
24000-240511X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 24x5	21,094	21,394	17,5	1000	32,23 €
24000-260511X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 26x5	23,094	23,394	19,5	1000	38,94 €
24000-280511X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 28x5	25,049	25,390	21,5	1000	39,39 €
24000-300611X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 30x6	26,547	26,882	21,9	1000	43,59 €
24000-320611X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 32x6	28,547	28,882	23,9	1000	50,29 €
24000-360611X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 36x6	32,547	32,882	27,9	1000	60,40 €
24000-400711X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 40x7	36,020	36,375	30,5	1000	76,04 €
24000-440711X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 44x7	40,020	40,375	34,5	1000	93,84 €
24000-500811X1000	sementasyon çeliği	sağdan dişli haddelenmiş	Tr 50x8	45,468	45,868	39,3	1000	112,25 €
24000-081512X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 8x1,5	7,013	7,183	5,921	1000	44,02 €
24000-100212X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 10x2	8,739	8,929	7,191	1000	34,68 €
24000-100312X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 10x3	8,191	8,415	5,84	1000	34,68 €
24000-120312X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 12x3	10,191	10,415	7,84	1000	41,07 €
24000-140312X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 14x3	12,191	12,415	10,135	1000	56,20 €
24000-140412X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 14x4	11,640	11,905	8,8	1000	56,20 €
24000-160412X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 16x4	13,640	13,905	10,8	1000	65,00 €
24000-180412X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 18x4	15,640	15,905	12,8	1000	76,25 €
24000-200412X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 20x4	17,640	17,905	14,8	1000	92,36 €
24000-240512X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 24x5	21,094	21,394	17,5	1000	123,12 €
24000-260512X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 26x5	23,094	23,394	19,5	1000	130,01 €
24000-280512X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 28x5	25,049	25,390	21,5	1000	140,92 €
24000-300612X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 30x6	26,547	26,882	21,9	1000	155,08 €
24000-320612X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 32x6	28,547	28,882	23,9	1000	182,90 €
24000-360612X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 36x6	32,547	32,882	27,9	1000	194,78 €
24000-400712X1000	paslanmaz çelik	sağdan dişli haddelenmiş	Tr 40x7	36,020	36,375	30,5	1000	224,03 €
24000-440712X1000	paslanmaz çelik	sağdan dişli burulmuş	Tr 44x7	40,020	40,375	34,5	1000	333,12 €
24000-500812X1000	paslanmaz çelik	sağdan dişli burulmuş	Tr 50x8	45,468	45,868	39,3	1000	347,90 €
24000-081521X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 8x1,5	7,013	7,183	5,921	1000	15,00 €
24000-100221X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 10x2	8,739	8,929	7,191	1000	11,48 €
24000-100321X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 10x3	8,191	8,415	5,84	1000	15,04 €
24000-120321X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 12x3	10,191	10,415	7,84	1000	15,26 €
24000-140321X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 14x3	12,191	12,415	10,135	1000	15,59 €
24000-140421X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 14x4	11,640	11,905	8,8	1000	15,59 €
24000-160421X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 16x4	13,640	13,905	10,8	1000	17,83 €
24000-180421X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 18x4	15,640	15,905	12,8	1000	20,57 €
24000-200421X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 20x4	17,640	17,905	14,8	1000	20,92 €
24000-240521X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 24x5	21,094	21,394	17,5	1000	35,48 €
24000-260521X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 26x5	23,094	23,394	19,5	1000	42,85 €
24000-280521X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 28x5	25,049	25,390	21,5	1000	43,32 €
24000-300621X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 30x6	26,547	26,882	21,9	1000	47,96 €
24000-320621X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 32x6	28,547	28,882	23,9	1000	55,33 €
24000-360621X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 36x6	32,547	32,882	27,9	1000	66,44 €
24000-400721X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 40x7	36,020	36,375	30,5	1000	83,64 €
24000-440721X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 44x7	40,020	40,375	34,5	1000	103,26 €
24000-500821X1000	sementasyon çeliği	soldan dişli haddelenmiş	Tr 50x8	45,468	45,868	39,3	1000	123,48 €
24000-081522X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 8x1,5	7,013	7,183	5,921	1000	48,44 €
24000-100222X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 10x2	8,739	8,929	7,191	1000	38,19 €
24000-100322X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 10x3	8,191	8,415	5,84	1000	38,19 €
24000-120322X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 12x3	10,191	10,415	7,84	1000	45,16 €
24000-140322X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 14x3	12,191	12,415	10,135	1000	61,84 €
24000-140422X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 14x4	11,640	11,905	8,8	1000	61,84 €
24000-160422X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 16x4	13,640	13,905	10,8	1000	71,50 €
24000-180422X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 18x4	15,640	15,905	12,8	1000	83,87 €
24000-200422X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 20x4	17,640	17,905	14,8	1000	101,59 €
24000-240522X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 24x5	21,094	21,394	17,5	1000	135,44 €
24000-260522X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 26x5	23,094	23,394	19,5	1000	142,99 €
24000-280522X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 28x5	25,049	25,390	21,5	1000	155,03 €
24000-300622X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 30x6	26,547	26,882	21,9	1000	170,59 €
24000-320622X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 32x6	28,547	28,882	23,9	1000	201,18 €
24000-360622X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 36x6	32,547	32,882	27,9	1000	214,25 €
24000-400722X1000	paslanmaz çelik	soldan dişli haddelenmiş	Tr 40x7	36,020	36,375	30,5	1000	246,42 €
24000-440722X1000	paslanmaz çelik	soldan dişli burulmuş	Tr 44x7	40,020	40,375	34,5	1000	366,41 €
24000-500822X1000	paslanmaz çelik	soldan dişli burulmuş	Tr 50x8	45,468	45,868	39,3	1000	382,67 €
