        Gövde yatak ünitesi, flanşlı yatak

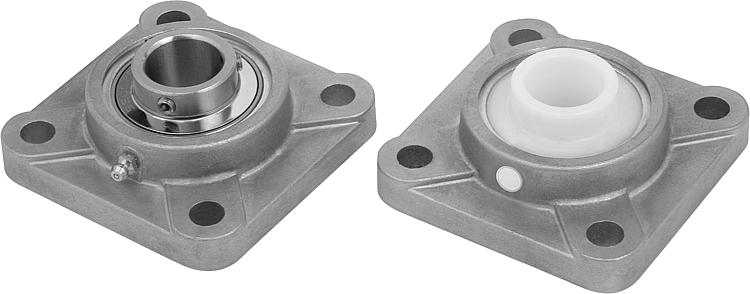

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Gövde 1.4301.
Yatak: paslanmaz çelik 1.4112.
Kayar yatak elemanı POM.

Model:Kayar yatak elemanı, beyaz.

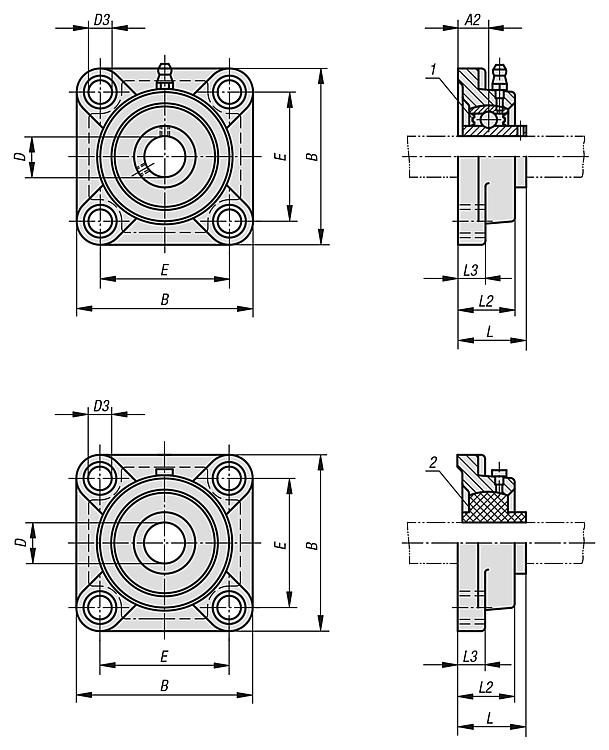

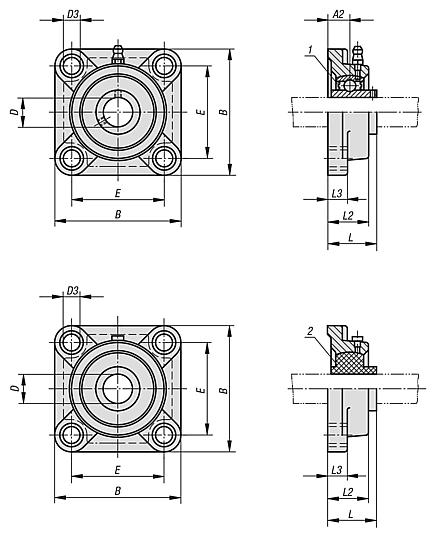

Paslanmaz çelik parçalar, kaplamasız. Bilgi:Paslanmaz çelik yatak gövdesi üniteleri, bilinen yatak üreticilerinin standart yatak gövdelerinin kullanım alanları için uygundur ve böylelikle mevcut konstrüksiyonlara da monte edilebilir ve değiştirilebilir.Çizim bilgisi:

1) rulman
2) kaymalı yatak

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 24242-01 Gövde yatak ünitesi, flanşlı yatak

219 kB

Genel bilgiler Polimer malzemelerden ve paslanmaz çelikten yatakların kullanımıyla ilgili

75,3 kB

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	Bileşen malzemesi	Gövde	D	B	E	D3	L	L2	L3	A2	Fiyat
24242-01-12201	paslanmaz çelik	201	12	86	64	64	33,2	25,7	12	14,9	62,62 €
24242-01-15202	paslanmaz çelik	202	15	86	64	64	33,2	25,7	12	14,9	59,93 €
24242-01-20204	paslanmaz çelik	204	20	86	64	64	33,2	25,7	12	14,9	53,05 €
24242-01-25205	paslanmaz çelik	205	25	95	70	70	35,5	27,3	14	15,8	64,80 €
24242-01-30206	paslanmaz çelik	206	30	108	83	83	40,1	30,7	14	17,9	85,45 €
24242-01-35207	paslanmaz çelik	207	35	117	92	92	44,4	34	14,3	19	105,67 €
24242-01-40208	paslanmaz çelik	208	40	130	102	102	51,2	36	14,3	21	121,30 €
24242-01-112201	POM	201	12	86	64	64	33,2	25,7	12	-	62,62 €
24242-01-115202	POM	202	15	86	64	64	33,2	25,7	12	-	59,93 €
24242-01-120204	POM	204	20	86	64	64	33,2	25,7	12	-	53,05 €
24242-01-125205	POM	205	25	95	70	70	35,5	27,3	14	-	64,80 €
24242-01-130206	POM	206	30	108	83	83	40,1	30,7	14	-	85,45 €
24242-01-135207	POM	207	35	117	92	92	44,4	34	14,3	-	105,67 €
24242-01-140208	POM	208	40	130	102	102	51,2	36	14,3	-	121,30 €
