        Gövde yatak ünitesi, ayaklı yatak, UCP

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: gri döküm.
Yatak: rulman çeliği 100Cr6.
Conta: kauçuk NBR.Model:Gövde boyalı.Bilgi:Gövde yatak ünitesi, sızdırmaz hale getirilmiş, tek sıralı, bombeli dış halkalı olan ve gövdeye monte edilmiş olan bir bilyalı rulmandan oluşur. Rulmanın bombeli dış yüzeyi sayesinde milin hizalama hataları denglenebilir. Rulmanlar bir artı toleransı ile üretilmiştir. Bunun sonucunda h toleranslı miller kullanıldığında, geçiş veya kayma yuvaları oluşur. Mil sabitlemesi, setskurlar aracılığıyla iç halkaya yapılır.

Gövde yatak üniteleri, normal bir şekilde kullanıldıklarında, uygulanmış olan, kullanım ömrü boyunca kalıcı yağlama sayesinde bakım gerektirmez. Zorlu ortam koşulları nedeniyle yağlamanın yapılması gerekirse, yağlama nipeli üzerinden sonradan yağlama maddesi uygulamak mümkündür.

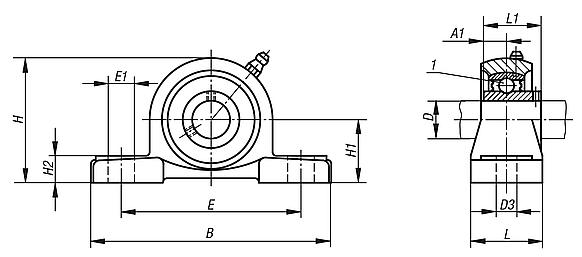

Belirtilen tüm gövde ölçüleri, nominal ölçülerdir ve bunlarda normal dökme toleransları dikkate alınmalıdır.Sıcaklık aralığı:-15 °C - +100 °C.Çizim bilgisi:

1) Bilyalı rulman

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 24200 Gövde yatak ünitesi, ayaklı yatak, UCP

171 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Yatak	Gövde	D	A1	B	D3	E	E1	H	H1	H2	L	L1	α	Sabitleme cıvata(lar)ı	Fiyat
24200-12201	UC 201	P 201	12	12,7	127	13	95	19	65	30,2	14	38	31	10°	M10	17,92 €
