23000Metal körüklü kaplinler radyal sıkıştırma göbekli |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Göbek: alüminyum, Körük: paslanmaz çelik.Model:kaplamasız.Bilgi:Radyal çalışan sıkıştırma göbeği sayesinde montaj bölümüne erişim zor olduğunda bile çok daha kısa montaj süreleri elde edilir ve montaj büyük ölçüde kolaylaştırılır. Sıkıştırma cıvatasının gerekli sıkma torkunu dikkate alın.Sıcaklık aralığı:-40 °C ila +200 °CMontaj:Mil muylusundan göbek deliğine olan bağlantı, geçiş toleransı olarak seçilmelidir. Boşluk, en az 0,01 mm ve en fazla 0,04 mm olmalıdır, örn.
Mil Ø 28 k6
Delik Ø 28 F6.
D min. değerinin altında olan çaplar mümkündür, ancak bu durumunda nominal kavrama momentinin güvenli aktarımı garanti edilemez.

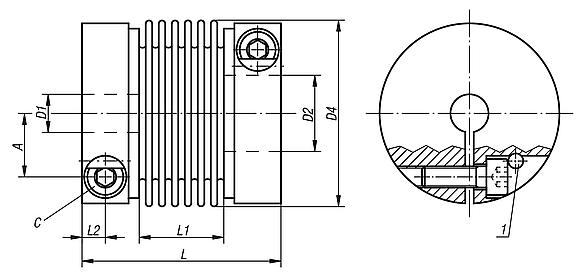

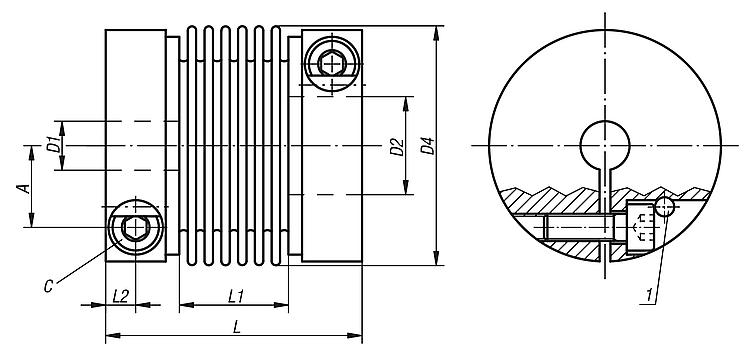

Metal körükler, ince paslanmaz çelik sacdan üretilmiş olduğundan, montaj ve sökme esnasında özellikle dikkatli olmak gerekir. Körükte hasarlar, kavramayı kullanılamaz hale getirebilir.Talep üzerine:İstenen göbek deliği D1 ve D2, tolerans sınıfı veya tolerans alanı ile ile ayrı olmalıdır.Çizim bilgisi:1) EASY - Clamp-System, boyut 20'den itibaren İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | Boyut | Nominal
tork
Nm | Atalet
momenti
(10⁻³ kgm²) | Burulma
mukavemeti
Nm/arcmin | Maks.
şaft kayması
eksenel ± | Maks.
şaft kayması
yanal | Eksenel
yay sertliği
N/mm | Yanal
yay sertliği
N/mm | Cıvataları
sıkma
torku (Nm) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 23000-001 | 1 | 1 | 0,0004 | 0,09 | 0,3 | 0,2 | 21 | 26 | 1 |  | | 87,40 € | | | 23000-004 | 4 | 4 | 0,003 | 0,46 | 0,4 | 0,2 | 35 | 65 | 2 | | | 112,86 € | | | 23000-007 | 7 | 7 | 0,014 | 1,1 | 0,6 | 0,25 | 45 | 60 | 4 | | | 155,41 € | | | 23000-012 | 12 | 12 | 0,03 | 2,05 | 0,7 | 0,25 | 40 | 70 | 7 | | | 240,70 € | | | 23000-020 | 20 | 20 | 0,14 | 5,2 | 0,8 | 0,25 | 51 | 190 | 14 | | | 268,61 € | | | 23000-060 | 60 | 60 | 0,29 | 8,7 | 0,9 | 0,3 | 49 | 260 | 35 | | | 305,24 € | | | 23000-170 | 170 | 170 | 0,83 | 17,5 | 1 | 0,3 | 80 | 470 | 65 | | | 434,32 € | | | 23000-400 | 400 | 400 | 2,42 | 47,1 | 1 | 0,3 | 100 | 640 | 115 | | | 462,20 € | | | 23000-600 | 600 | 600 | 4,7 | 66,9 | 1 | 0,3 | 100 | 980 | 200 | | | 757,61 € | |
Sipariş numarası
| D1/D2
Hazır delikli | D1/D2
min. | D1/D2
maks. | D4 | A | C
(DIN
912-10.9) | L | L1 | L2 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 23000-001 | 3 | 3 | 6 | 16,5 | 4,6 | M2,5 | 31,5 | 13,5 | 3,3 | | | 87,40 € | | | 23000-004 | 4 | 5 | 10 | 24,5 | 7,5 | M3 | 43,5 | 17,5 | 4,4 | | | 112,86 € | | | 23000-007 | 5 | 6 | 17 | 34 | 11 | M4 | 57 | 29 | 5 | | | 155,41 € | | | 23000-012 | 5 | 6 | 19 | 39,5 | 13 | M5 | 62 | 29 | 6 | | | 240,70 € | | | 23000-020 | 7 | 9 | 30 | 56 | 19 | M6 | 70 | 30 | 7,5 | | | 268,61 € | | | 23000-060 | 12 | 18 | 34 | 66 | 22 | M8 | 77 | 33 | 8,5 | | | 305,24 € | | | 23000-170 | 15 | 22 | 43 | 82 | 28,5 | M10 | 92 | 40 | 10,5 | | | 434,32 € | | | 23000-400 | 24 | 34 | 55 | 101 | 35 | M12 | 106 | 48 | 12 | | | 462,20 € | | | 23000-600 | 31 | 35 | 70 | 122 | 43,5 | M14 | 120 | 52 | 13,5 | | | 757,61 € | |
