        Kardan mafsalları, tekli, iğneli yataklı DIN 808

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Model:Kardan mafsalı: taşlanmış, kaplamasız.Bilgi:İğneli yataklı, tekli kardan mafsalları, 1000 dev/dak ile 4000 dev/dak arasında devir sayıları aktarıldığında kullanılır. İğneli yataklı, tekli kardan mafsalları boşluksuzdur ve bunları yağlamaya gerek yoktur.

Maks. aktarılabilir tork (Nm) 150 dev/dak'da; çalışma açısı α < 5°.

* DIN 808'de belirtilenin altında delme derinliği.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 23406 Kardan mafsalları, tekli, iğneli yataklıDIN 808

187 kB

Mafsallı miller: Montaj ve bakım

110 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ürün tipi	D	D1	L	L1	L2	B	T	Maks. tork Nm	Statik kırılma momenti Nm	Fiyat
23406-10048	yivsiz geçme delik	10	20	48	24	12*	3	11,4	10	80	88,03 €
23406-12056	yivsiz geçme delik	12	25	56	28	14*	4	13,8	16	120	94,10 €
23406-16068	yivsiz geçme delik	16	32	68	34	16*	5	18,3	35	250	98,51 €
23406-20082	yivsiz geçme delik	20	42	82	41	20*	6	22,8	80	500	112,45 €
23406-25104	yivsiz geçme delik	25	50	104	52	25*	8	28,3	130	800	147,36 €
23406-30166	yivsiz geçme delik	30	58	122	61	29	8	33,3	240	1500	196,72 €
23406-35140	yivsiz geçme delik	35	70	140	70	35*	10	38,3	360	2200	341,60 €

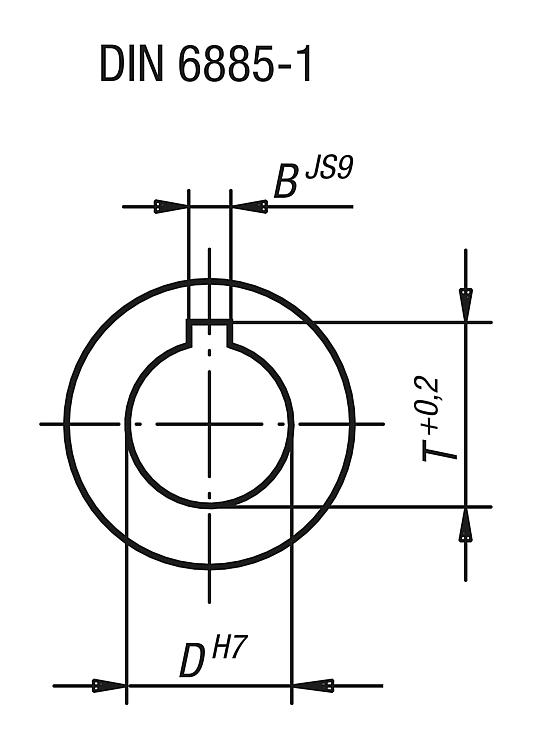

23406-110048	yivli geçme delik	10	20	48	24	12*	3	11,4	10	80	108,03 €
23406-112056	yivli geçme delik	12	25	56	28	14*	4	13,8	16	120	115,09 €
23406-116068	yivli geçme delik	16	32	68	34	16*	5	18,3	35	250	120,81 €
23406-120082	yivli geçme delik	20	42	82	41	20*	6	22,8	80	500	137,54 €
23406-125104	yivli geçme delik	25	50	104	52	25*	8	28,3	130	800	177,04 €
23406-130166	yivli geçme delik	30	58	122	61	29	8	33,3	240	1500	240,98 €
23406-135140	yivli geçme delik	35	70	140	70	35*	10	38,3	360	2200	406,56 €
