        Dişli kayış kasnakları profil HTD 3M
        Dişli kayış kasnakları profil HTD 3M, Form A

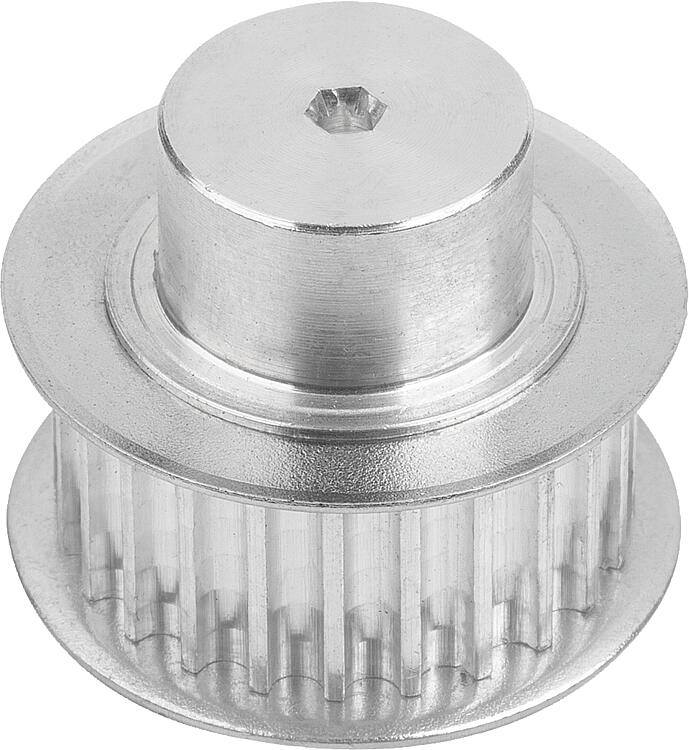

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Alüminyum.Model:Yalın.Bilgi:Metrik ayrımlı standart HTD profili (yarı yuvarlak dişli tertibatı). En az bir dişli kayış kasnağında kenar levhaları olmalıdır. Dişli kayış kasnakların bir merkezleme deliği mevcuttur. Bu hazır delik / merkezleme deliği, müşteri tarafından geçme deliği, kanallı geçme deliği veya dişli delik olarak dönüştürülebilir.

Dişli kayış kasnaklarının düz yüzeylerinde ağırlık nedeniyle bir girinti bulunabilir..Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 22004_A Dişli kayış kasnakları profil HTD 3M, Form A

283 kB

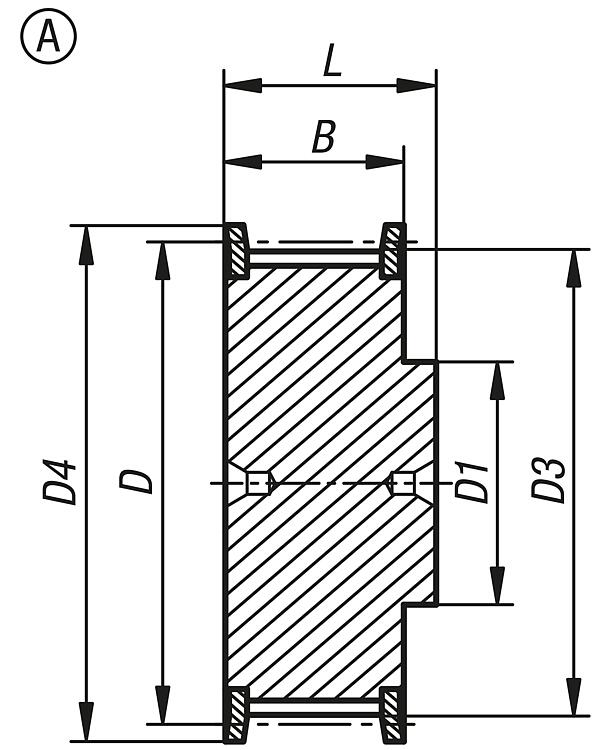

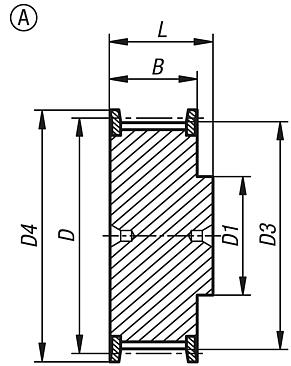

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Profil	B	D	D1 maks.	D3	D4 maks.	L	Kayış genişliği	Diş sayısı	Fiyat
22004-030916	A	HTD3M	12,8	15,28	10	14,52	17,5	20,6	9	16	7,73 €
22004-030918	A	HTD3M	12,8	17,19	11	16,43	20	20,6	9	18	7,90 €
22004-030920	A	HTD3M	12,8	19,1	13	18,34	23	20,6	9	20	8,07 €
22004-030921	A	HTD3M	12,8	20,05	13	19,29	25	20,6	9	21	8,25 €
22004-030922	A	HTD3M	12,8	21,01	13	20,25	25	20,6	9	22	8,59 €
22004-030924	A	HTD3M	12,8	22,92	14	22,16	25	20,6	9	24	8,86 €
22004-030926	A	HTD3M	12,8	24,83	16	24,07	28	20,6	9	26	9,07 €
22004-030928	A	HTD3M	12,8	26,74	18	25,98	32	20,6	9	28	9,41 €
22004-030930	A	HTD3M	12,8	28,65	20	27,89	32	20,6	9	30	9,63 €
22004-030932	A	HTD3M	12,8	30,56	22	29,8	36	20,6	9	32	9,99 €
22004-030936	A	HTD3M	13,4	34,38	26	33,62	39	22,2	9	36	10,83 €
22004-030940	A	HTD3M	13,4	38,2	28	37,44	42	22,2	9	40	11,89 €
22004-030944	A	HTD3M	13,4	42,02	33	41,26	48	22,2	9	44	14,10 €
22004-031516	A	HTD3M	19,5	15,28	10	14,52	17,5	26	15	16	8,36 €
22004-031518	A	HTD3M	19,5	17,19	11	16,43	20	26	15	18	8,66 €
22004-031520	A	HTD3M	19,5	19,1	13	18,34	23	26	15	20	8,87 €
22004-031521	A	HTD3M	19,5	20,05	13	19,29	25	26	15	21	9,09 €
22004-031522	A	HTD3M	19,5	21,01	13	20,25	25	26	15	22	9,34 €
22004-031524	A	HTD3M	19,5	22,92	14	22,16	25	26	15	24	9,80 €
22004-031526	A	HTD3M	19,5	24,83	16	24,07	28	26	15	26	10,09 €
22004-031528	A	HTD3M	19,5	26,74	18	25,98	32	26	15	28	10,61 €
22004-031530	A	HTD3M	19,5	28,65	20	27,89	32	26	15	30	11,09 €
22004-031532	A	HTD3M	19,5	30,56	22	29,8	36	26	15	32	11,63 €
22004-031536	A	HTD3M	20	34,38	26	33,62	39	30	15	36	12,93 €
22004-031540	A	HTD3M	20	38,2	28	37,44	42	30	15	40	13,95 €
22004-031544	A	HTD3M	20	42,02	33	41,26	48	30	15	44	16,05 €
