        DryLin® W kılavuz raylar tekli

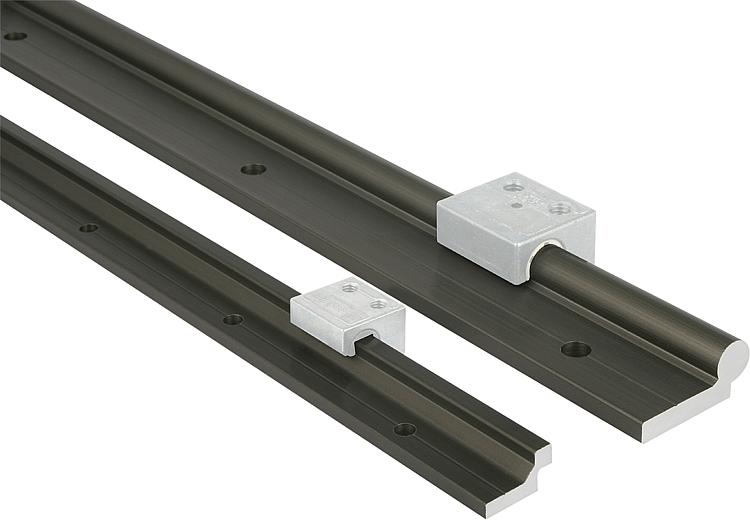

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Alüminyum.Model:sert anotlanmış, katman kalınlığı 50 µm.

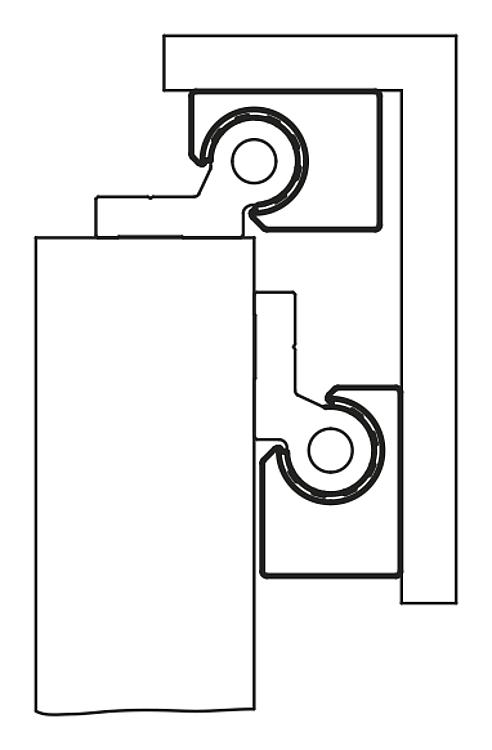

Sertlik 500 HV.Bilgi:Tekli ray, konstrüksiyonda en yüksek seviyede esneklik ve kolay montaj imkanı sunar. Yükseklik farklarını dengelemek için kullanılabilir. Sert anotlanmış alüminyum, ray malzemesi olarak kullanılmıştır ve en iyi sürtünme ve aşınma sonuçlarınıu sağlar. Sağlam ve kirlere karşı dayanıklı olması sayesinde büyük yükler de güvenli bir şekilde ve bakım gerektirmeden taşınabilir.

** Uzunluk L2 = 20 mm ve
* Uzunluk L = 500 mm belirtilmelidir.
Uzunluk L2 ve L sadece tam mm olarak mümkündür.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21240 DryLin® W kılavuz raylar tekli

185 kB

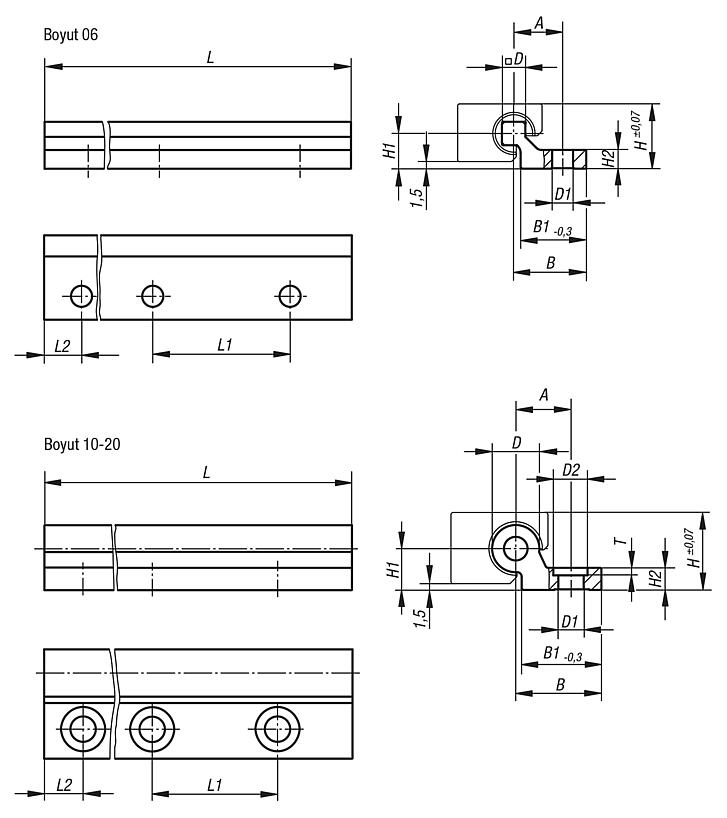

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	Boyut	L maks.	L	L2	L2 min.	L2 maks.	A	B	B1	D	D1	D2	H	H1	H2	L1	T	Fiyat
21240-10630X3000	-	6	3000	3000	30	-	-	10,5	15,5	14	5	4,5	-	14	7,5	4	60	-	Talep üzerine
21240-11030X4000	-	10	4000	4000	20	-	-	17	27	27	10	6,6	-	18	9	5,5	120	-	Talep üzerine
21240-11630X4000	-	16	4000	4000	20	-	-	19	29	27	16	9	15	27	14	7,5	120	4	Talep üzerine
21240-12030X4000	-	20	4000	4000	20	-	-	21	31	27	20	9	15	36	20	9,5	120	5	Talep üzerine
21240-106*X	L2 ve L müşteriye özel	6	3000	*	**	20	49,5	10,5	15,5	14	5	4,5	-	14	7,5	4	60	-	Talep üzerine
21240-110*X	L2 ve L müşteriye özel	10	4000	*	**	20	79,5	17	27	27	10	6,6	-	18	9	5,5	120	-	Talep üzerine
21240-116*X	L2 ve L müşteriye özel	16	4000	*	**	20	79,5	19	29	27	16	9	15	27	14	7,5	120	4	Talep üzerine
21240-120*X	L2 ve L müşteriye özel	20	4000	*	**	20	79,5	21	31	27	20	9	15	36	20	9,5	120	5	Talep üzerine
