        Hassas kılavuz miller sabitleme delikli

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Çelik 1.1213.
Paslanmaz çelik 1.4034.
Paslanmaz çelik 1.4112.

Model:Çelik, taşlanmış.
Çelik, taşlanmış ve sert krom kaplamalı, krom tabakası 5 - 10 µm.
Paslanmaz çelik, taşlanmış.

Hassas çelik miller, genel olarak indüksiyonla yüzey sertleştirme işlemine tabi tutulmuştur.Bilgi:İndüksiyonla sertleştirme yöntemi ile elde edilen yüzey değeri, yüzeylerin aşınmaya karşı yüksek dayanıklılığa sahip olmasını sağlar.

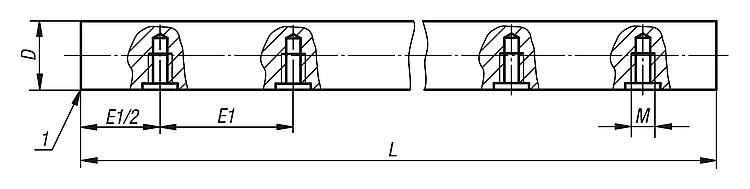

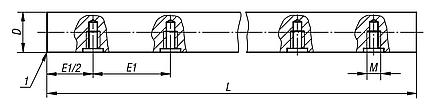

21565 mil destekleri için uygun.Aksesuar:Mil destekleri 21565.Çizim bilgisi:

1) pahlanmış

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21590 Hassas kılavuz miller sabitleme delikli

120 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Malzeme	Yüzey Ana gövde	Çelik anahtar	D	E1	L	L maks.	M	Sertlik girinim derinliği maks.	Yüzey sertliği HRC	Fiyat
21590-012375X0600	çelik	sertleştirilmiş ve taşlanmış	1.1213	12h6	75	600	6200	M4	0,6-1,0	62 ±2	52,11 €
21590-016500X0600	çelik	sertleştirilmiş ve taşlanmış	1.1213	16h6	100	600	7200	M5	0,6-1,5	62 ±2	41,46 €
21590-020500X0600	çelik	sertleştirilmiş ve taşlanmış	1.1213	20h6	100	600	7200	M6	0,9-1,5	62 ±2	43,33 €
21590-025600X0600	çelik	sertleştirilmiş ve taşlanmış	1.1213	25h6	120	600	7800	M8	0,9-1,7	62 ±2	44,76 €
21590-030750X0600	çelik	sertleştirilmiş ve taşlanmış	1.1213	30h6	150	600	7800	M10	0,9-1,7	62 ±2	50,39 €
21590-040100X0600	çelik	sertleştirilmiş ve taşlanmış	1.1213	40h6	200	600	7800	M10	1,5-2,0	62 ±2	105,69 €
21590-050100X0600	çelik	sertleştirilmiş ve taşlanmış	1.1213	50h6	200	600	7800	M12	1,5-2,6	62 ±2	126,03 €
21590-112375X0600	çelik	sertleştirilmiş, taşlanmış ve sert krom kaplama	1.1213	12h7	75	600	6200	M4	0,6-1,0	65 - 70	55,87 €
21590-116500X0600	çelik	sertleştirilmiş, taşlanmış ve sert krom kaplama	1.1213	16h7	100	600	7200	M5	0,6-1,5	65 - 70	49,53 €
21590-120500X0600	çelik	sertleştirilmiş, taşlanmış ve sert krom kaplama	1.1213	20h7	100	600	7200	M6	0,9-1,5	65 - 70	52,39 €
21590-125600X0600	çelik	sertleştirilmiş, taşlanmış ve sert krom kaplama	1.1213	25h7	120	600	7800	M8	0,9-1,7	65 - 70	57,59 €
21590-130750X0600	çelik	sertleştirilmiş, taşlanmış ve sert krom kaplama	1.1213	30h7	150	600	7800	M10	0,9-1,7	65 - 70	66,82 €
21590-140100X0600	çelik	sertleştirilmiş, taşlanmış ve sert krom kaplama	1.1213	40h7	200	600	7800	M10	1,5-2,0	65 - 70	115,72 €
21590-150100X0600	çelik	sertleştirilmiş, taşlanmış ve sert krom kaplama	1.1213	50h7	200	600	7800	M12	1,5-2,6	65 - 70	145,27 €
21590-212375X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4034	12h6	75	600	4900	M4	0,6-1,0	51 - 55	64,20 €
21590-216500X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4034	16h6	100	600	4900	M5	0,6-1,5	51 - 55	64,38 €
21590-220500X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4034	20h6	100	600	4900	M6	0,9-1,5	51 - 55	73,14 €
21590-225600X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4034	25h6	120	600	4900	M8	0,9-1,7	51 - 55	75,58 €
21590-230750X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4034	30h6	150	600	4900	M10	0,9-1,7	51 - 55	91,71 €
21590-240100X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4034	40h6	200	600	4900	M10	1,5-2,0	51 - 55	177,89 €
21590-250100X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4034	50h6	200	600	4900	M12	1,5-2,6	51 - 55	225,58 €
21590-312375X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4112	12h6	75	600	7800	M4	0,6-1,0	52-56	77,40 €
21590-316500X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4112	16h6	100	600	7800	M5	0,6-1,5	52-56	80,83 €
21590-320500X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4112	20h6	100	600	7800	M6	0,9-1,5	52-56	100,34 €
21590-325600X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4112	25h6	120	600	7800	M8	0,9-1,7	52-56	118,67 €
21590-330750X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4112	30h6	150	600	7800	M10	0,9-1,7	52-56	151,36 €
21590-340100X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4112	40h6	200	600	7800	M10	1,5-2,0	52-56	208,85 €
21590-350100X0600	paslanmaz çelik	sertleştirilmiş ve taşlanmış	1.4112	50h6	200	600	7800	M12	1,5-2,6	52-56	294,18 €
