21535Doğrusal gövde üniteleri tekli, açık |
geri |
|

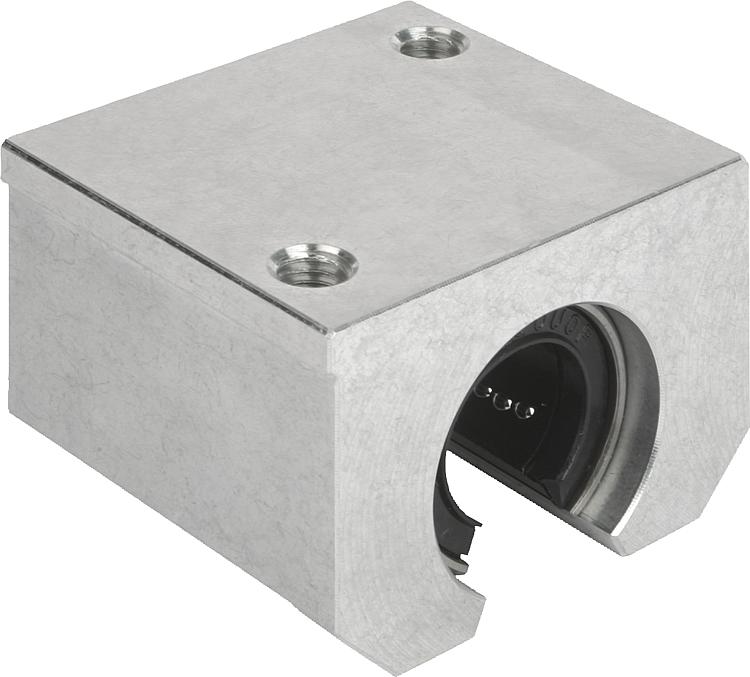

Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Gövde: alüminyum.Model:Gövde: kaplamasız.Bilgi:Montaj için hazır olan bu doğrusal gövde üniteleri, ekstrüde bir alüminyum gövdeden, açı hatası dengelemeli bir monte edilmiş 21510 doğrusal bilyalı rulmandan ve iki taraflı contadan oluşur. Rulman, gövde içerisine silindir başlı cıvata ile monte edilir.
Önerilen mil toleransı: h6.
Yük katsayıları, doğrusal bilyalı rulmanın spesifikasyonuna göredir.Talep üzerine:Doğrusal gövde üniteleri bu katalogda belirtilmiş olan tüm doğrusal bilyalı rulmanlarla donatılabilir.Aksesuar:Montaj contaları 21560.
Hassas kılavuz miller 21590 veya 21595.
Sabitleme cıvataları 07160 ve 07161.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

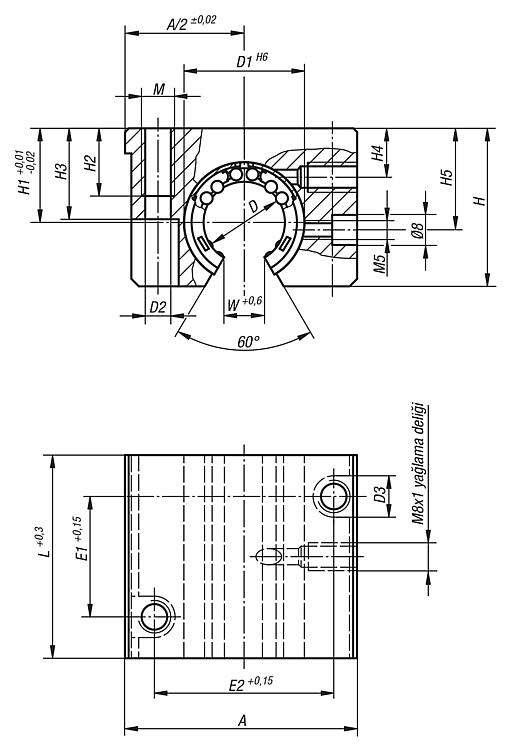

| Sipariş numarası | A | D
| D1 | D2 | D3 | E1 | E2 | H | H1 | H2 | H3 | H4 | H5 | L | M | W | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 21535-121012 | 43 | 12 | 22 | 4,2 | 8 | 23 | 32 | 28 | 18 | 11 | 23,5 | 8 | 16,65 | 39 | M5 | 7 |  |  | 73,52 € | | | 21535-161012 | 53 | 16 | 26 | 5,2 | 10 | 26 | 40 | 35 | 22 | 13 | 30 | 12 | 22 | 43 | M6 | 9,4 | | | 78,44 € | | | 21535-201012 | 60 | 20 | 32 | 6,8 | 11 | 32 | 45 | 42 | 25 | 18 | 34 | 13 | 25 | 54 | M8 | 10,2 | | | 90,55 € | | | 21535-251012 | 78 | 25 | 40 | 8,6 | 15 | 40 | 60 | 51 | 30 | 22 | 40 | 15 | 31,5 | 67 | M10 | 12,5 | | | 113,33 € | | | 21535-301012 | 87 | 30 | 47 | 8,6 | 15 | 45 | 68 | 60 | 35 | 22 | 48 | 16 | 33 | 79 | M10 | 13,9 | | | 131,22 € | | | 21535-401012 | 108 | 40 | 62 | 10,3 | 18 | 58 | 86 | 77 | 45 | 26 | 60 | 20 | 43,5 | 91 | M12 | 18 | | | 187,42 € | | | 21535-501012 | 132 | 50 | 75 | 14,25 | 20 | 50 | 108 | 88 | 50 | 34 | 49 | 20 | 47,5 | 113 | M16 | 33 | | | 270,53 € | |
