        Kaldırma üniteleri, pnömatik, ray kılavuzlu

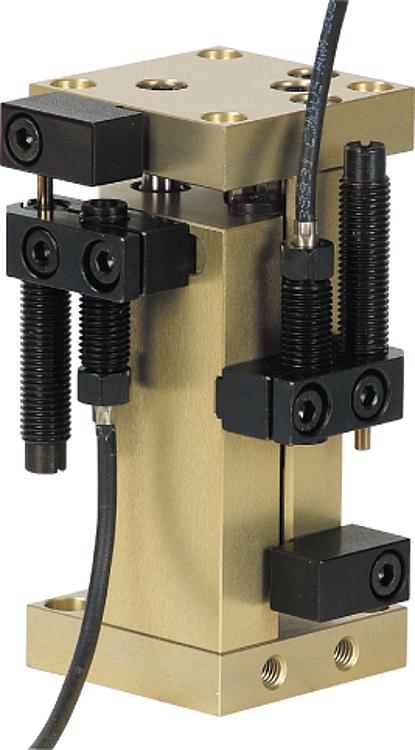

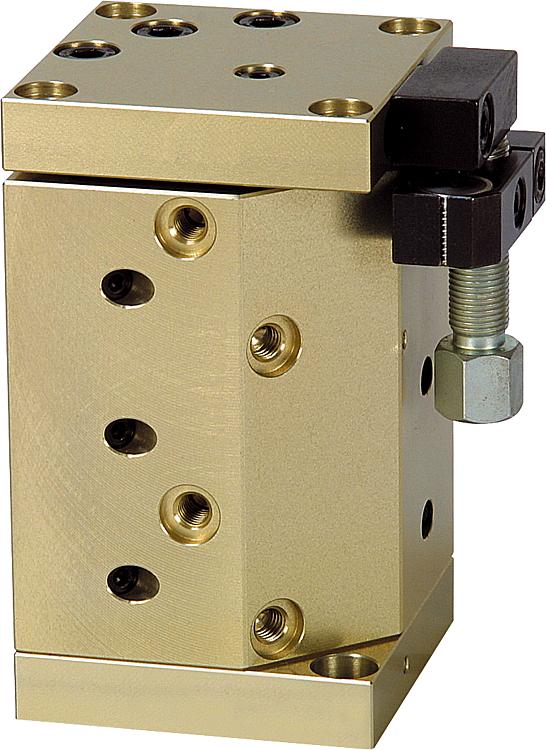

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: yüksek mukavemetli alüminyum.
Dayanak sistemi: çelik.Model:Gövde: eloksal kaplama.
Dayanak sistemi: sertleştirilmiş ve perdahlı.Bilgi:Çapraz makaralı kılavuzlu, kompakt yapı şekilli, bakım gerektirmeyen, pnömatik kaldırma üniteleri. 4/2 veya 5/2 yollu valf üzerinden kumanda. Tahrik, sabit, filtrelenmiş (10 µm), kurutulmuş, yağlanmış veya yağlanmamış 4-8 bar basınçlı hava üzerinden gerçekleştirilir. Basınçlı hava bağlantısı M5.
Aynı ebattaki modüller, adaptör plakaları olmadan hassas merkezleme sistemi üzerinden 20240 merkezleme halkaları aracılığıyla birbirleri ile kombine edilebilir.
Dayanak sisteminin pozisyonu değişkendir.

Tekrarlama hassasiyeti ±0,01 mm.Aksesuar:Amortisör, yaklaşma anahtarı ve konnektör için tabloya bakın.Çizim bilgisi:

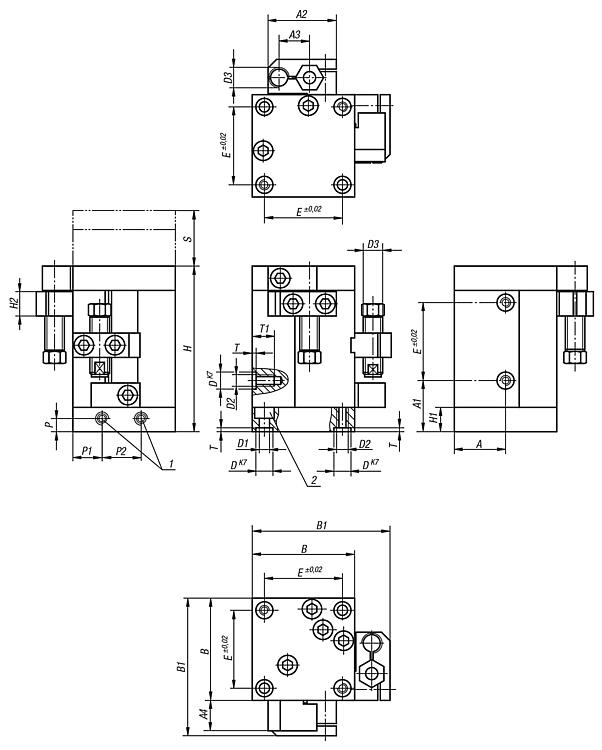

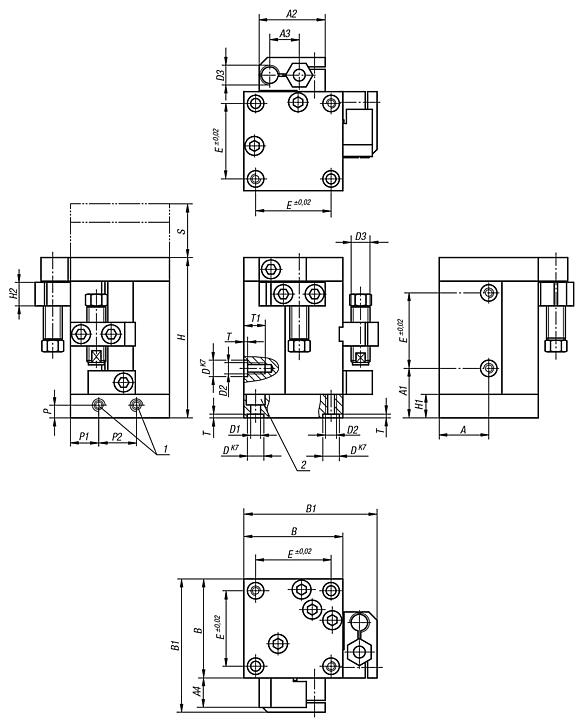

1) Basınçlı hava bağlantıları
2) Silindir başlı cıvata ISO 4762-M4 için derinlik

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 20050 Kaldırma üniteleri, pnömatik, ray kılavuzlu

394 kB

Pnömatik strok üniteleri için teknik bilgi

99 kB

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	Boyut	A	A1	A2	A3	A4	B	B1	D	D1	D2	D3	E	H	H1	H2	P	P1	P2	Strok S	T	T1	Fiyat
20050-4010	4	21	21	27,5	12	12,5	42	57	7	4,2	M4	M8x1	32	68	10	10	5	12	16	10	1,6	6	928,87 €
20050-4025	4	21	39	27,5	12	12,5	42	57	7	4,2	M4	M8x1	32	86	10	10	5	12	16	25	1,6	6	1.037,40 €
20050-6025	6	30	38	38	17,5	14	60	78	10	6,4	M6	M14x1	48	104	12	12	6	16	18	25	2,1	9	1.216,59 €
20050-6050	6	30	63	38	17,5	14	60	78	10	6,4	M6	M14x1	48	129	12	12	6	16	18	50	2,1	9	1.323,44 €

Sipariş numarası	Boyut	6 bar'da piston kuvveti (N)	6 bar'da geri çekme kuvveti (N)	Silindir Ø	6 bar'da çift strok başına hava tüketimi (ccm)	Uygun şok emici	Uygun yaklaşma anahtarı	Uygun konnektörler	Fiyat
20050-4010	4	80	55	16	3,7	26300-0810008	83000-020X5000	-	928,87 €
20050-4025	4	80	55	16	9,3	26300-0810008	83000-020X5000	-	1.037,40 €
20050-6025	6	185	175	25	23,8	26310-1410012	83000-15-020	80150-010X2000	1.216,59 €
20050-6050	6	185	175	25	47,7	26310-1410012	83000-15-020	80150-010X2000	1.323,44 €

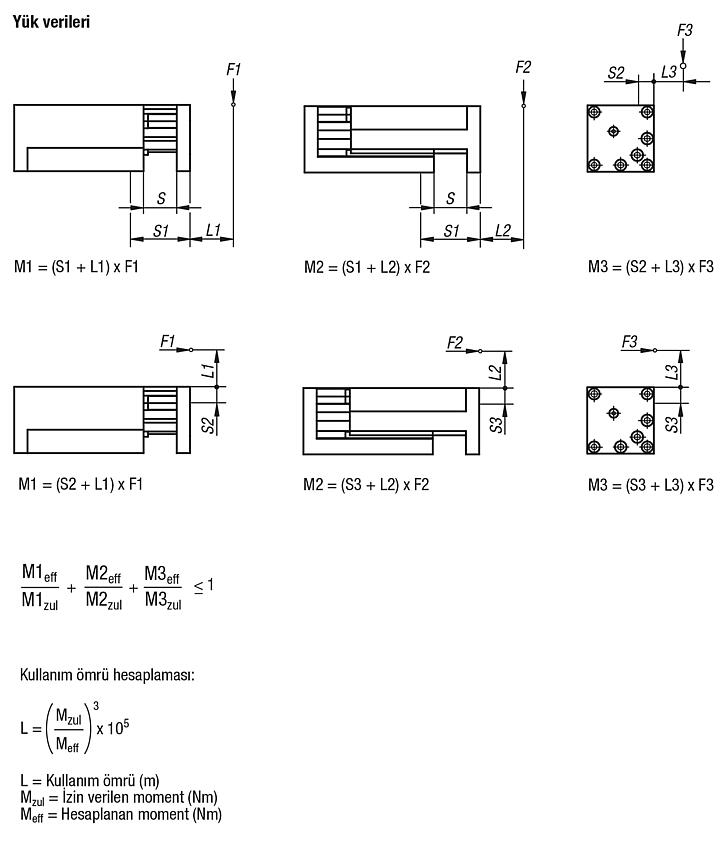

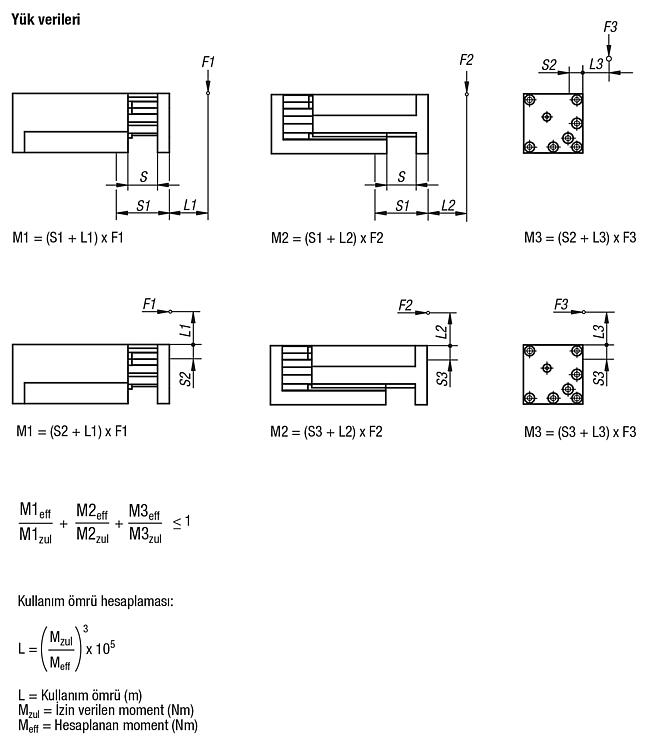

Sipariş numarası	Boyut	M1 Nm	M2 Nm	M3 Nm	S1	S2	S3	Dinamik yük sayıları N	Statik yük sayıları N	Fiyat
20050-4010	4	12,5	12,5	13,5	19 + S/2 (strok)	10	16,5	1435	1435	928,87 €
20050-4025	4	15	15	18	26 + S/2 (strok)	10	16,5	1640	1640	1.037,40 €
20050-6025	6	33	33	56	33 + S/2 (strok)	11	17	2600	2600	1.216,59 €
20050-6050	6	33	33	56	45 + S/2 (strok)	11	17	2600	2600	1.323,44 €
