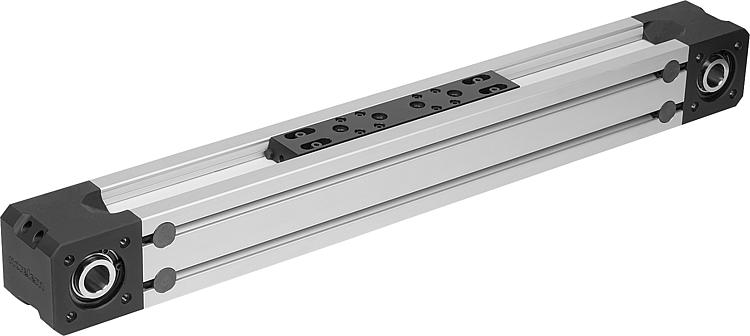

20300Profil rayı kılavuzu ve dişli kayışı tahriki olan doğrusal... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Ana gövde alüminyum ekstrüzyon profil.
Yatak gövdesi ve kızaklar alüminyum.
Profil kılavuz rayı ve kılavuz araba çelik.
Dişli kayış poliüretan, çelik çekme telli.Model:Ana gövde doğal renkli eloksal kaplama.

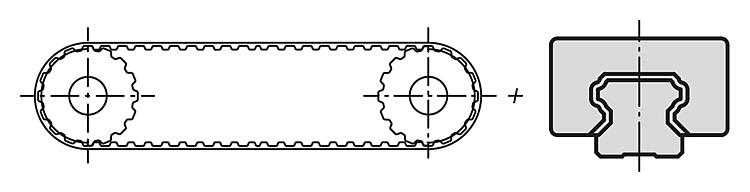

Yatak gövdesi ve kızaklar siyah eloksal kaplama.Profil kılavuz raylarının hareket hatları indüksiyonla sertleştirilmiş ve taşlanmış.Bilgi:Kompakt ve esnek kullanılabilir doğrusal üniteler, dişli kayışı tahriki ile. Ana gövde, kendini taşıyan alüminyum ekstrüzyon profil ve entegre edilmiş profil ray kılavuzundan oluşmaktadır. Bu ray sistemi tüm yönlerden en yüksek kuvvetleri alabilir, düşük aşınmalıdır ve büyük kütlelerin hareket ettirilmesinde optimum bir işleyiş sunar.
Alüminyum profilin dış taraflarında, kolay ve güvenli bir montaj ve aksesuar parçaların sabitlenmesi için kanallar bulunmaktadır. Yaklaşma anahtarları üst T kanalına konumlandırılabilir ve sabitlenebilir. Alüminyum profil komple üretim serisi I standart profillerimizle uyumludur.
Çelik çekme taşıyıcıları ile güçlendirilen dişli kayışı, dönüşümlü yüklerle yüksek kuvvet aktarımına imkan verir ve aynı zamanda düşük aşınma ve düşük gürültü oluşumunda iyi bir konumlandırma hassasiyeti sunmaktadır. Dişli kayışı alüminyum profilin üst tarafında kılavuz kanallarına geçer ve bu şekilde profilde bulunan tüm parçaları kirlere karşı korur.
Simetrik yapısı ile doğrusal eksen, motorların ve dişli kutularının yatak gövdesinin dört tarafına monte edilmesine imkan vermektedir. Yatak gövdesinde gerekli olmayan içi boş millerin açık tarafları opsiyonel olarak alınabilecek koruma kapakları 20300 ile kapatılabilir.
Kızağın üst tarafında her vida dişi deliğinde ilave bir merkezleme deliği bulunmaktadır. 20240 no'lu merkezleme halkalarımızla bağlantılı olarak başka bağlantı elemanları tam olarak kızağın üzerine monte edilebilir.
Yük bilgileri dinamik yükte geçerlidir.Teknik veriler:Koruma türü IP50.Sıcaklık aralığı:-20 °C - +70 °C.Talep üzerine:Diğer uzunluklar (strok S maks. 4000 mm).Aksesuar:Koruma kapağı. Kanallı tabla, motor montaj seti, senkronizasyon seti ve yaklaşma anahtarı için tabloya bakın.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

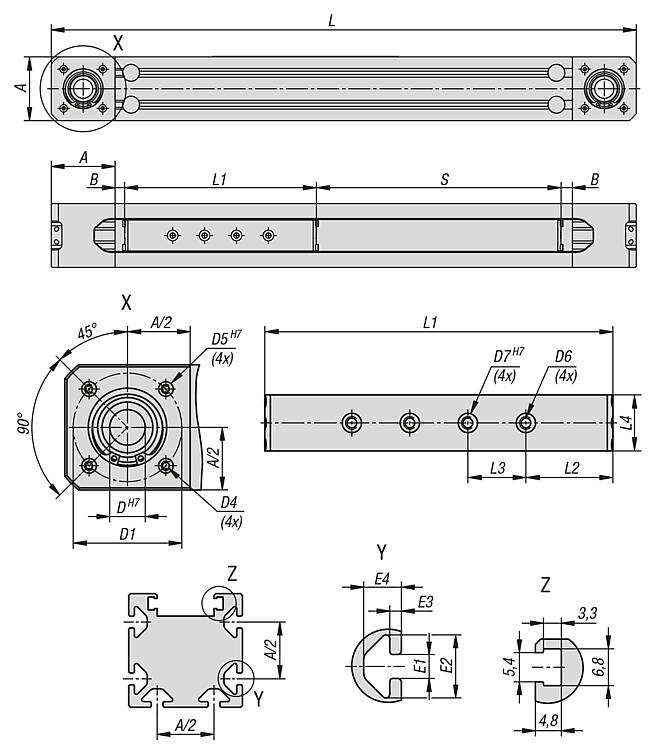

| Sipariş numarası | Boyut | Kanal
genişliği | A | B | D
| D1 | D4 | D5 | D6 | D7 | E1 | E2 | E3 | E4 | L | L1 | L2 | L3 | L4 | Strok
S | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 20300-1060X0200 | 60 | 6 | 60 | 25 | 17 | 52 | M4 | 7 | M6 | 10 | 6,2 | 16,3 | 3 | 9,75 | 550 | 180 | 45 | 30 | 29 | 200 |  |  | 1.123,21 € | | | 20300-1060X0500 | 60 | 6 | 60 | 25 | 17 | 52 | M4 | 7 | M6 | 10 | 6,2 | 16,3 | 3 | 9,75 | 850 | 180 | 45 | 30 | 29 | 500 | | | 1.298,19 € | | | 20300-1060X1000 | 60 | 6 | 60 | 25 | 17 | 52 | M4 | 7 | M6 | 10 | 6,2 | 16,3 | 3 | 9,75 | 1350 | 180 | 45 | 30 | 29 | 1000 | | | 1.712,30 € | | | 20300-1060X1500 | 60 | 6 | 60 | 25 | 17 | 52 | M4 | 7 | M6 | 10 | 6,2 | 16,3 | 3 | 9,75 | 1850 | 180 | 45 | 30 | 29 | 1500 | | | 2.073,09 € | | | 20300-1080X0300 | 80 | 8 | 80 | 30 | 24 | 76 | M6 | 10 | M8 | 13 | 8 | 20 | 4,5 | 12,25 | 760 | 240 | 60 | 40 | 45 | 300 | | | 1.406,05 € | | | 20300-1080X0500 | 80 | 8 | 80 | 30 | 24 | 76 | M6 | 10 | M8 | 13 | 8 | 20 | 4,5 | 12,25 | 960 | 240 | 60 | 40 | 45 | 500 | | | 1.515,94 € | | | 20300-1080X1000 | 80 | 8 | 80 | 30 | 24 | 76 | M6 | 10 | M8 | 13 | 8 | 20 | 4,5 | 12,25 | 1460 | 240 | 60 | 40 | 45 | 1000 | | | 1.759,85 € | | | 20300-1080X1500 | 80 | 8 | 80 | 30 | 24 | 76 | M6 | 10 | M8 | 13 | 8 | 20 | 4,5 | 12,25 | 1960 | 240 | 60 | 40 | 45 | 1500 | | | 2.047,20 € | |
| Sipariş numarası | Boyut | Tekrarlama
hassasiyeti | maks.
hız
m/s | maks. hızlanma
m/sc | Şaryo
ağırlığı
kg | Ağırlık
strok 0
kg | Ağırlık, her
1000 mm'lik strok için
kg | Fx
N | Fy
dinamik
N | Fz
dinamik
N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 20300-1060X0200 | 60 | ±0,05 | 3 | 80 | 0,30 | 2,34 | 4,82 | 844 | 1384 | 1384 | | | 1.123,21 € | | | 20300-1060X0500 | 60 | ±0,05 | 3 | 80 | 0,30 | 2,34 | 4,82 | 844 | 1384 | 1384 | | | 1.298,19 € | | | 20300-1060X1000 | 60 | ±0,05 | 3 | 80 | 0,30 | 2,34 | 4,82 | 844 | 1384 | 1384 | | | 1.712,30 € | | | 20300-1060X1500 | 60 | ±0,05 | 3 | 80 | 0,30 | 2,34 | 4,82 | 844 | 1384 | 1384 | | | 2.073,09 € | | | 20300-1080X0300 | 80 | ±0,05 | 5 | 50 | 0,87 | 5,33 | 8,39 | 1572 | 3662 | 3662 | | | 1.406,05 € | | | 20300-1080X0500 | 80 | ±0,05 | 5 | 50 | 0,87 | 5,33 | 8,39 | 1572 | 3662 | 3662 | | | 1.515,94 € | | | 20300-1080X1000 | 80 | ±0,05 | 5 | 50 | 0,87 | 5,33 | 8,39 | 1572 | 3662 | 3662 | | | 1.759,85 € | | | 20300-1080X1500 | 80 | ±0,05 | 5 | 50 | 0,87 | 5,33 | 8,39 | 1572 | 3662 | 3662 | | | 2.047,20 € | |

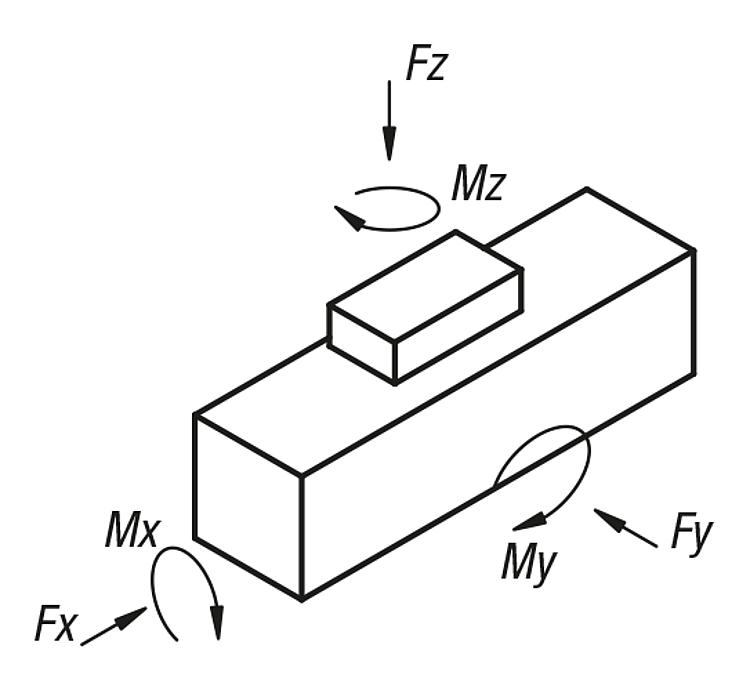

| Sipariş numarası | Boyut | Mx
dinamik
Nm | My
dinamik
Nm | Mz
dinamik
Nm | Iy
cm⁴ | Iz
cm⁴ | Dişli
kayış
tipi | Besleme
sabit değeri
mm/dev | Rölanti
torku
Nm | maks. tahrik
torku M
Nm | Tipik
faydalı yük
kg | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 20300-1060X0200 | 60 | 8 | 42 | 42 | 43,26 | 57,88 | 32AT5 | 101 | 0,3 | 14 | 15 | | | 1.123,21 € | | | 20300-1060X0500 | 60 | 8 | 42 | 42 | 43,26 | 57,88 | 32AT5 | 101 | 0,3 | 14 | 15 | | | 1.298,19 € | | | 20300-1060X1000 | 60 | 8 | 42 | 42 | 43,26 | 57,88 | 32AT5 | 101 | 0,3 | 14 | 15 | | | 1.712,30 € | | | 20300-1060X1500 | 60 | 8 | 42 | 42 | 43,26 | 57,88 | 32AT5 | 101 | 0,3 | 14 | 15 | | | 2.073,09 € | | | 20300-1080X0300 | 80 | 27 | 146 | 146 | 127,09 | 184,78 | 50AT5 | 146 | 0,7 | 38 | 50 | | | 1.406,05 € | | | 20300-1080X0500 | 80 | 27 | 146 | 146 | 127,09 | 184,78 | 50AT5 | 146 | 0,7 | 38 | 50 | | | 1.515,94 € | | | 20300-1080X1000 | 80 | 27 | 146 | 146 | 127,09 | 184,78 | 50AT5 | 146 | 0,7 | 38 | 50 | | | 1.759,85 € | | | 20300-1080X1500 | 80 | 27 | 146 | 146 | 127,09 | 184,78 | 50AT5 | 146 | 0,7 | 38 | 50 | | | 2.047,20 € | |
