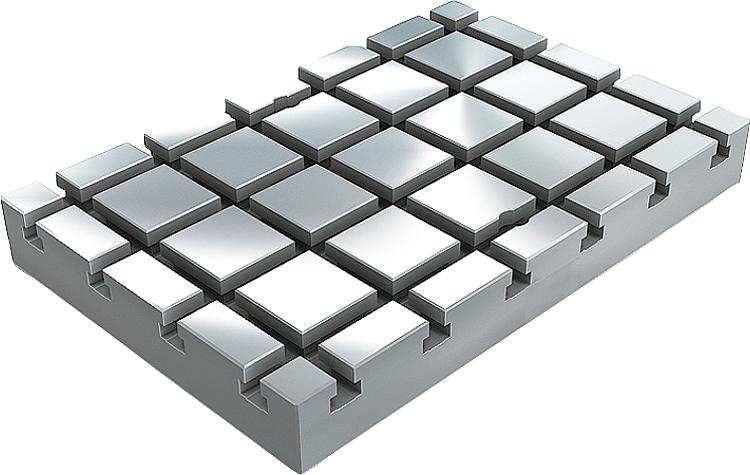

        Ana plakalar, gri döküm, T kanallı

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:GJL 300.Model:Dayanma ve gerdirme yüzeyleri: taşlanmış.Bilgi:T kanallı ana plakalar modüler düzeneklerin kurulumu için kullanılmaktadır. Bu ana plakalar doğrudan makine tezgahlarına konumlandırılır ve sabitlenir.
Uzunlamasına ve enine yönde hassas kanal mesafeleri, sıkıştırma işlemlerinin çok yüksek tekrarlama hassasiyetini garanti etmektedir.
İki yönlendirme deliği ana plakayı makine tezgahına hizalamak içindir.
Tespitleme delikleri müşteri tarafından makine tezgahına uygun olarak işlenir.
Ana plakaların konumlandırılması için konumlandırma cıvataları ayrı sipariş edilmelidir.
Teslimat, taşıma için T blok somunlu halka vidalar dahil.

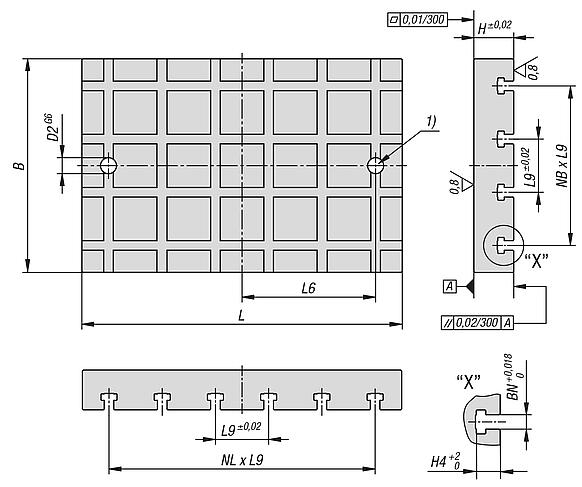

Diğer ölçüler talep üzerine.Çizim bilgisi:

1) Konumlandırma deliği

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 01126 Ana plakalar, gri döküm, T kanallı

181 kB

Temel elemanları konumlandırma makine tezgahları için teknik bilgi

1,5 MB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	L	B	H	H4	D2	L6	L9	BN=Kanal genişliği	NL= Uzunlamasına sayı	NB= Enlemesine sayı	Fiyat
01126-31440060	600	400	60	23	30	500	100	14	5	3	2.279,30 €
01126-31450060	600	500	60	23	30	500	100	14	5	4	2.745,05 €
01126-31460060	600	600	60	23	30	500	100	14	5	5	3.234,95 €
01126-31440080	800	400	60	23	30	700	100	14	7	3	2.940,55 €
01126-31445090	900	450	60	23	30	800	100	14	8	3	3.504,05 €
01126-31450100	1000	500	60	23	30	900	100	14	9	4	4.411,40 €
01126-31460120	1200	600	60	23	30	1100	100	14	11	5	6.199,65 €
01126-31840060	600	400	75	30	30	500	100	18	5	3	2.377,05 €
01126-31850060	600	500	75	30	30	500	100	18	5	4	2.891,10 €
01126-31860060	600	600	75	30	30	500	100	18	5	5	3.382,15 €
01126-31840080	800	400	75	30	30	700	100	18	7	3	3.038,30 €
01126-31845090	900	450	75	30	30	800	100	18	8	3	3.651,25 €
01126-31850100	1000	500	75	30	30	900	100	18	9	4	4.631,05 €
01126-31860120	1200	600	75	30	30	1100	100	18	11	5	6.542,35 €
