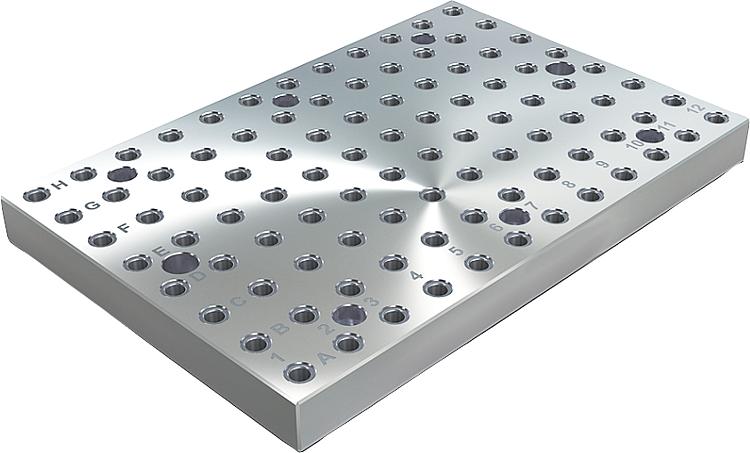

        Ana plakalar gri döküm ızgara delikli

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:GJL 300.Model:Dayanma ve gerdirme yüzeyleri: taşlanmış.Bilgi:Izgara mesafesi 50 ±0,02 mm.
Izgara delikli ana plakalar modüler düzeneklerin kurulumu için kullanılmaktadır. Bu ana plakalar doğrudan makine tezgahlarına konumlandırılır ve sabitlenir.
İki yönlendirme deliği ana plakayı makine tezgahına hizalamak içindir.
Tespitleme delikleri müşteri tarafından makine tezgahına uygun olarak işlenir.
Alfasayısal işaretli ızgara delikleri germe birimlerinin tekrarlama durumunda tanımlı atanmasını garanti eder.
Ana plakaların konumlandırılması için konumlandırma cıvataları ayrı sipariş edilmelidir.
Izgara deliklerinin kapatılması için koruyucu tapalar ayrı sipariş edilmelidir.
Teslimat, taşıma için halka vidalar dahil.

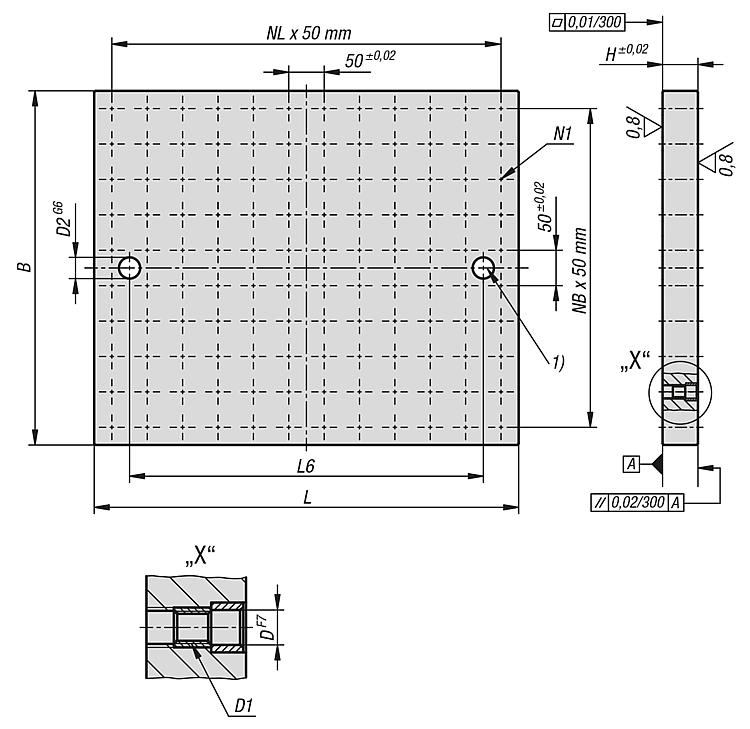

Diğer ölçüler talep üzerine.Çizim bilgisi:

1) Konumlandırma deliği

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 01126 Ana plakalar gri döküm ızgara delikli

201 kB

Temel elemanları konumlandırma makine tezgahları için teknik bilgi

1,5 MB

M12, M16 ızgara delikleri ve ızgara mesafeleri için teknik bilgi

94 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	L	B	H	L6	D	D1	D2	N1=Kilit deliği sayısı	NL= Uzunlamasına sayı	NB= Enlemesine sayı	Fiyat
01126-21240060	600	400	50	500	12	M12	30	96	11	7	2.450,65 €
01126-21250060	600	500	50	500	12	M12	30	120	11	9	2.863,50 €
01126-21260060	600	600	50	500	12	M12	30	144	11	11	3.378,70 €
01126-21240080	800	400	50	700	12	M12	30	128	15	7	3.069,35 €
01126-21245090	900	450	50	800	12	M12	30	158	17	8	3.766,25 €
01126-21250100	1000	500	50	900	12	M12	30	200	19	9	4.488,45 €
01126-21260120	1200	600	50	1100	12	M12	30	288	23	11	6.578,00 €
01126-21640060	600	400	50	500	16	M16	30	96	11	7	2.502,40 €
01126-21650060	600	500	50	500	16	M16	30	120	11	9	2.915,25 €
01126-21660060	600	600	50	500	16	M16	30	144	11	11	3.456,90 €
01126-21640080	800	400	50	700	16	M16	30	128	15	7	3.121,10 €
01126-21645090	900	450	50	800	16	M16	16	158	17	8	3.843,30 €
01126-21650100	1000	500	50	900	16	M16	30	200	19	9	4.591,95 €
01126-21660120	1200	600	50	1100	16	M16	30	288	23	11	6.732,10 €
