        Setskurlar DIN 551

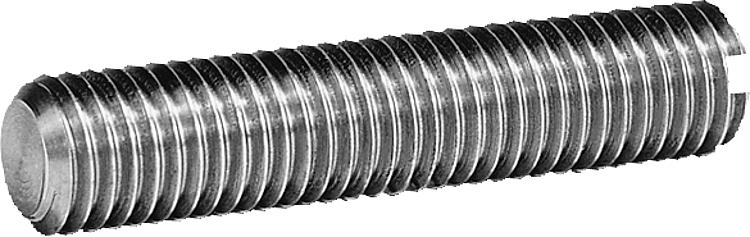

Ürün açıklaması/Ürün resimleri

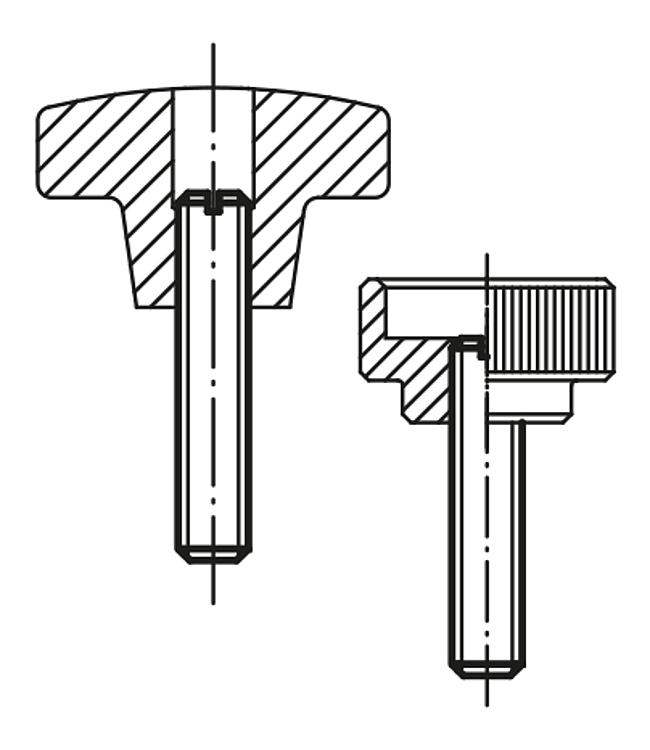

AçıklamaMalzeme:Çelik.Model:kaplamasız, mukavemet sınıfı 5.8.Bilgi:Setskur ile karşılık parça arasndaki sağlam bağlantı, çoğu zaman pimler yerine yapıştırma yöntemi ile daha uygun maliyetle oluşturulabilir.
Bunun için LOCTITE ürünleri çok uygundur. Bkz. 97990.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07630 Setskurlar DIN 551

151 kB

Dayanım sınıfları

127 kB

Bağlantı elemanları standartlarına genel bakış

691 kB

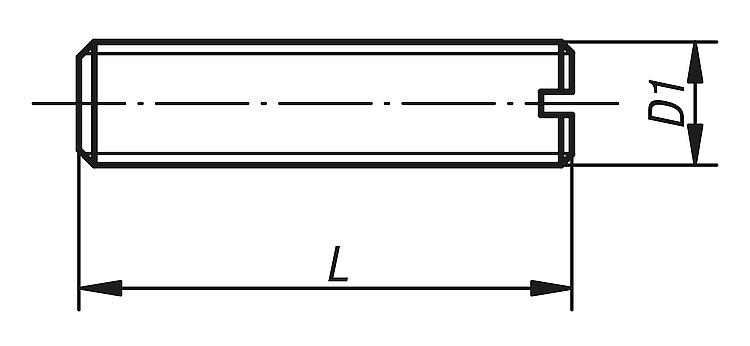

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	D1	L
07630-06X	M6	20/25/30/35/40/45/50/60/70
07630-08X	M8	25/30/35/40/45/50/60/70/80
07630-10X	M10	25/30/35/40/45/50/60/70/80
07630-12X	M12	30/35/40/45/50/60/70/80/100
07630-16X	M16	30/35/40/45/50/60/70/80/100
07630-20X	M20	40/50/60/70/80/90/100
