        Mafsallı ayak

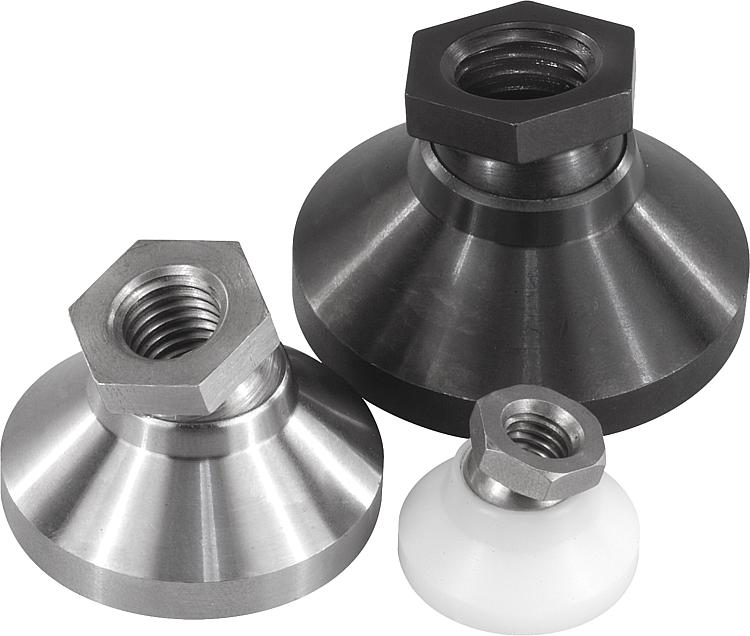

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Form A,G: Döner pullu somun ıslah çeliği, küre elemanı kolay işlenir çelik.
Form B: Paslanmaz çelik.
Form C: Döner pullu somun POM, küre elemanı kolay işlenir çelik.
Form D: Döner pullu somun POM, küre elemanı paslanmaz çelik.

Kaymayı önleyici plaka termoplastik elastomer.Model:Form A: Küre elemanı sertleştirilmiş, perdahlı.

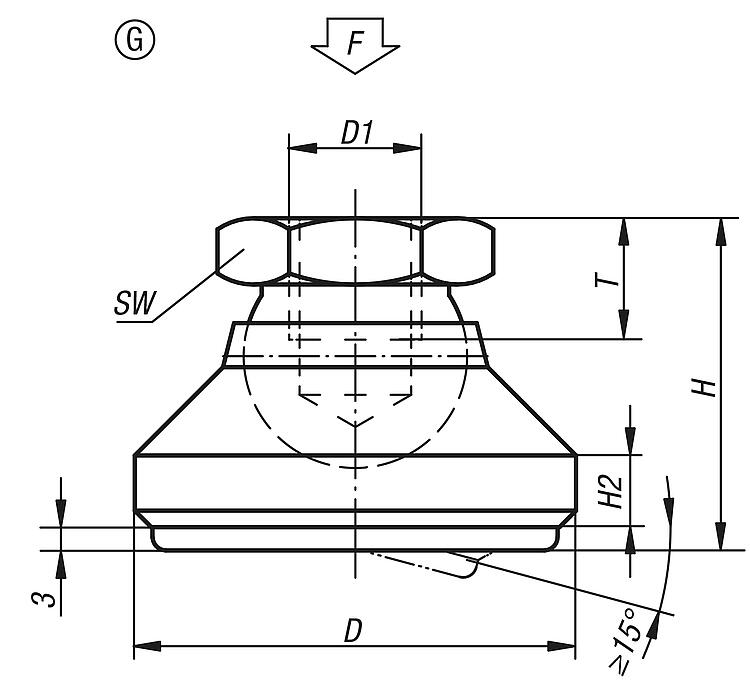

Form G: Küre elemanı sertleştirilmiş, perdahlı, kaymayı önleyici plakalı.
Form B: Kaplamasız.
Form C: Küre elemanı sertleştirilmiş, perdahlı.
Form D: Küre elemanı kaplamasız.Bilgi:Kaymayı önleyici plaka, titreşimleri absorbe eder ve mafsallı diskin kaymasını önler.
Tabloda belirtilen yük kapasitesi, mafsallı disklerin maksimum kullanılabildiği sürekli statik yük için bir öneridir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07144 Mafsallı ayak

186 kB

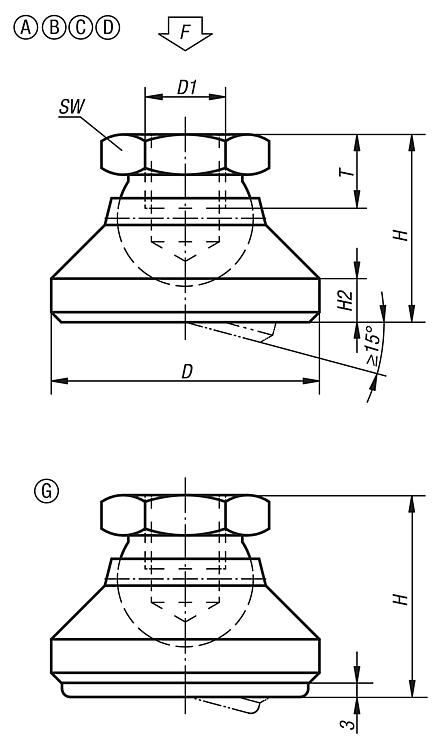

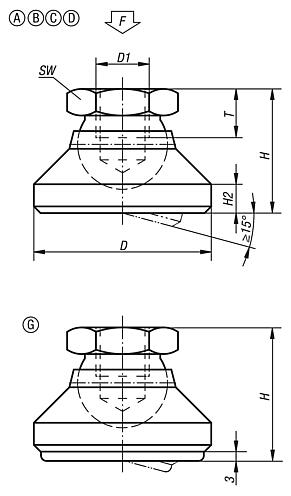

Çizimler (toplu genel bakış)

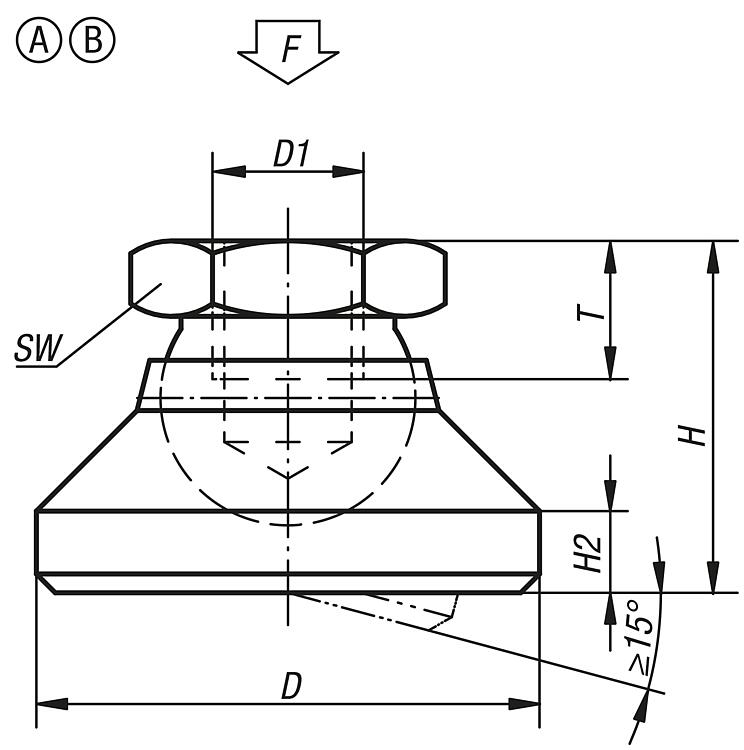

Mafsallı ayak Form A ve Form B

daha fazla bilgi

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası Form A	Sipariş numarası Form B	D	D1	H	H2	T	SW	Yük kapasitesi maks. kN
07144-106	07144-306	20	M6	15	2,5	8,5	10	10
07144-108	07144-308	25	M8	18	4	9	13	18
07144-110	07144-310	32	M10	22	5	10	17	20
07144-112	07144-312	40	M12	26	6	12	19	35
07144-116	07144-316	50	M16	32	7	14	24	45
07144-120	07144-320	60	M20	42	8	18	30	55

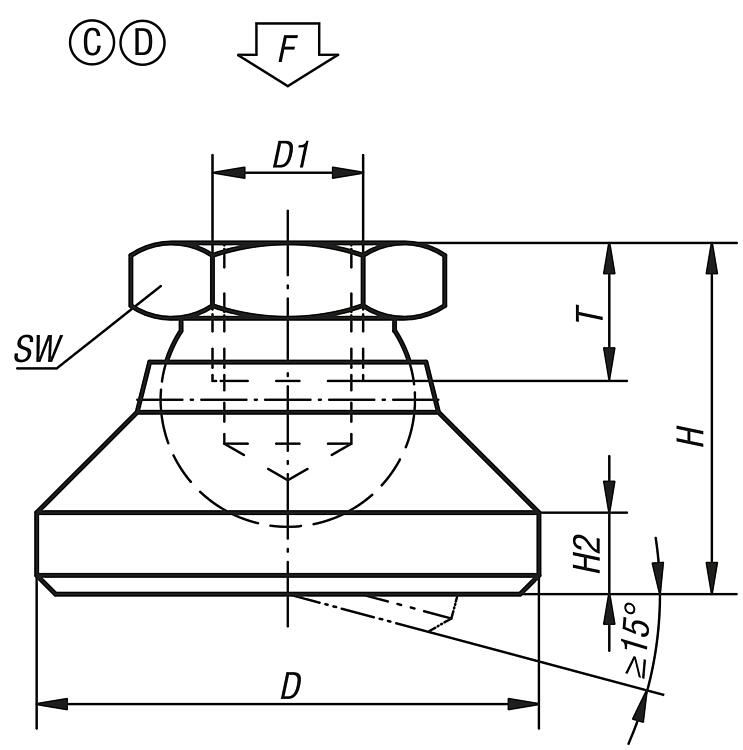

Mafsallı ayak Form C ve Form D

daha fazla bilgi

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası Form C	Sipariş numarası Form D	D	D1	H	H2	T	SW	Yük kapasitesi maks. kN
07144-506	07144-206	20	M6	15	2,5	8,5	10	4
07144-508	07144-208	25	M8	18	4	9	13	7
07144-510	07144-210	32	M10	22	5	10	17	10
07144-512	07144-212	40	M12	26	6	12	19	18
07144-516	07144-216	50	M16	32	7	14	24	20
07144-520	07144-220	60	M20	42	8	18	30	22
