        Hortum bilezikleri paslanmaz çelik (W4) DIN 3017-1 Bant genişliği 9 mm ve 12 mm

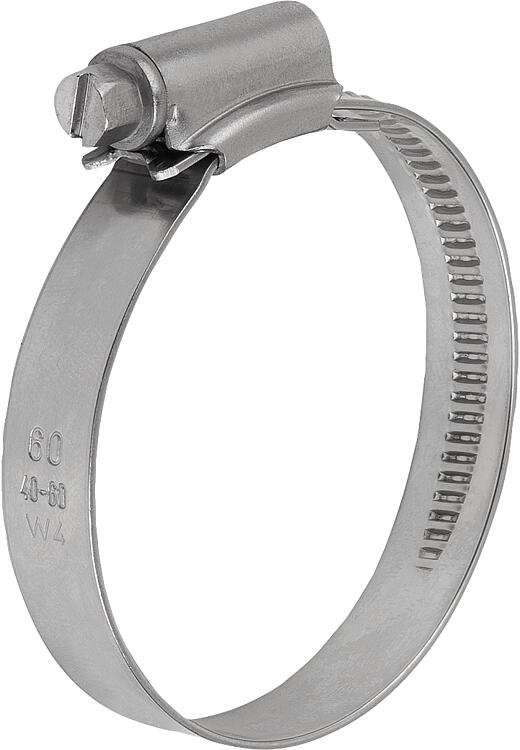

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Bant, gövde ve cıvata paslanmaz çelik 1.4301 (W4).

Model:Bant, gövde ve cıvata yalın.Bilgi:DIN 3017 Bölüm 1 Form A uyarınca hortum bilezikleri, düz hortumları sabitlemek için çok büyük bir sıkıştırma aralığına sahip çok alanlı hortum bilezikleridir.

Düşük bant genişliği ve düşük ağırlık ile yüksek bant çekiş kuvvetleri ile bilinmektedir. Yuvarlatılmış ve çapaksız bant kenarları sayesinde hortumda herhangi bir hasar oluşmaz.

Vida başı şekli: Altıgen SW 7 entegre yarık ile.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07850-01 Hortum bilezikleri paslanmaz çelik (W4) DIN 3017-1 Bant genişliği 9 mm ve 12 mm

189 kB

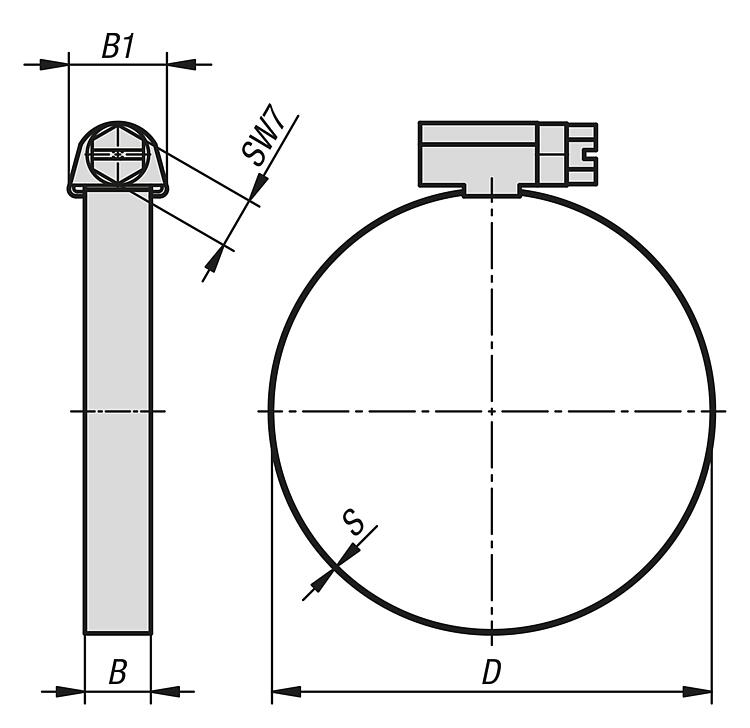

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Bant genişliği B (mm)	B1	Bağlama aralığı D (mm)	S	Sıkma torku Nm	Fiyat
07850-01-409012	9	11,5	8-12	0,7	3 +0,5	1,69 €
07850-01-409016	9	11,5	10-16	0,7	3 +0,5	1,69 €
07850-01-409022	9	11,5	12-22	0,7	3,8 +0,5	1,86 €
07850-01-409027	9	11,5	16-27	0,7	3,8 +0,5	1,93 €
07850-01-409032	9	11,5	20-32	0,7	3,8 +0,5	1,96 €
07850-01-409040	9	11,5	25-40	0,7	3,8 +0,5	2,20 €
07850-01-409045	9	11,5	30-45	0,7	3,8 +0,5	2,24 €
07850-01-409050	9	11,5	32-50	0,8	3,8 +0,5	2,27 €
07850-01-409060	9	11,5	40-60	0,8	3,8 +0,5	2,42 €
07850-01-409070	9	11,5	50-70	0,8	3,8 +0,5	2,52 €
07850-01-409080	9	11,5	60-80	0,8	3,8 +0,5	2,58 €
07850-01-409090	9	11,5	70-90	0,8	3,8 +0,5	2,61 €
07850-01-409100	9	11,5	80-100	0,8	3,8 +0,5	3,40 €
07850-01-409110	9	11,5	90-110	0,8	3,8 +0,5	3,53 €
07850-01-409120	9	11,5	100-120	0,8	3,8 +0,5	6,30 €
07850-01-409130	9	11,5	110-130	0,8	3,8 +0,5	6,92 €
07850-01-409140	9	11,5	120-140	0,8	3,8 +0,5	7,96 €
07850-01-409150	9	11,5	130-150	0,8	3,8 +0,5	8,68 €
07850-01-409160	9	11,5	140-160	0,8	3,8 +0,5	10,04 €
07850-01-409170	9	11,5	150-170	0,8	3,8 +0,5	10,36 €
07850-01-409180	9	11,5	160-180	0,8	3,8 +0,5	10,70 €
07850-01-409190	9	11,5	170-190	0,8	3,8 +0,5	10,95 €
07850-01-409200	9	11,5	180-200	0,8	3,8 +0,5	11,75 €
07850-01-412022	12	14,5	12-22	0,8	6 +0,5	3,84 €
07850-01-412027	12	14,5	16-27	0,8	6 +0,5	3,92 €
07850-01-412032	12	14,5	20-32	0,8	6 +0,5	3,98 €
07850-01-412040	12	14,5	25-40	0,8	6 +0,5	4,49 €
07850-01-412045	12	14,5	30-45	0,8	6 +0,5	4,57 €
07850-01-412050	12	14,5	32-50	1	6 +0,5	4,62 €
07850-01-412060	12	14,5	40-60	1	6 +0,5	4,92 €
07850-01-412070	12	14,5	50-70	1	6 +0,5	5,16 €
07850-01-412080	12	14,5	60-80	1	6 +0,5	5,26 €
07850-01-412090	12	14,5	70-90	1	6 +0,5	5,36 €
07850-01-412100	12	14,5	80-100	1	6 +0,5	5,55 €
07850-01-412110	12	14,5	90-110	1	6 +0,5	5,78 €
07850-01-412120	12	14,5	100-120	1	6 +0,5	6,43 €
07850-01-412130	12	14,5	110-130	1	6 +0,5	7,06 €
07850-01-412140	12	14,5	120-140	1	6 +0,5	8,21 €
07850-01-412150	12	14,5	130-150	1	6 +0,5	9,36 €
07850-01-412160	12	14,5	140-160	1	6 +0,5	10,63 €
07850-01-412170	12	14,5	150-170	1	6 +0,5	10,93 €
07850-01-412180	12	14,5	160-180	1	6 +0,5	11,20 €
07850-01-412190	12	14,5	170-190	1	6 +0,5	11,50 €
07850-01-412200	12	14,5	180-200	1	6 +0,5	12,37 €
07850-01-412210	12	14,5	190-210	1	6 +0,5	12,81 €
07850-01-412220	12	14,5	200-220	1	6 +0,5	13,23 €
07850-01-412230	12	14,5	210-230	1	6 +0,5	13,64 €
07850-01-412240	12	14,5	220-240	1	6 +0,5	14,31 €
07850-01-412250	12	14,5	230-250	1	6 +0,5	14,94 €
