        Taşıycı muylu VDI 3366

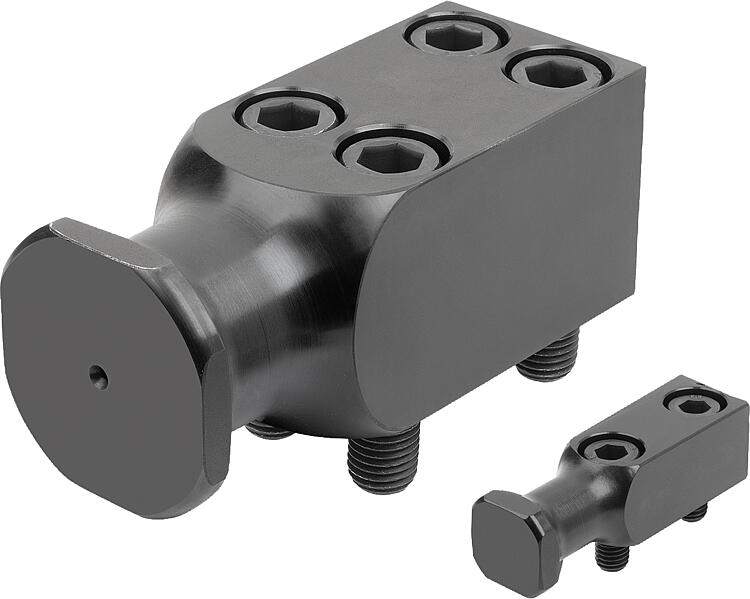

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik 1.1191 (CK45). Çekme mukavemeti ≈700 N/mm².Model:perdahlı.Bilgi:VDI 3366 uyarınca taşıyıcı muylu.

Genelde daima dört taşıyıcı muylu yerleştirilmelidir. Dört adet taşıyıcı muylu kullanıldığında, iki taşıyıcı muylunun tüm takım ağırlığını taşıdığı dikkate alınmalıdır. Böylece takım döndürülürken yük iki taşıyıcı muylu üzerine dağıtılabilir.

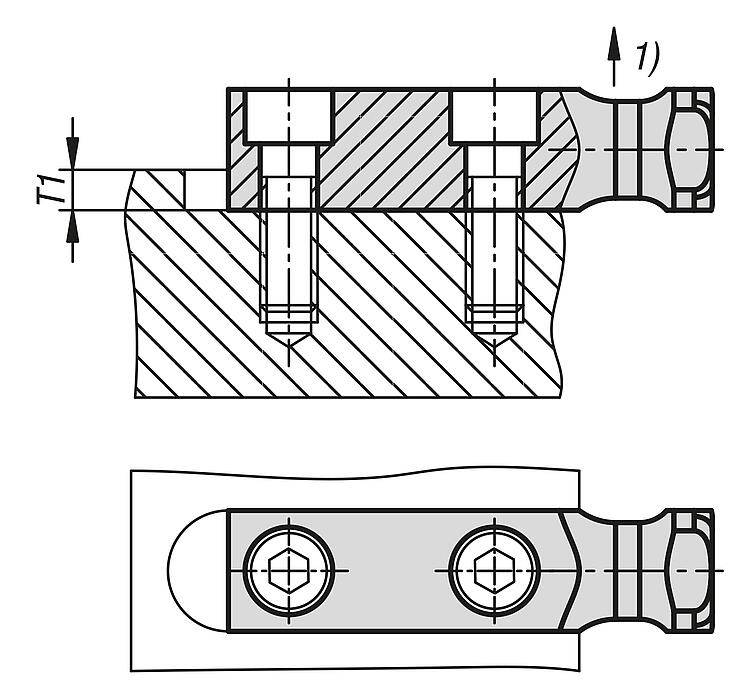

Teslimat içten altıgen vidalarla.Çizim bilgisi:

1) kg maks.

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07679-01 Taşıycı muylu VDI 3366

306 kB

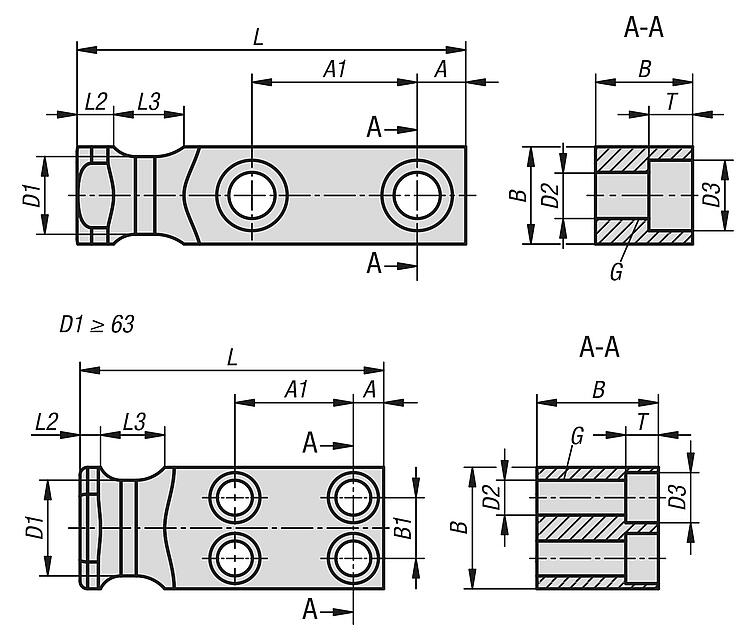

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	A	A1	B	B1	D1	D2	D3	G Silindir başlı cıvata	L	L2	L3	T	T1	Taşıma kapasitesi kg	Fiyat
07679-01-16	10	34	20	-	16	9,5	14,5	M8x25	80	6	20	9	6	320	23,02 €
07679-01-20	10	37	25	-	20	11,5	17,5	M10x30	90	8	25	11	8	630	26,86 €
07679-01-25	12	38	35	-	25	14	20	M12x40	100	8	30	13	10	1250	32,88 €
07679-01-32	16	46	40	-	32	18	26	M16x45	120	10	32	17,5	10	2000	44,95 €
07679-01-40	18	54	50	-	40	23	33	M20x60	140	10	40	21,5	12	3200	60,58 €
07679-01-50	22	59	60	-	50	27	39	M24x70	160	12	45	25	14	5000	87,72 €
07679-01-63	20	78	80	40	63	23	33	M20x100	200	12	50	21,5	16	8000	219,31 €
