        Yarıklı somunlar, çelik veya paslanmaz çelik DIN 981

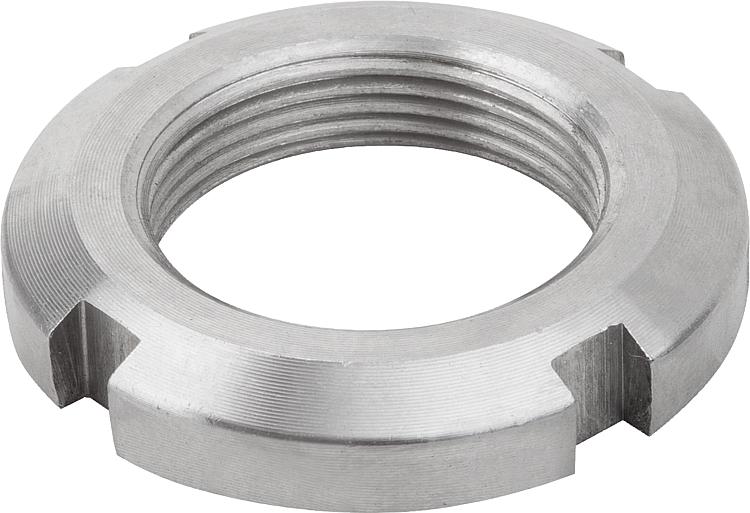

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.
Paslanmaz çelik A2.Model:Paslanmaz çelik, yalın.
Çelik, yalın.
Çelik galvaniz kaplama.Bilgi:Yarıklı somunlar esasen yatağı bir mile sabitlemek için kullanılır.
Bunun dışında yarıklı somunlar, dişlerin, kayış kasnaklarının ve diğer makine bileşenlerinin emniyete alınması için kullanılabilir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07590-01 Yarıklı somunlar, çelik veya paslanmaz çelik DIN 981

202 kB

Bağlantı elemanları standartlarına genel bakış

691 kB

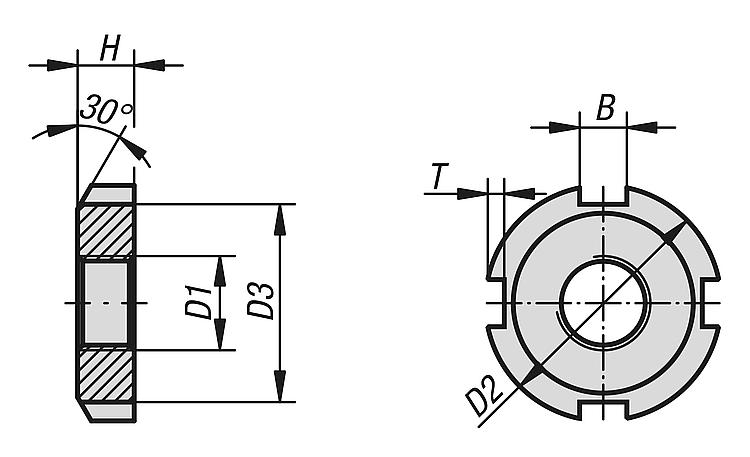

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	Yüzey Ana gövde	D1	D2	D3	H	B=Kanal genişliği	T	Fiyat
07590-01-0010	çelik	kaplamasız	M10x0,75	18	13,5	4	3	2	1,60 €
07590-01-0012	çelik	kaplamasız	M12x1	22	17	4	3	2	1,60 €
07590-01-0015	çelik	kaplamasız	M15X1	25	21	5	4	2	1,60 €
07590-01-0017	çelik	kaplamasız	M17x1	28	24	5	4	2	1,60 €
07590-01-0020	çelik	kaplamasız	M20X1	32	26	6	4	2	1,69 €
07590-01-0025	çelik	kaplamasız	M25X1,5	38	32	7	5	2	2,08 €
07590-01-0030	çelik	kaplamasız	M30x1,5	45	38	7	5	2	2,35 €
07590-01-0035	çelik	kaplamasız	M35x1,5	52	44	8	5	2	2,73 €
07590-01-0040	çelik	kaplamasız	M40x1,5	58	50	9	6	2,5	3,13 €
07590-01-0045	çelik	kaplamasız	M45x1,5	65	56	10	6	2,5	3,55 €
07590-01-0050	çelik	kaplamasız	M50x1,5	70	61	11	6	2,5	3,75 €
07590-01-0055	çelik	kaplamasız	M55x2	75	67	11	7	3	4,22 €
07590-01-0060	çelik	kaplamasız	M60x2	80	73	11	7	3	4,77 €
07590-01-0065	çelik	kaplamasız	M65x2	85	79	12	7	3	5,32 €
07590-01-0070	çelik	kaplamasız	M70x2	92	85	12	8	3,5	6,54 €
07590-01-0075	çelik	kaplamasız	M75x2	98	90	13	8	3,5	6,88 €
07590-01-0080	çelik	kaplamasız	M80x2	105	95	15	8	3,5	9,17 €
07590-01-0085	çelik	kaplamasız	M85x2	110	102	15	8	3,5	10,84 €
07590-01-0090	çelik	kaplamasız	M90x2	120	108	16	10	4	13,32 €
07590-01-0095	çelik	kaplamasız	M95x2	125	110	17	10	4	15,82 €
07590-01-0100	çelik	kaplamasız	M100x2	130	120	18	10	4	17,04 €
07590-01-010	çelik	galvaniz kaplama	M10x0,75	18	13,5	4	3	2	1,90 €
07590-01-012	çelik	galvaniz kaplama	M12x1	22	17	4	3	2	1,90 €
07590-01-015	çelik	galvaniz kaplama	M15X1	25	21	5	4	2	1,90 €
07590-01-017	çelik	galvaniz kaplama	M17x1	28	24	5	4	2	1,90 €
07590-01-020	çelik	galvaniz kaplama	M20X1	32	26	6	4	2	2,02 €
07590-01-025	çelik	galvaniz kaplama	M25X1,5	38	32	7	5	2	2,48 €
07590-01-030	çelik	galvaniz kaplama	M30x1,5	45	38	7	5	2	2,81 €
07590-01-035	çelik	galvaniz kaplama	M35x1,5	52	44	8	5	2	3,25 €
07590-01-040	çelik	galvaniz kaplama	M40x1,5	58	50	9	6	2,5	3,76 €
07590-01-045	çelik	galvaniz kaplama	M45x1,5	65	56	10	6	2,5	4,26 €
07590-01-050	çelik	galvaniz kaplama	M50x1,5	70	61	11	6	2,5	4,50 €
07590-01-055	çelik	galvaniz kaplama	M55x2	75	67	11	7	3	5,06 €
07590-01-060	çelik	galvaniz kaplama	M60x2	80	73	11	7	3	5,72 €
07590-01-065	çelik	galvaniz kaplama	M65x2	85	79	12	7	3	6,41 €
07590-01-070	çelik	galvaniz kaplama	M70x2	92	85	12	8	3,5	7,83 €
07590-01-075	çelik	galvaniz kaplama	M75x2	98	90	13	8	3,5	8,21 €
07590-01-080	çelik	galvaniz kaplama	M80x2	105	95	15	8	3,5	10,99 €
07590-01-085	çelik	galvaniz kaplama	M85x2	110	102	15	8	3,5	13,01 €
07590-01-090	çelik	galvaniz kaplama	M90x2	120	108	16	10	4	16,00 €
07590-01-095	çelik	galvaniz kaplama	M95x2	125	110	17	10	4	18,99 €
07590-01-100	çelik	galvaniz kaplama	M100x2	130	120	18	10	4	20,42 €
07590-01-1010	paslanmaz çelik A2	kaplamasız	M10x0,75	18	13,5	4	3	2	4,39 €
07590-01-1012	paslanmaz çelik A2	kaplamasız	M12x1	22	17	4	3	2	4,76 €
07590-01-1015	paslanmaz çelik A2	kaplamasız	M15X1	25	21	5	4	2	5,05 €
07590-01-1017	paslanmaz çelik A2	kaplamasız	M17x1	28	24	5	4	2	4,76 €
07590-01-1020	paslanmaz çelik A2	kaplamasız	M20X1	32	26	6	4	2	5,61 €
07590-01-1025	paslanmaz çelik A2	kaplamasız	M25X1,5	38	32	7	5	2	6,18 €
07590-01-1030	paslanmaz çelik A2	kaplamasız	M30x1,5	45	38	7	5	2	7,45 €
07590-01-1035	paslanmaz çelik A2	kaplamasız	M35x1,5	52	44	8	5	2	9,33 €
07590-01-1040	paslanmaz çelik A2	kaplamasız	M40x1,5	58	50	9	6	2,5	12,45 €
07590-01-1045	paslanmaz çelik A2	kaplamasız	M45x1,5	65	56	10	6	2,5	15,23 €
07590-01-1050	paslanmaz çelik A2	kaplamasız	M50x1,5	70	61	11	6	2,5	17,56 €
07590-01-1055	paslanmaz çelik A2	kaplamasız	M55x2	75	67	11	7	3	20,70 €
07590-01-1060	paslanmaz çelik A2	kaplamasız	M60x2	80	73	11	7	3	22,37 €
07590-01-1065	paslanmaz çelik A2	kaplamasız	M65x2	85	79	12	7	3	25,46 €
07590-01-1070	paslanmaz çelik A2	kaplamasız	M70x2	92	85	12	8	3,5	29,81 €
07590-01-1075	paslanmaz çelik A2	kaplamasız	M75x2	98	90	13	8	3,5	34,20 €
07590-01-1080	paslanmaz çelik A2	kaplamasız	M80x2	105	95	15	8	3,5	41,35 €
07590-01-1085	paslanmaz çelik A2	kaplamasız	M85x2	110	102	15	8	3,5	45,67 €
07590-01-1090	paslanmaz çelik A2	kaplamasız	M90x2	120	108	16	10	4	55,75 €
07590-01-1095	paslanmaz çelik A2	kaplamasız	M95x2	125	110	17	10	4	61,49 €
07590-01-1100	paslanmaz çelik A2	kaplamasız	M100x2	130	120	18	10	4	67,03 €
