Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:Hareketli yatak ünitesi, parçaların birbirine göre istenen hareketine izin veren iki parçanın bağlanması için bir cıvatadır (hareketli yatak).

Hareketli yatak ünitesi ağırlıklı olarak aşağıdaki durumlarda kullanılır:

- Bir sıcaklık değişikliği bir parçanın ölçülerini değiştirdiğinde
- Montaj belirsizlikleri meydana gelirse
- Üretim toleranslarının dengelenmesi gerektiğinde
- Parçaların pozisyonu dinamik yükler nedeniyle değiştiğinde
Malzeme:Bulon, çelik.
Kaymalı yatak, yüksek performanslı kaymalı yatak polimer.
O-halka NBR.

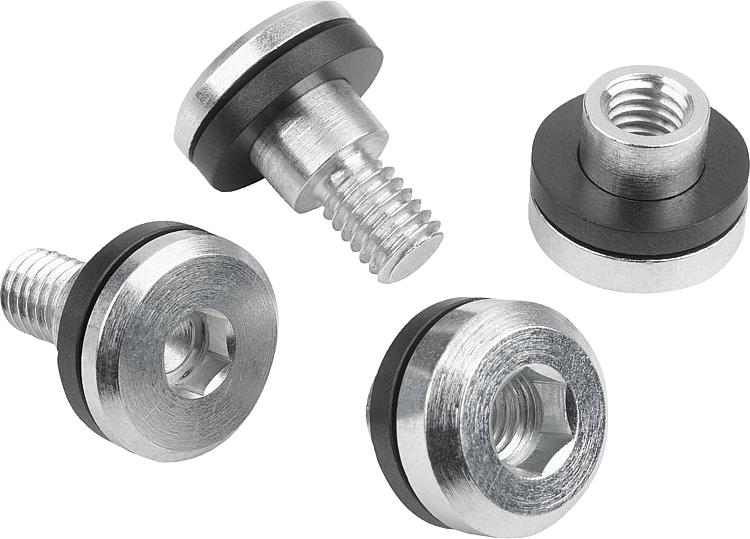

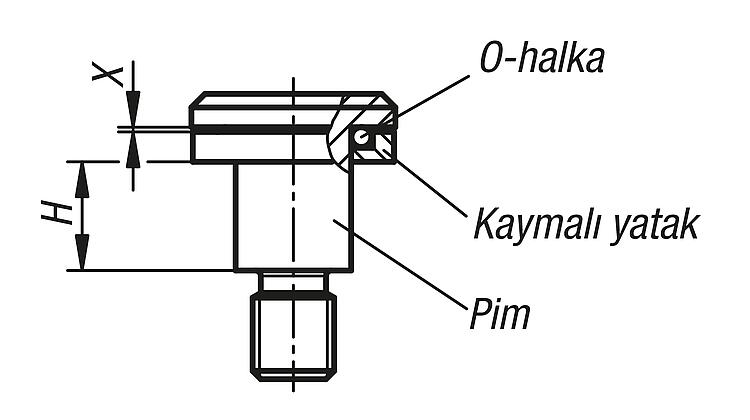

Model:Bulon galvaniz çinko kaplama.Bilgi:Hareketli yatak ünitesi üç parçadan oluşmaktadır. Bulon, kaymalı yatak ve O-halka.

Bulonu deliğe vidalarken kaymalı yatak O-halkayı birbirine bastırır. Bu en fazla X ölçüsü kadar gerçekleşir. Ardından kaymalı yatak, bulonun başına oturur. Strok, H +0,2 montaj ölçüsü ile ilgili biçimde sınırlandırılmıştır. Bu şekilde yüzer bir yataklama her zaman sağlanır.
Sıcaklık aralığı:-20 °C - +80 °C.Montaj:Belirtilen torka ilişkin not:
Torklar, çelik parçalara vidalamaya dayanmaktadır. Yumuşak malzemelere montaj sırasında D2 şaft çapının içe bastırılması (oturma) dikkate alınmalıdır. Burada düşük bir tork kullanılmalıdır. Düşük torklarda cıvataların çözülmesini önlemek için, cıvatalar yapıştırılmalıdır.
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 07532 Hareketli yataklar için tolerans dengelemeli çelik yassı başlı cıvatalar 330 kB
 Technical information about floating joint units 243 kB

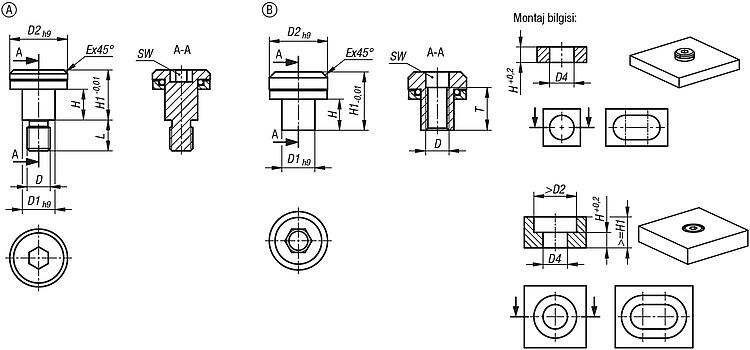

Çizimler (toplu genel bakış)

Hareketli yataklar için tolerans dengelemeli çelik  yassı başlı cıvatalar

Hareketli yataklar için tolerans dengelemeli çelik
yassı başlı cıvatalar, dıştan dişli

daha fazla bilgi

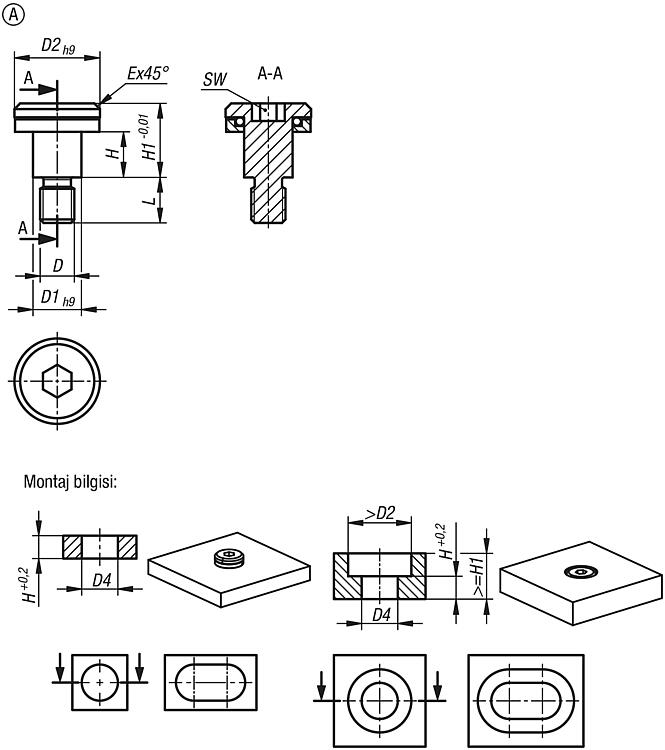

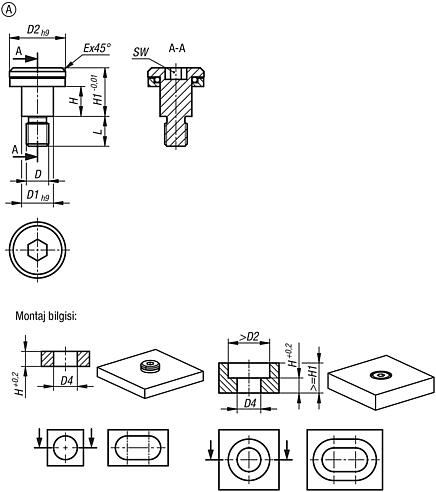

Çizimler

Hareketli yataklar için tolerans dengelemeli çelik
yassı başlı cıvatalar, dıştan dişli

Ürün seçimi/filtresi

Sipariş numarasıFormForm modeliDD1

D2EHH1LSWSıkma
torku
maks. Nm
maks. izinli
eksenel kuvvvet
N
CADAks.FiyatSipariş et
07532-106003004X055Adıştan dişli ileM46100,636,55,5321500 7,81 €
07532-106005004X055Adıştan dişli ileM46100,658,55,5321500 7,81 €
07532-107005005X065Adıştan dişli ileM57120,8596,544,53000 8,03 €
07532-107008005X060Adıştan dişli ileM57120,88126,544,53000 8,03 €
07532-108505006X080Adıştan dişli ileM68,5151510857,54900 8,14 €
07532-108508006X080Adıştan dişli ileM68,5151813857,54900 8,14 €
07532-110506008X100Adıştan dişli ileM810,518161210618,56300 8,54 €
07532-110510008X100Adıştan dişli ileM810,5181101610618,56300 8,54 €

Hareketli yataklar için tolerans dengelemeli çelik
yassı başlı cıvatalar, içten dişli

daha fazla bilgi

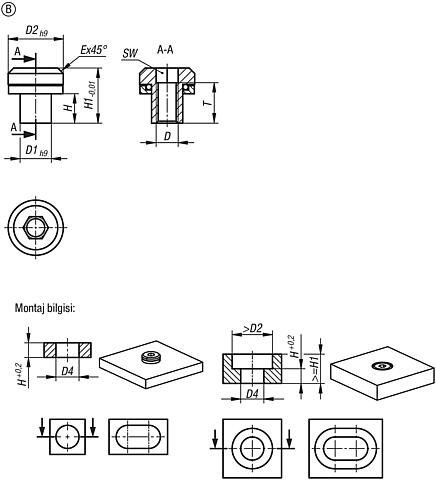

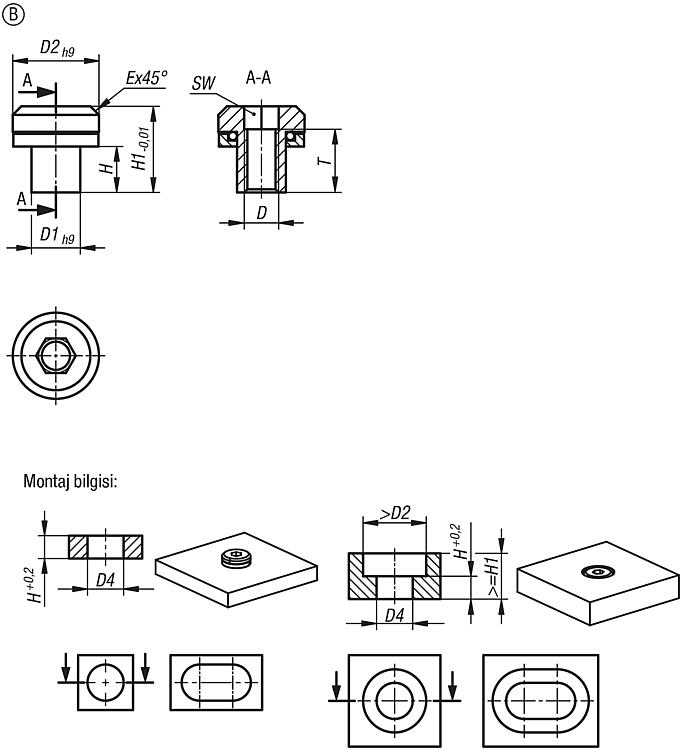

Çizimler

Hareketli yataklar için tolerans dengelemeli çelik
yassı başlı cıvatalar, içten dişli

Ürün seçimi/filtresi

Sipariş numarasıFormForm modeliDD1

D2EHH1TSWSıkma
torku
maks. Nm
maks. izinli
eksenel kuvvvet
N
CADAks.FiyatSipariş et
07532-206003004Biçten dişli ileM46101385421500 7,81 €
07532-206005004Biçten dişli ileM461015107421500 7,81 €
07532-207005005Biçten dişli ileM57121,2510,5754,53000 8,03 €
07532-207008005Biçten dişli ileM57121,2813,51054,53000 8,03 €
07532-208505006Biçten dişli ileM68,5151,5512867,54900 8,14 €
07532-208508006Biçten dişli ileM68,5151,58151167,54900 8,14 €
07532-210506008Biçten dişli ileM810,518261510818,56300 8,54 €
07532-210510008Biçten dişli ileM810,5182101914818,56300 8,54 €
