        Kama kilit pulları

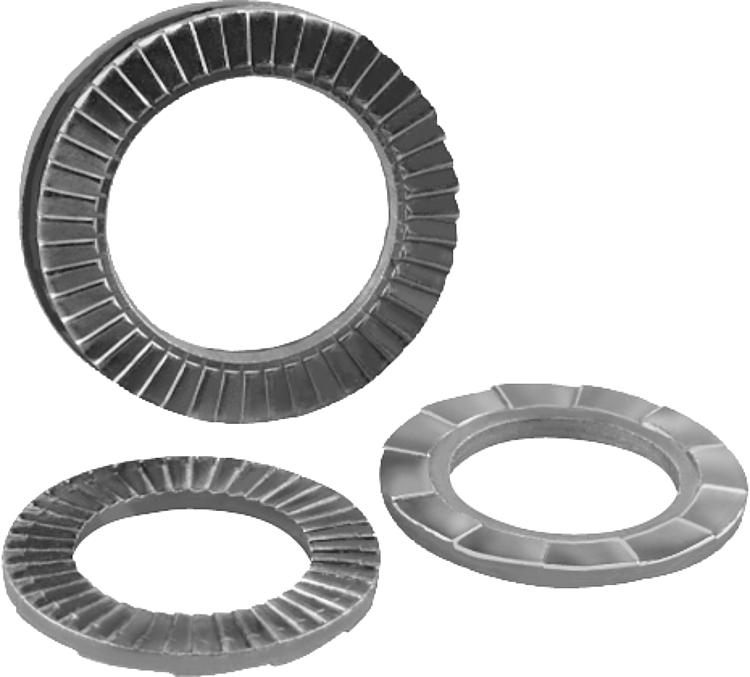

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik veya paslanmaz çelik.Model:Çelik: Çinko galvaniz kaplama, sertlik ≥ 465 HV 1.
Paslanmaz çelik: sertlik ≥ 520 HV 0,05.Bilgi:Kama kilit pulları, enine yüklere maruz kalan, salınımlara bağlı ve titreşimli cıvata bağlantılarının çözülmesini önler. Bağlantı, ayrıca düşük cıvata ön geriliminde de sağlanır. Dinamik yüklere maruz kalan cıvata bağlantılarında cıvatanın (somunun) kendiliğinden çözülmesi riski söz konusu olduğunda, cıvata (somun), eğimli yüzeyi ile doğrudan karşı pulun eğimli yüzeyine dayanan şekle bağlı bağlantılı pulu kendisine çeker. Başka bir ifadeyle, bir cıvata bağlantısı ne kadar çözülmeyi "deniyorsa", pulların kama etkisi bu denemeyi o kadar fazla engeller.

Teslimat, birbirlerine yapıştırılmış çift olarak yapılır.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07310 Kama kilit pulları

161 kB

Bağlantı elemanları standartlarına genel bakış

691 kB

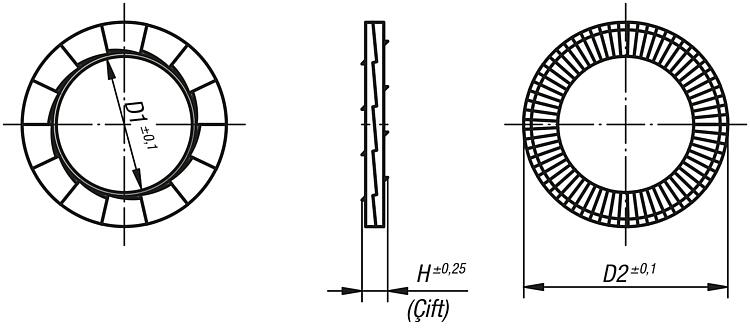

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	Cıvatalar için	Şunun için: Cıvatalar inç	D1	D2	H	Fiyat
07310-030718	çelik	M3	1/8	3,4	7	1,8	0,59 €
07310-050918	çelik	M5	3/16	5,4	9	1,8	0,59 €
07310-061118	çelik	M6	1/4	6,5	10,8	1,8	0,66 €
07310-081426	çelik	M8	5/16	8,7	13,5	2,5	0,68 €
07310-101726	çelik	M10	3/8	10,7	16,6	2,5	0,79 €
07310-122026	çelik	M12	1/2	13	19,5	2,5	0,97 €
07310-162537	çelik	M16	5/8	17	25,4	3,4	1,45 €
07310-182937	çelik	M18	11/16	19,5	29	3,4	2,24 €
07310-203137	çelik	M20	3/4	21,4	30,7	3,4	2,14 €
07310-030722	paslanmaz çelik A4	M3	1/8	3,4	7	2,2	1,43 €
07310-050922	paslanmaz çelik A4	M5	3/16	5,4	9	2,2	1,43 €
07310-061122	paslanmaz çelik A4	M6	1/4	6,5	10,8	2,2	1,60 €
07310-081422	paslanmaz çelik A4	M8	5/16	8,7	13,5	2,2	1,71 €
07310-101722	paslanmaz çelik A4	M10	3/8	10,7	16,6	2,2	2,02 €
07310-122022	paslanmaz çelik A4	M12	1/2	13	19,5	2,2	3,52 €
07310-162532	paslanmaz çelik A4	M16	5/8	17	25,4	3,2	5,37 €
07310-182932	paslanmaz çelik A4	M18	11/16	19,5	29	3,2	7,43 €
07310-203132	paslanmaz çelik A4	M20	3/4	21,4	30,7	3,2	7,60 €
07310-040918	çelik	M4	5/32	4,4	9	1,8	0,59 €
07310-061426	çelik	M6	1/4	6,5	13,5	2,5	0,72 €
07310-0817261	çelik	M8	5/16	8,7	16,6	2,5	0,89 €
07310-1021261	çelik	M10	3/8	10,7	21	2,5	1,05 €
07310-1225371	çelik	M12	1/2	13	25,4	3,4	1,60 €
07310-1631371	çelik	M16	5/8	17	30,7	3,4	2,31 €
07310-040922	paslanmaz çelik A4	M4	5/32	4,4	9	2,2	1,43 €
07310-061422	paslanmaz çelik A4	M6	1/4	6,5	13,5	2,2	1,77 €
07310-081722	paslanmaz çelik A4	M8	5/16	8,7	16,6	2,2	2,15 €
07310-122532	paslanmaz çelik A4	M12	1/2	13	25,4	3,2	6,74 €
07310-163132	paslanmaz çelik A4	M16	5/8	17	30,7	3,2	7,43 €
