        Büyük dış çaplı pullar DIN 9021

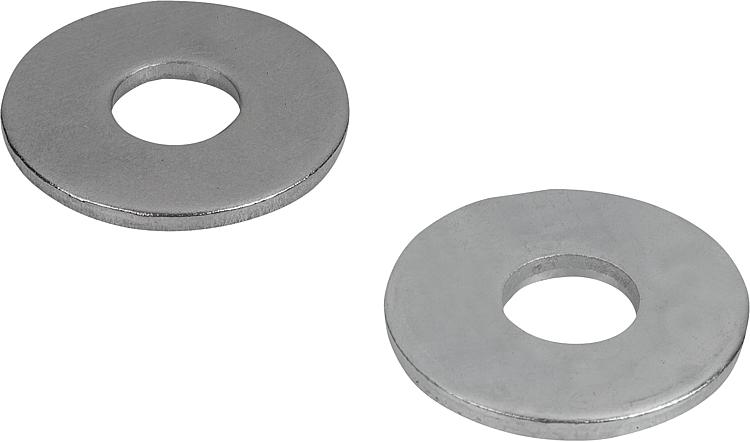

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik, paslanmaz çelik A2 veya paslanmaz çelik A4.Model:Çelik galvaniz kaplama, sertlik
D1 ≤ 14 = 140 HV.
D1 > 17 = 100 HV.
Paslanmaz çelik A2, yalın.
Paslanmaz çelik A4, yalın.Bilgi:Pulların dıç çapı: D2 = ~3 × D1.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07305 Büyük dış çaplı pullar DIN 9021

113 kB

Bağlantı elemanları standartlarına genel bakış

691 kB

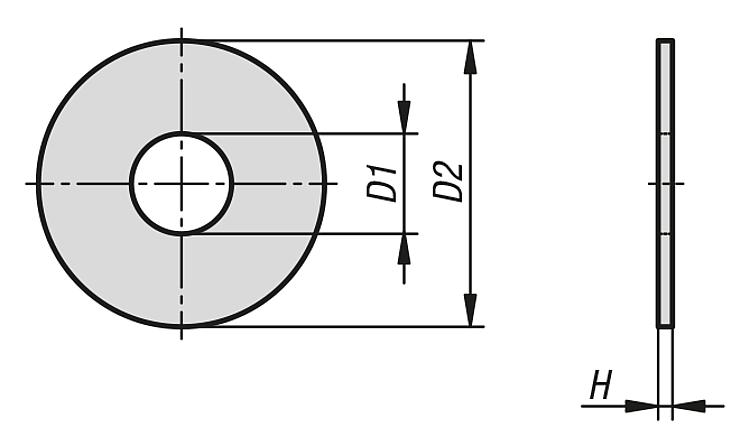

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	Cıvatalar için	D1	D2	H	Fiyat
07305-03	çelik	M3	3,2	9	0,8	0,15 €
07305-04	çelik	M4	4,3	12	1	0,29 €
07305-05	çelik	M5	5,3	15	1,2	0,32 €
07305-06	çelik	M6	6,4	18	1,6	0,37 €
07305-08	çelik	M8	8,4	24	2	0,43 €
07305-10	çelik	M10	10,5	30	2,5	0,77 €
07305-12	çelik	M12	13	37	3	0,84 €
07305-14	çelik	M14	15	44	3	1,14 €
07305-16	çelik	M16	17	50	3	1,44 €
07305-18	çelik	M18	20	56	4	2,51 €
07305-20	çelik	M20	22	60	4	2,85 €
07305-24	çelik	M24	26	72	5	4,22 €
07305-30	çelik	M30	33	92	6	9,21 €
07305-103	paslanmaz çelik A2	M3	3,2	9	0,8	0,21 €
07305-104	paslanmaz çelik A2	M4	4,3	12	1	0,33 €
07305-105	paslanmaz çelik A2	M5	5,3	15	1,2	0,39 €
07305-106	paslanmaz çelik A2	M6	6,4	18	1,6	0,43 €
07305-108	paslanmaz çelik A2	M8	8,4	24	2	0,49 €
07305-110	paslanmaz çelik A2	M10	10,5	30	2,5	0,94 €
07305-112	paslanmaz çelik A2	M12	13	37	3	1,30 €
07305-114	paslanmaz çelik A2	M14	15	44	3	1,44 €
07305-116	paslanmaz çelik A2	M16	17	50	3	1,77 €
07305-118	paslanmaz çelik A2	M18	20	56	4	2,83 €
07305-120	paslanmaz çelik A2	M20	22	60	4	3,21 €
07305-124	paslanmaz çelik A2	M24	26	72	5	4,99 €
07305-603	paslanmaz çelik A4	M3	3,2	9	0,8	0,28 €
07305-604	paslanmaz çelik A4	M4	4,3	12	1	0,44 €
07305-605	paslanmaz çelik A4	M5	5,3	15	1,2	0,51 €
07305-606	paslanmaz çelik A4	M6	6,4	18	1,6	0,56 €
07305-608	paslanmaz çelik A4	M8	8,4	24	2	0,66 €
07305-610	paslanmaz çelik A4	M10	10,5	30	2,5	1,20 €
07305-612	paslanmaz çelik A4	M12	13	37	3	1,68 €
07305-614	paslanmaz çelik A4	M14	15	44	3	1,85 €
07305-616	paslanmaz çelik A4	M16	17	50	3	2,31 €
07305-618	paslanmaz çelik A4	M18	20	56	4	3,69 €
07305-620	paslanmaz çelik A4	M20	22	60	4	4,16 €
07305-624	paslanmaz çelik A4	M24	26	72	5	6,52 €
