        Çelik kilitleme pulu

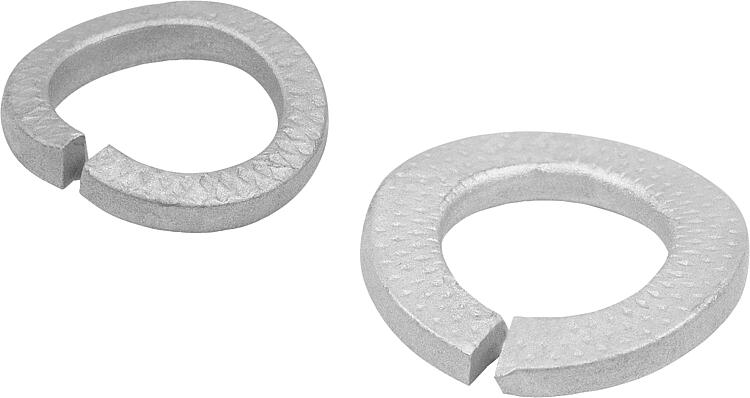

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik kilitleme pulu.Model:Çelik çinko lamel kaplama.Bilgi:Kilitleme pulları, yüksek gerilimli vida bağlantıları için geliştirilmiş özel segmanlardır ve yüksek derecede güvenlik sunar.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07304-02 Çelik kilitleme pulu

133 kB

Bağlantı elemanları standartlarına genel bakış

691 kB

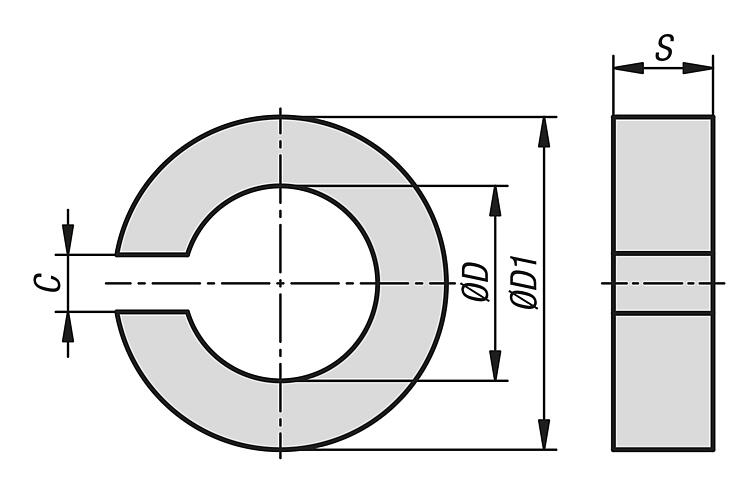

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	C	D	D1	Kalınlık	Cıvatalar için	Fiyat
07304-02-004	standart	0,8	4,1	7,6	0,8	M4	0,12 €
07304-02-005	standart	1	5,1	9,2	1	M5	0,12 €
07304-02-006	standart	1,3	6,1	11,8	1,3	M6	0,12 €
07304-02-008	standart	1,6	8,1	14,8	1,6	M8	0,12 €
07304-02-010	standart	1,8	10,2	18,1	1,8	M10	0,18 €
07304-02-012	standart	2,1	12,2	21,1	2,1	M12	0,24 €
07304-02-014	standart	2,4	14,6	24,1	2,4	M14	0,47 €
07304-02-016	standart	2,8	16,2	27,4	2,8	M16	0,60 €
07304-02-018	standart	2,8	18,2	29,4	2,8	M18	0,71 €
07304-02-020	standart	3,2	20,2	33,6	3,2	M20	0,83 €
07304-02-104	Silindir başlı cıvatalar için	1,2	4,1	7	1,2	M4	0,12 €
07304-02-105	Silindir başlı cıvatalar için	1,6	5,1	8,8	1,6	M5	0,12 €
07304-02-106	Silindir başlı cıvatalar için	1,6	6,1	9,9	1,6	M6	0,12 €
07304-02-108	Silindir başlı cıvatalar için	2	8,1	12,7	2	M8	0,12 €
07304-02-110	Silindir başlı cıvatalar için	2,5	10,2	16,1	2,5	M10	0,18 €
07304-02-112	Silindir başlı cıvatalar için	2,5	12,2	18,3	2,5	M12	0,24 €
07304-02-116	Silindir başlı cıvatalar için	3,5	16,2	24,6	3,5	M16	0,47 €
07304-02-120	Silindir başlı cıvatalar için	4,5	20,2	30,6	4,5	M20	1,01 €
