        Çelik veya paslanmaz çelik yaylı rondela DIN 7980

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik veya paslanmaz çelik yaylı rondela.Model:Kaplamasız veya galvaniz çelik.
Kaplamasız paslanmaz çelik.Bilgi:DIN 7980 yaylı rondela, vida veya saplamalarla birlikte kullanılmak üzere özel olarak geliştirilmiş bir puldur. Bağlantıyı sabitlemek ve vidanın çözülmesini veya gevşemesini önlemek için kullanılır.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07304-01 Çelik veya paslanmaz çelik yaylı rondela DIN 7980

170 kB

Bağlantı elemanları standartlarına genel bakış

691 kB

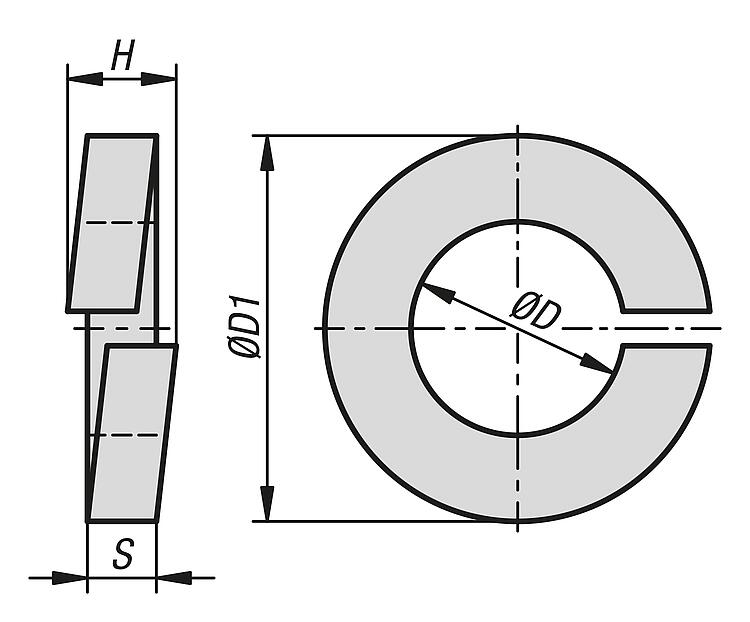

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	Yüzey Ana gövde	D	D1	Kalınlık	H	Cıvatalar için	Fiyat
07304-01-030	çelik	kaplamasız	3,1	5,6	1	2,36	M3	0,12 €
07304-01-040	çelik	kaplamasız	4,1	7	1,2	2,83	M4	0,12 €
07304-01-050	çelik	kaplamasız	5,1	8,8	1,6	3,78	M5	0,12 €
07304-01-060	çelik	kaplamasız	6,1	9,9	1,6	3,78	M6	0,12 €
07304-01-080	çelik	kaplamasız	8,1	12,7	2	4,72	M8	0,12 €
07304-01-100	çelik	kaplamasız	10,2	16	2,5	5,9	M10	0,12 €
07304-01-120	çelik	kaplamasız	12,2	18	2,5	5,9	M12	0,12 €
07304-01-140	çelik	kaplamasız	14,2	21,1	3	7,1	M14	0,14 €
07304-01-160	çelik	kaplamasız	16,2	24,4	3,5	8,25	M16	0,14 €
07304-01-180	çelik	kaplamasız	18,2	26,4	3,5	8,25	M18	0,18 €
07304-01-200	çelik	kaplamasız	20,2	30,6	4,5	10,6	M20	0,26 €
07304-01-031	çelik	galvaniz kaplama	3,1	5,6	1	2,36	M3	0,12 €
07304-01-041	çelik	galvaniz kaplama	4,1	7	1,2	2,83	M4	0,12 €
07304-01-051	çelik	galvaniz kaplama	5,1	8,8	1,6	3,78	M5	0,12 €
07304-01-061	çelik	galvaniz kaplama	6,1	9,9	1,6	3,78	M6	0,12 €
07304-01-081	çelik	galvaniz kaplama	8,1	12,7	2	4,72	M8	0,12 €
07304-01-101	çelik	galvaniz kaplama	10,2	16	2,5	5,9	M10	0,12 €
07304-01-121	çelik	galvaniz kaplama	12,2	18	2,5	5,9	M12	0,14 €
07304-01-141	çelik	galvaniz kaplama	14,2	21,1	3	7,1	M14	0,22 €
07304-01-161	çelik	galvaniz kaplama	16,2	24,4	3,5	8,25	M16	0,30 €
07304-01-181	çelik	galvaniz kaplama	18,2	26,4	3,5	8,25	M18	0,36 €
07304-01-201	çelik	galvaniz kaplama	20,2	30,6	4,5	10,6	M20	0,60 €
07304-01-1030	paslanmaz çelik A2	kaplamasız	3,1	5,6	1	2,36	M3	0,12 €
07304-01-1040	paslanmaz çelik A2	kaplamasız	4,1	7	1,2	2,83	M4	0,12 €
07304-01-1050	paslanmaz çelik A2	kaplamasız	5,1	8,8	1,6	3,78	M5	0,12 €
07304-01-1060	paslanmaz çelik A2	kaplamasız	6,1	9,9	1,6	3,78	M6	0,15 €
07304-01-1080	paslanmaz çelik A2	kaplamasız	8,1	12,7	2	4,72	M8	0,26 €
07304-01-1100	paslanmaz çelik A2	kaplamasız	10,2	16	2,5	5,9	M10	0,41 €
07304-01-1120	paslanmaz çelik A2	kaplamasız	12,2	18	2,5	5,9	M12	0,51 €
07304-01-1160	paslanmaz çelik A2	kaplamasız	16,2	24,4	3,5	8,25	M16	1,17 €
07304-01-6040	paslanmaz çelik A4	kaplamasız	4,1	7	1,2	2,83	M4	0,12 €
07304-01-6050	paslanmaz çelik A4	kaplamasız	5,1	8,8	1,6	3,78	M5	0,15 €
07304-01-6060	paslanmaz çelik A4	kaplamasız	6,1	9,9	1,6	3,78	M6	0,18 €
07304-01-6080	paslanmaz çelik A4	kaplamasız	8,1	12,7	2	4,72	M8	0,36 €
07304-01-6100	paslanmaz çelik A4	kaplamasız	10,2	16	2,5	5,9	M10	0,58 €
07304-01-6120	paslanmaz çelik A4	kaplamasız	12,2	18	2,5	5,9	M12	0,70 €
07304-01-6160	paslanmaz çelik A4	kaplamasız	16,2	24,4	3,5	8,25	M16	1,54 €
07304-01-6200	paslanmaz çelik A4	kaplamasız	20,2	30,6	4,5	10,6	M20	3,51 €
