        Çanak rondela DIN 6796

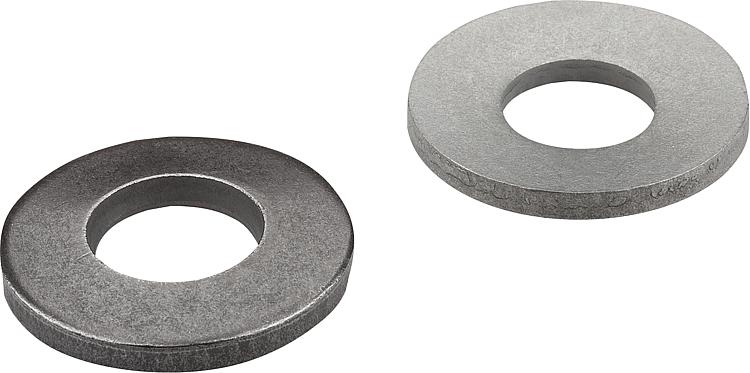

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Yay çeliği.Model:sertleştirilmiş, kaplamasız yağlı veya mekanik galvaniz kaplama.Bilgi:Çanak rondela, sahip olduğu özel biçimi (bir disk yay şeklinde biçimlendirilmiş) sayesinde yüksek yay etkisine ulaşır. Çanak rondelaya yüklenme (bastırma) sırasında meydana gelen yay kuvveti, 8.8 - 10.9 mukavemet sınıfındaki bir cıvatanın baskı kuvvetinin %70 - %90'ı kadardır.

Çanak rondelalar, cıvata bağlantılarındaki deformasyonların dengelenmesi ve bunun sonucunda bağlantının gevşemesi veya çözülmesinin önlenmesi için kullanılır. Sabitleme, tamamen kuvvet bağlı bağlama şeklindedir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07303 Çanak rondela DIN 6796

157 kB

Dayanım sınıfları

127 kB

Bağlantı elemanları standartlarına genel bakış

691 kB

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

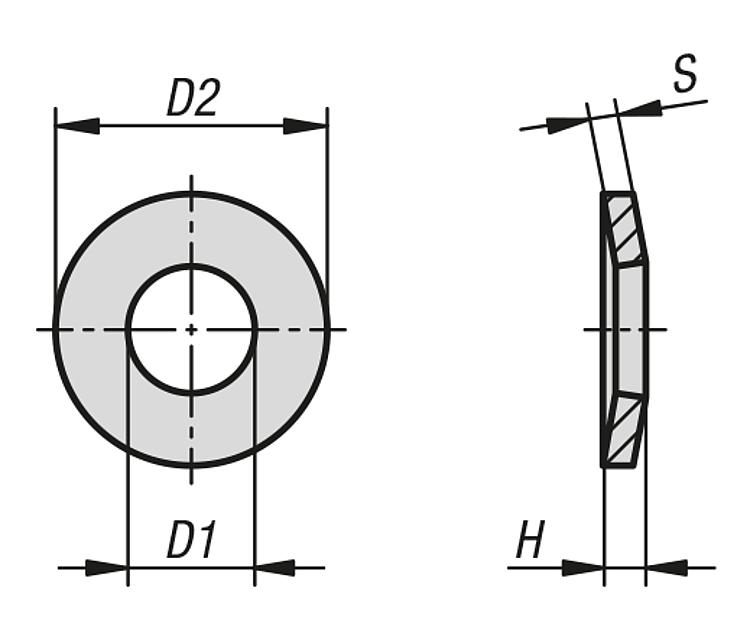

Sipariş numarası	Yüzey Ana gövde	Cıvatalar için	D1	D2	H	S	Fiyat
07303-04	sertleştirilmiş, yalın ve yağlanmış	M4	4,3	9	1,3	1	0,15 €
07303-05	sertleştirilmiş, yalın ve yağlanmış	M5	5,3	11	1,55	1,2	0,21 €
07303-06	sertleştirilmiş, yalın ve yağlanmış	M6	6,4	14	2	1,5	0,28 €
07303-08	sertleştirilmiş, yalın ve yağlanmış	M8	8,4	18	2,6	2	0,35 €
07303-10	sertleştirilmiş, yalın ve yağlanmış	M10	10,5	23	3,2	2,5	0,40 €
07303-12	sertleştirilmiş, yalın ve yağlanmış	M12	13	29	3,95	3	0,47 €
07303-14	sertleştirilmiş, yalın ve yağlanmış	M14	15	35	4,65	3,5	1,35 €
07303-16	sertleştirilmiş, yalın ve yağlanmış	M16	17	39	5,25	4	1,69 €
07303-18	sertleştirilmiş, yalın ve yağlanmış	M18	19	42	5,8	4,5	2,10 €
07303-20	sertleştirilmiş, yalın ve yağlanmış	M20	21	45	6,4	5	2,40 €
07303-22	sertleştirilmiş, yalın ve yağlanmış	M22	23	49	7,05	5,5	2,68 €
07303-24	sertleştirilmiş, yalın ve yağlanmış	M24	25	56	7,75	6	4,51 €
07303-30	sertleştirilmiş, yalın ve yağlanmış	M30	31	70	9,2	7	7,73 €
07303-104	galvaniz kaplama	M4	4,3	9	1,3	1	0,16 €
07303-105	galvaniz kaplama	M5	5,3	11	1,55	1,2	0,22 €
07303-106	galvaniz kaplama	M6	6,4	14	2	1,5	0,29 €
07303-108	galvaniz kaplama	M8	8,4	18	2,6	2	0,36 €
07303-110	galvaniz kaplama	M10	10,5	23	3,2	2,5	0,43 €
07303-112	galvaniz kaplama	M12	13	29	3,95	3	0,49 €
07303-114	galvaniz kaplama	M14	15	35	4,65	3,5	1,37 €
07303-116	galvaniz kaplama	M16	17	39	5,25	4	1,71 €
07303-118	galvaniz kaplama	M18	19	42	5,8	4,5	2,14 €
07303-120	galvaniz kaplama	M20	21	45	6,4	5	2,43 €
07303-122	galvaniz kaplama	M22	23	49	7,05	5,5	2,75 €
07303-124	galvaniz kaplama	M24	25	56	7,75	6	4,58 €
07303-130	galvaniz kaplama	M30	31	70	9,2	7	8,33 €
