        Uzatma somunları 3 D yüksek

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Islah çeliği.Model:Çelik, mukavemet sınıfı 10, perdahlı.

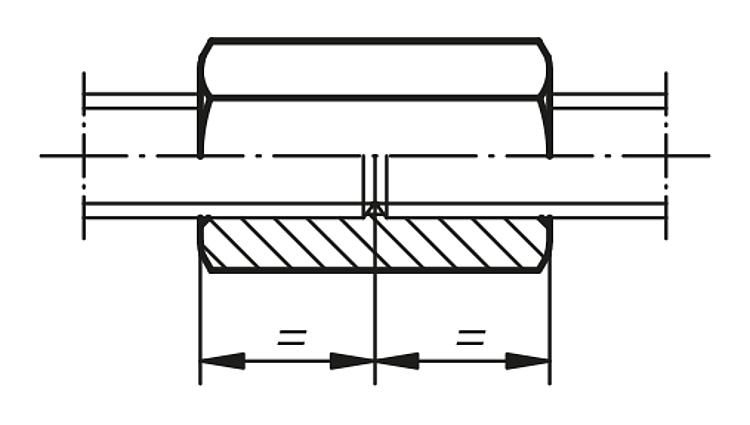

Bilgi:Fonksiyon ve güvenlik sebeplerinden dolayı cıvatalar, her iki taraftan en fazla yarım somun yüksekliği kadar vidalanmalıdır. Minimum vidalama uzunluğu = 1x çap.Talep üzerine:DIN ISO 272 uyarınca anahtar ağzı ölçüleri.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07220 Uzatma somunları 3 D yüksek

121 kB

Dayanım sınıfları

127 kB

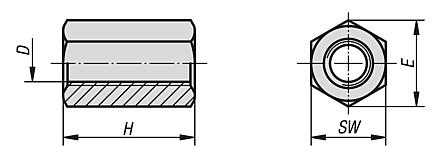

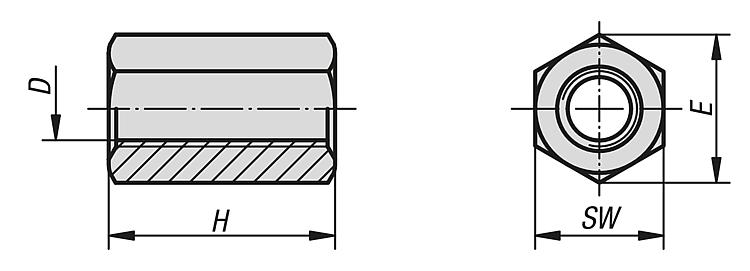

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	H = 3 x D	SW	E	Fiyat
07220-06	M6	18	10	11,5	1,30 €
07220-08	M8	24	13	15	1,30 €
07220-10	M10	30	17	19,6	1,47 €
07220-12	M12	36	19	21,9	1,70 €
07220-14	M14	42	22	25,4	2,65 €
07220-16	M16	48	24	27,7	3,02 €
07220-18	M18	54	27	31,2	4,24 €
07220-20	M20	60	30	34,6	5,80 €
07220-22	M22	66	32	36,9	9,02 €
07220-24	M24	72	36	41,6	11,20 €
07220-27	M27	81	41	47,3	17,60 €
07220-30	M30	90	46	53,1	23,55 €
07220-36	M36	108	55	63,5	51,05 €
