        Kare somunlar, düşük profilli DIN 562

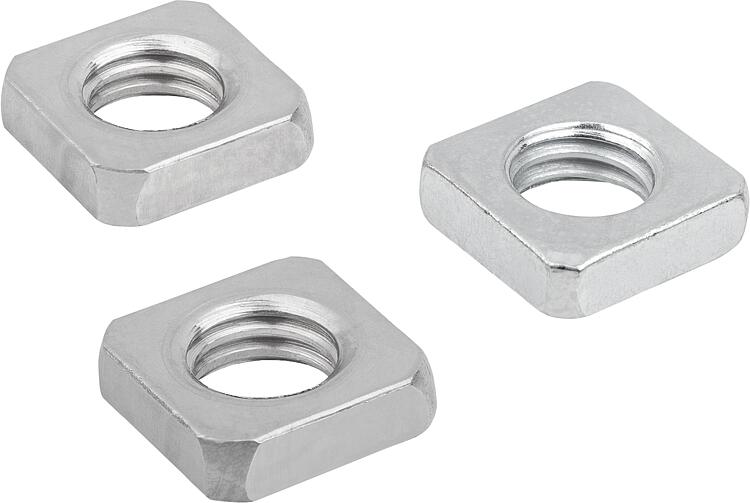

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik, paslanmaz çelik A2 veya paslanmaz çelik A4.Model:Çelik sertlik sınıfı 11H, yalın (siyah) veya galvanizli.
Paslanmaz çelik A2, yalın.
Paslanmaz çelik A4, yalın.Bilgi:DIN 562 ürün sınıfı B'ye uygun kare somun düz tasarımı ile karakterize edilir.

Kare somunlar genellikle enjeksiyon kalıplı parçalarda geçme somun olarak kullanılır veya diğer bileşenleri vidalamak için kayar blok olarak kullanmak amacıyla muhafaza profillerine (ekstrüde alüminyum profiller) yerleştirilir. Kare somunlar da kafes somunların temelini oluşturur. Kare somunlar, geleneksel altıgen somunlara kıyasla daha iyi dönme önleme koruması sunar.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07209-01 Kare somunlar, düşük profilli DIN 562

143 kB

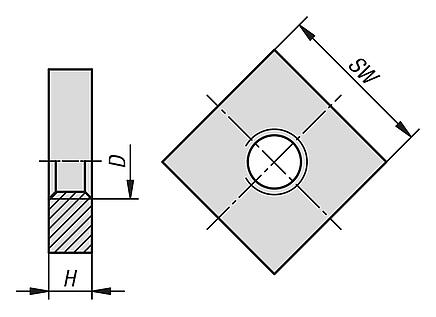

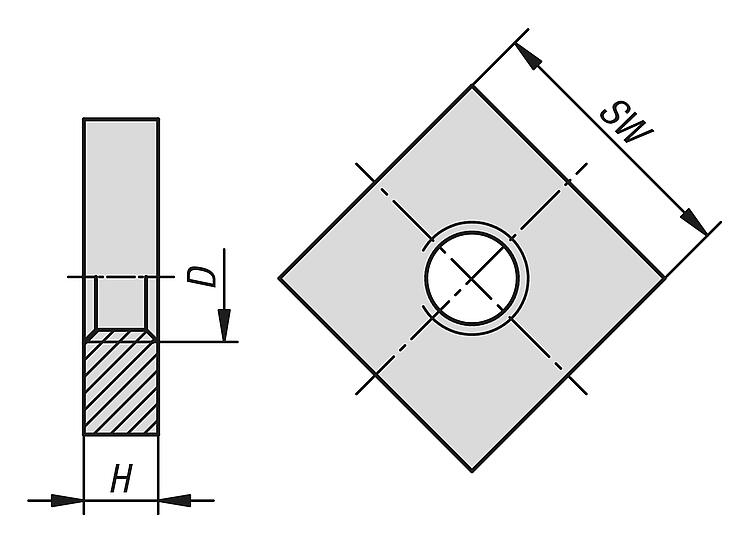

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	Yüzey Ana gövde	D	H	SW	Fiyat
07209-01-03	çelik	kaplamasız (siyah)	M3	1,8	5,5	0,12 €
07209-01-04	çelik	kaplamasız (siyah)	M4	2,2	7	0,12 €
07209-01-05	çelik	kaplamasız (siyah)	M5	2,7	8	0,16 €
07209-01-06	çelik	kaplamasız (siyah)	M6	3,2	10	0,18 €
07209-01-08	çelik	kaplamasız (siyah)	M8	4	13	0,30 €
07209-01-10	çelik	kaplamasız (siyah)	M10	5	17	0,46 €
07209-01-203	çelik	çinko galvaniz kaplama	M3	1,8	5,5	0,12 €
07209-01-204	çelik	çinko galvaniz kaplama	M4	2,2	7	0,12 €
07209-01-205	çelik	çinko galvaniz kaplama	M5	2,7	8	0,21 €
07209-01-206	çelik	çinko galvaniz kaplama	M6	3,2	10	0,24 €
07209-01-208	çelik	çinko galvaniz kaplama	M8	4	13	0,38 €
07209-01-210	çelik	çinko galvaniz kaplama	M10	5	17	0,70 €
07209-01-103	paslanmaz çelik A2	kaplamasız	M3	1,8	5,5	0,17 €
07209-01-104	paslanmaz çelik A2	kaplamasız	M4	2,2	7	0,17 €
07209-01-105	paslanmaz çelik A2	kaplamasız	M5	2,7	8	0,22 €
07209-01-106	paslanmaz çelik A2	kaplamasız	M6	3,2	10	0,25 €
07209-01-108	paslanmaz çelik A2	kaplamasız	M8	4	13	0,45 €
07209-01-110	paslanmaz çelik A2	kaplamasız	M10	5	17	0,77 €
07209-01-603	paslanmaz çelik A4	kaplamasız	M3	1,8	5,5	0,18 €
07209-01-604	paslanmaz çelik A4	kaplamasız	M4	2,2	7	0,22 €
07209-01-605	paslanmaz çelik A4	kaplamasız	M5	2,7	8	0,24 €
07209-01-606	paslanmaz çelik A4	kaplamasız	M6	3,2	10	0,26 €
07209-01-608	paslanmaz çelik A4	kaplamasız	M8	4	13	0,47 €
07209-01-610	paslanmaz çelik A4	kaplamasız	M10	5	17	0,94 €
