        Kelebek somunlar

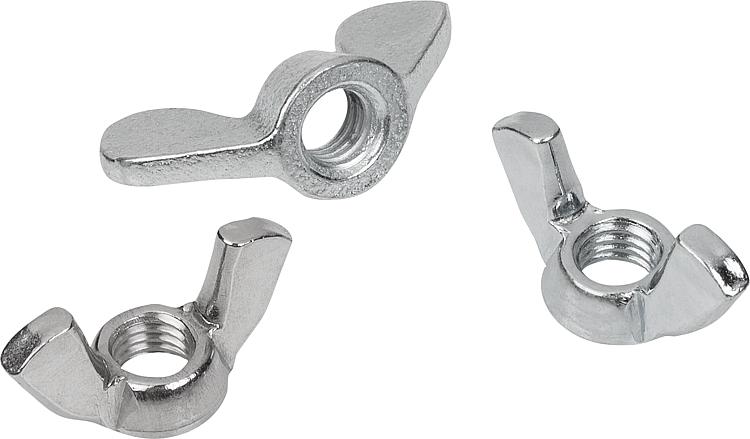

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Çelik (M12 temper döküm itibaren Alman Formu) veya paslanmaz çelik A2.Model:Çelik ve temper döküm: Çinko galvaniz kaplama.
Paslanmaz çelik: Kaplamasız.Bilgi:Kelebek somunlar, herhangi bir alet kullanılmadan elle sıkılabilir ve (çoğu zaman) tekrar çözülebilir.Çizim bilgisi:

DE = Alman Formu DIN 315 standardına benzer
AM = Amerikan Formu

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07200 Kelebek somunlar

132 kB

Çizimler (toplu genel bakış)

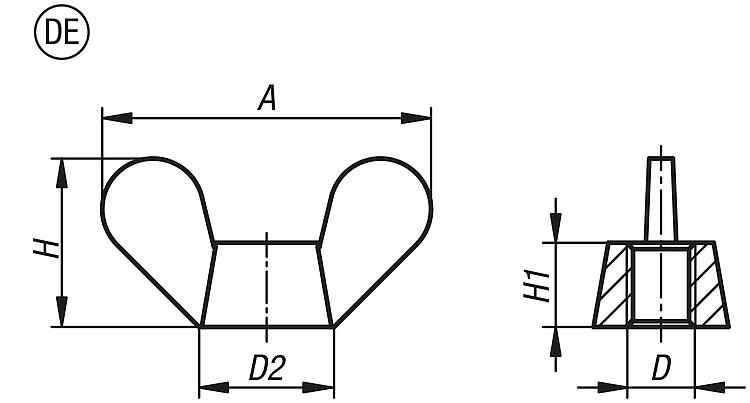

Kelebek somunlar, Form DE, Alman Formu DIN 315 standardına benzer

daha fazla bilgi

Çizimler

Kelebek somunlar, Form DE, Alman Formu DIN 315 standardına benzer

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	D	A maks.	D2 maks.	H	H1	Fiyat
07200-104	DE	çelik	M4	20	8	10,5	4,6	1,00 €
07200-105	DE	çelik	M5	26	11	13	6,5	1,05 €
07200-106	DE	çelik	M6	33	13	17	8	1,30 €
07200-108	DE	çelik	M8	39	16	20	10	1,63 €
07200-110	DE	çelik	M10	51	20	25	12	3,30 €
07200-112	DE	temper döküm	M12	65	23	33,5	14	4,61 €
07200-116	DE	temper döküm	M16	73	29	37,5	17	7,05 €
07200-120	DE	temper döküm	M20	90	35	46,5	21	23,93 €
07200-1104	DE	paslanmaz çelik A2	M4	20	8	10,5	4,6	1,87 €
07200-1105	DE	paslanmaz çelik A2	M5	26	11	13	6,5	1,70 €
07200-1106	DE	paslanmaz çelik A2	M6	33	13	17	8	1,82 €
07200-1108	DE	paslanmaz çelik A2	M8	39	16	20	10	2,19 €
07200-1110	DE	paslanmaz çelik A2	M10	51	20	25	12	3,02 €
07200-1112	DE	paslanmaz çelik A2	M12	65	23	33,5	14	5,65 €
07200-1116	DE	paslanmaz çelik A2	M16	73	29	37,5	17	8,11 €
07200-1120	DE	paslanmaz çelik A2	M20	90	35	46,5	21	15,88 €

Kelebek somunlar, Form AM, Amerikan Formu

daha fazla bilgi

Çizimler

Kelebek somunlar, Form AM, Amerikan Formu

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	D	A maks.	D2 maks.	H	H1	Fiyat
07200-204	AM	çelik	M4	18,5	8	8,8	3	0,40 €
07200-205	AM	çelik	M5	22	11	10,5	4	0,45 €
07200-206	AM	çelik	M6	26,8	13	12,9	4,9	0,49 €
07200-208	AM	çelik	M8	30,3	14	14,8	5,4	0,66 €
07200-210	AM	çelik	M10	35,3	16,5	17,3	6,3	1,04 €
07200-212	AM	çelik	M12	47,5	22,5	22,5	7,9	2,19 €
07200-1204	AM	paslanmaz çelik A2	M4	18,5	8	8,8	3	0,49 €
07200-1205	AM	paslanmaz çelik A2	M5	22	11	10,5	4	0,54 €
07200-1206	AM	paslanmaz çelik A2	M6	26,8	13	12,9	4,9	0,78 €
07200-1208	AM	paslanmaz çelik A2	M8	30,3	14	14,8	5,4	0,97 €
07200-1210	AM	paslanmaz çelik A2	M10	35,3	16,5	17,3	6,3	1,97 €
07200-1212	AM	paslanmaz çelik A2	M12	47,5	22,5	22,5	7,9	3,91 €
