        Flanşlı ve tırtıllı altıgen cıvatalar

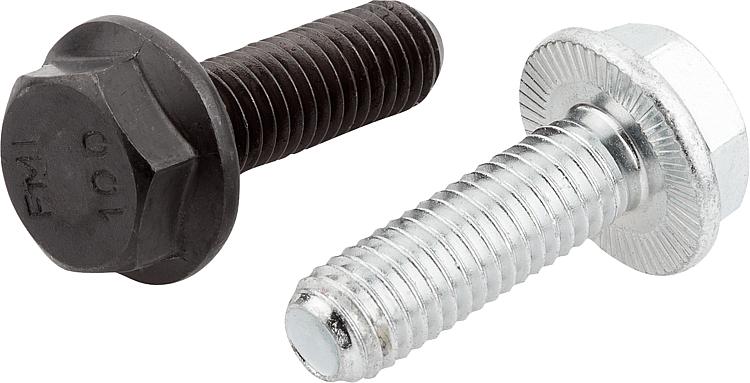

Ürün açıklaması/Ürün resimleri

AçıklamaModel:Kaplamasız (siyah) veya çinko galvaniz kaplama.
Yüzey sertleştirilmiş en az 550HV.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 07173 Flanşlı ve tırtıllı altıgen cıvatalar

183 kB

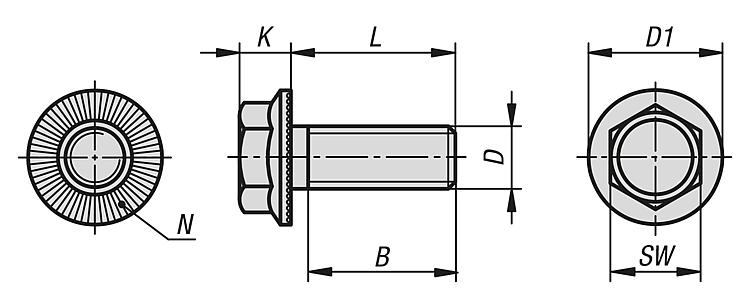

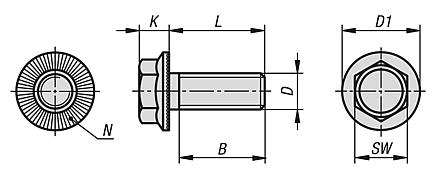

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Sağlamlık sınıfı	Yüzey Ana gövde	B	D	L	D1	K	SW	N (sayı)	Fiyat
07173-305X10	100	kaplamasız (siyah)	8,4	M5	10	11,2	4,3	8	28	0,64 €
07173-305X12	100	kaplamasız (siyah)	10,4	M5	12	11,2	4,3	8	28	0,67 €
07173-305X16	100	kaplamasız (siyah)	14,4	M5	16	11,2	4,3	8	28	0,69 €
07173-305X20	100	kaplamasız (siyah)	18,4	M5	20	11,2	4,3	8	28	0,84 €
07173-306X10	100	kaplamasız (siyah)	8	M6	10	14,2	5,5	10	36	0,62 €
07173-306X12	100	kaplamasız (siyah)	10	M6	12	14,2	5,5	10	36	0,64 €
07173-306X16	100	kaplamasız (siyah)	14	M6	16	14,2	5,5	10	36	0,66 €
07173-306X20	100	kaplamasız (siyah)	18	M6	20	14,2	5,5	10	36	0,68 €
07173-306X25	100	kaplamasız (siyah)	23	M6	25	14,2	5,5	10	36	0,71 €
07173-308X12	100	kaplamasız (siyah)	9,5	M8	12	18,2	7	13	48	1,91 €
07173-308X16	100	kaplamasız (siyah)	13,5	M8	16	18,2	7	13	48	1,97 €
07173-308X20	100	kaplamasız (siyah)	17,5	M8	20	18,2	7	13	48	2,09 €
07173-308X25	100	kaplamasız (siyah)	22,5	M8	25	18,2	7	13	48	2,15 €
07173-308X30	100	kaplamasız (siyah)	27,5	M8	30	18,2	7	13	48	2,19 €
07173-308X35	100	kaplamasız (siyah)	32,5	M8	35	18,2	7	13	48	2,21 €
07173-308X40	100	kaplamasız (siyah)	37,5	M8	40	18,2	7	13	48	2,56 €
07173-310X16	100	kaplamasız (siyah)	13	M10	16	21	8,5	15	48	2,40 €
07173-310X20	100	kaplamasız (siyah)	17	M10	20	21	8,5	15	48	2,66 €
07173-310X25	100	kaplamasız (siyah)	22	M10	25	21	8,5	15	48	2,70 €
07173-310X30	100	kaplamasız (siyah)	27	M10	30	21	8,5	15	48	2,70 €
07173-310X35	100	kaplamasız (siyah)	32	M10	35	21	8,5	15	48	2,92 €
07173-310X40	100	kaplamasız (siyah)	37	M10	40	21	8,5	15	48	2,96 €
07173-310X45	100	kaplamasız (siyah)	42	M10	45	21	8,5	15	48	3,12 €
07173-310X50	100	kaplamasız (siyah)	47	M10	50	21	8,5	15	48	3,25 €
07173-312X20	100	kaplamasız (siyah)	16,5	M12	20	24	10	17	60	3,01 €
07173-312X25	100	kaplamasız (siyah)	21,5	M12	25	24	10	17	60	3,12 €
07173-312X30	100	kaplamasız (siyah)	26,5	M12	30	24	10	17	60	3,51 €
07173-312X35	100	kaplamasız (siyah)	31,5	M12	35	24	10	17	60	3,66 €
07173-312X40	100	kaplamasız (siyah)	36,5	M12	40	24	10	17	60	3,74 €
07173-312X45	100	kaplamasız (siyah)	41,5	M12	45	24	10	17	60	4,08 €
07173-312X50	100	kaplamasız (siyah)	46,5	M12	50	24	10	17	60	4,17 €
07173-312X55	100	kaplamasız (siyah)	51,5	M12	55	24	10	17	60	4,31 €
07173-312X60	100	kaplamasız (siyah)	56,5	M12	60	24	10	17	60	5,12 €
07173-312X75	100	kaplamasız (siyah)	71,5	M12	75	24	10	17	60	5,49 €
07173-316X25	100	kaplamasız (siyah)	21	M16	25	31	14	22	72	5,72 €
07173-316X30	100	kaplamasız (siyah)	26	M16	30	31	14	22	72	5,80 €
07173-316X35	100	kaplamasız (siyah)	31	M16	35	31	14	22	72	6,97 €
07173-316X40	100	kaplamasız (siyah)	36	M16	40	31	14	22	72	7,03 €
07173-316X45	100	kaplamasız (siyah)	41	M16	45	31	14	22	72	7,22 €
07173-316X50	100	kaplamasız (siyah)	46	M16	50	31	14	22	72	7,45 €
07173-316X55	100	kaplamasız (siyah)	51	M16	55	31	14	22	72	8,41 €
07173-316X60	100	kaplamasız (siyah)	56	M16	60	31	14	22	72	8,53 €
07173-316X65	100	kaplamasız (siyah)	61	M16	65	31	14	22	72	8,68 €
07173-316X70	100	kaplamasız (siyah)	66	M16	70	31	14	22	72	8,83 €
07173-505X10	100	çinko galvaniz kaplama	8,4	M5	10	11,2	4,3	8	28	0,66 €
07173-505X12	100	çinko galvaniz kaplama	10,4	M5	12	11,2	4,3	8	28	0,68 €
07173-505X16	100	çinko galvaniz kaplama	14,4	M5	16	11,2	4,3	8	28	0,71 €
07173-505X20	100	çinko galvaniz kaplama	18,4	M5	20	11,2	4,3	8	28	0,85 €
07173-506X10	100	çinko galvaniz kaplama	8	M6	10	14,2	5,5	10	36	0,63 €
07173-506X12	100	çinko galvaniz kaplama	10	M6	12	14,2	5,5	10	36	0,66 €
07173-506X16	100	çinko galvaniz kaplama	14	M6	16	14,2	5,5	10	36	0,67 €
07173-506X20	100	çinko galvaniz kaplama	18	M6	20	14,2	5,5	10	36	0,69 €
07173-506X25	100	çinko galvaniz kaplama	23	M6	25	14,2	5,5	10	36	0,72 €
07173-508X12	100	çinko galvaniz kaplama	9,5	M8	12	18,2	7	13	48	1,94 €
07173-508X16	100	çinko galvaniz kaplama	13,5	M8	16	18,2	7	13	48	1,98 €
07173-508X20	100	çinko galvaniz kaplama	17,5	M8	20	18,2	7	13	48	2,10 €
07173-508X25	100	çinko galvaniz kaplama	22,5	M8	25	18,2	7	13	48	2,16 €
07173-508X30	100	çinko galvaniz kaplama	27,5	M8	30	18,2	7	13	48	2,20 €
07173-508X40	100	çinko galvaniz kaplama	37,5	M8	40	18,2	7	13	48	2,58 €
07173-510X16	100	çinko galvaniz kaplama	13	M10	16	21	8,5	15	48	2,42 €
07173-510X20	100	çinko galvaniz kaplama	17	M10	20	21	8,5	15	48	2,67 €
07173-510X25	100	çinko galvaniz kaplama	22	M10	25	21	8,5	15	48	2,73 €
07173-510X30	100	çinko galvaniz kaplama	27	M10	30	21	8,5	15	48	2,73 €
07173-510X35	100	çinko galvaniz kaplama	32	M10	35	21	8,5	15	48	2,93 €
07173-510X40	100	çinko galvaniz kaplama	37	M10	40	21	8,5	15	48	2,99 €
07173-510X50	100	çinko galvaniz kaplama	47	M10	50	21	8,5	15	48	3,28 €
07173-512X20	100	çinko galvaniz kaplama	16,5	M12	20	24	10	17	60	3,02 €
07173-512X25	100	çinko galvaniz kaplama	21,5	M12	25	24	10	17	60	3,13 €
07173-512X30	100	çinko galvaniz kaplama	26,5	M12	30	24	10	17	60	3,52 €
07173-512X35	100	çinko galvaniz kaplama	31,5	M12	35	24	10	17	60	3,69 €
07173-512X40	100	çinko galvaniz kaplama	36,5	M12	40	24	10	17	60	3,75 €
07173-512X45	100	çinko galvaniz kaplama	41,5	M12	45	24	10	17	60	4,09 €
07173-512X50	100	çinko galvaniz kaplama	46,5	M12	50	24	10	17	60	4,20 €
07173-512X60	100	çinko galvaniz kaplama	56,5	M12	60	24	10	17	60	5,14 €
07173-512X75	100	çinko galvaniz kaplama	71,5	M12	75	24	10	17	60	5,52 €
07173-516X25	100	çinko galvaniz kaplama	21	M16	25	31	14	22	72	5,73 €
07173-516X35	100	çinko galvaniz kaplama	31	M16	35	31	14	22	72	6,99 €
07173-516X40	100	çinko galvaniz kaplama	36	M16	40	31	14	22	72	7,04 €
07173-516X45	100	çinko galvaniz kaplama	41	M16	45	31	14	22	72	7,23 €
07173-516X50	100	çinko galvaniz kaplama	46	M16	50	31	14	22	72	7,46 €
07173-516X55	100	çinko galvaniz kaplama	51	M16	55	31	14	22	72	8,42 €
07173-516X60	100	çinko galvaniz kaplama	56	M16	60	31	14	22	72	8,56 €
07173-516X70	100	çinko galvaniz kaplama	66	M16	70	31	14	22	72	8,86 €
