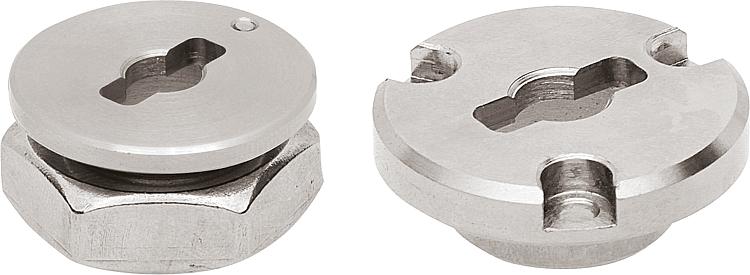

05592Sıkıştırma plakaları, döner sıkıştırma sürgüsü için |
geri |
|
|
AçıklamaMalzeme:Çelik veya paslanmaz çelik gövde.
Paslanmaz çelik somun.Model:Gövde nikel kaplama veya yalın.
Somun yalın.Bilgi:Tespitleme cıvataları M2 ve M3 teslim edilir.

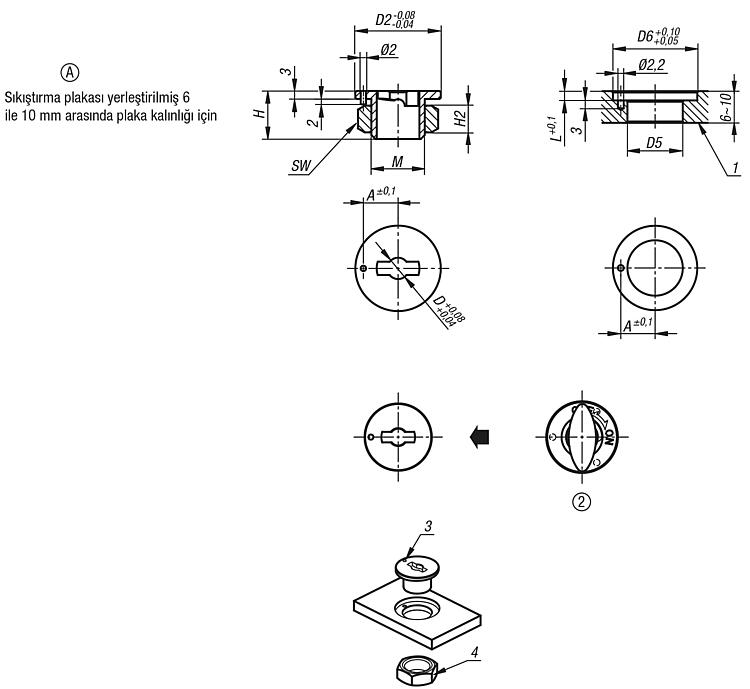

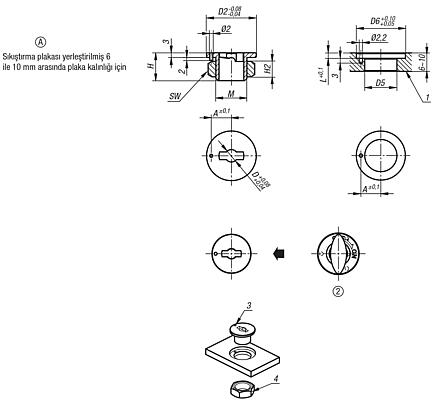

Montaj imkanı Form A,
6 ile 10 mm arası plaka kalınlığı için.

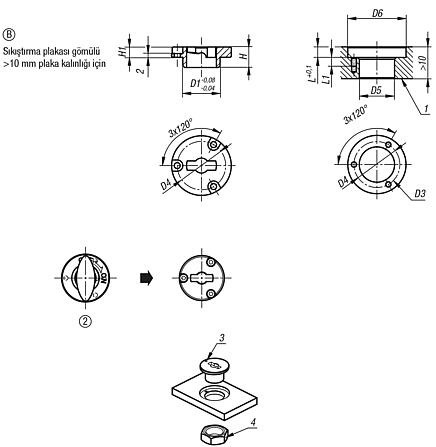

Montaj imkanı Form B,
10 mm üzerinde plaka kalınlığı için.Aksesuar:Döner sıkıştırma sürgüsü 05591 veya 05591-05.
Çizim bilgisi:1) Plaka
2) Döner sıkıştırma sürgüsü
3) Montaj pimi
4) Somun
İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

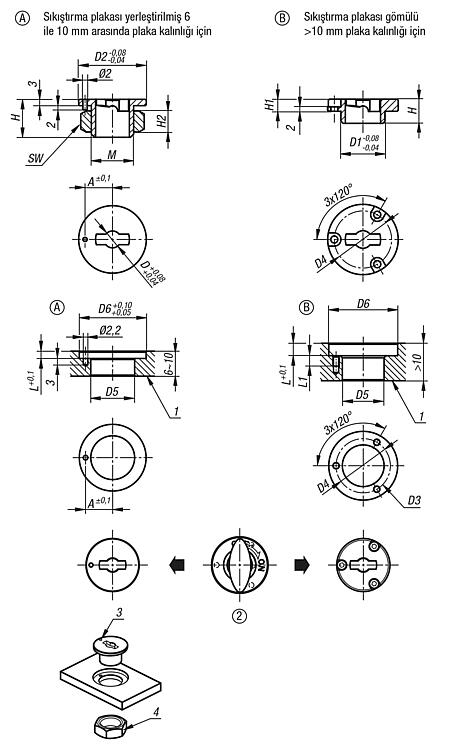

Çizimler (toplu genel bakış) |
Sıkıştırma plakaları, yerleştirilmiş, döner sıkıştırma sürgüsü için |
daha fazla bilgi |
| Sipariş numarası | Form | Ana gövde
malzemesi | Tip 2 | D | D2 | A | M | H2 | SW | H | D5 | D6 | L | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 05592-50 | A | çelik | yerleştirilmiş | 5 | 25 | 10,5 | M14X1,5 | 8 | 22 | 16 | 15 | 25 | 3,5 |  | | 15,25 € | | | 05592-80 | A | çelik | yerleştirilmiş | 8 | 32 | 13 | M20X1,5 | 10 | 30 | 18 | 21 | 32 | 3,5 | | | 16,20 € | | | 05592-150 | A | paslanmaz çelik | yerleştirilmiş | 5 | 25 | 10,5 | M14X1,5 | 8 | 22 | 16 | 15 | 25 | 3,5 | | | 25,69 € | | | 05592-180 | A | paslanmaz çelik | yerleştirilmiş | 8 | 32 | 13 | M20X1,5 | 10 | 30 | 18 | 21 | 32 | 3,5 | | | 28,54 € | |
|
|
