        Çeyrek dönüşlü kilit

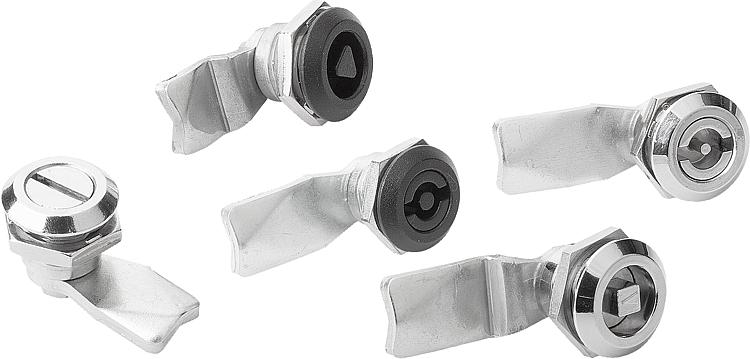

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde, göbek ve somun çinko basınçlı döküm.
O-halka NBR. Yassı conta PUR.
Dil çelik.Model:Gövde ve göbek krom kaplama veya siyah toz boya kaplama.
Somun ve dil galvaniz kaplama.Bilgi:Son konumlarda kilitleme mekanizması sayesinde titreşimlere karşı dirençli çeyrek dönüşlü kilit. Sağ veya sol tarafta 90° kapatma yolu ve dahili dönme sınırlaması ile kullanılabilir. Çeyrek dönüşlü kilit, parçaları birleştirilmiş olarak monte edilebilir (küçük A ölçüsünde ve yüksek kapı kalınlığında sadece belirli kısıtlamalar ile mümkün). DIN EN 60068-2-64 (titreşim) ve DIN EN 60068-2-27 (mekanik darbe), 61373 sayılı test standardı uyarınca test edilip onaylanmış. Demiryolu araçlarındaki uygulamalar için kategori 1, sınıf B (=en yüksek gereklilik) uyarınca gerekliliklere uygun olarak sarsıntısız. Tespitleme somunu, tırnaklı topraklama somunu özelliğindedir.

O-halka ve PUR köpük conta sayesinde IP65 uyarınca sulara ve tozlara karşı korumalı.

İstenen tipteki dil ayrı olarak sipariş edilmelidir. Tüm diller tüm gövdeler ile kombine edilebilir.Aksesuar:Anahtar 05586Çizim bilgisi:

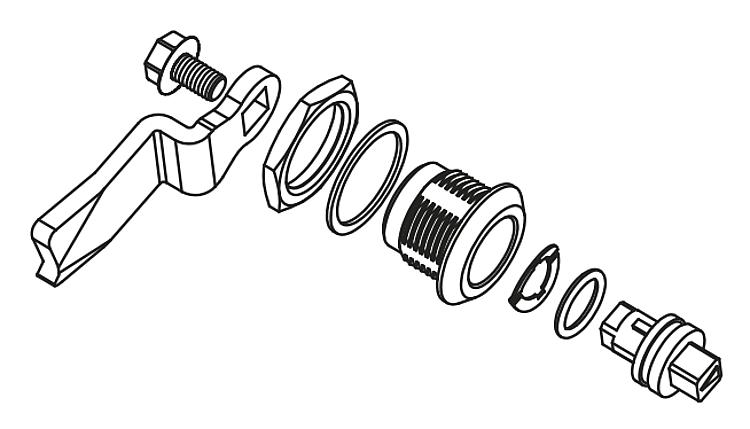

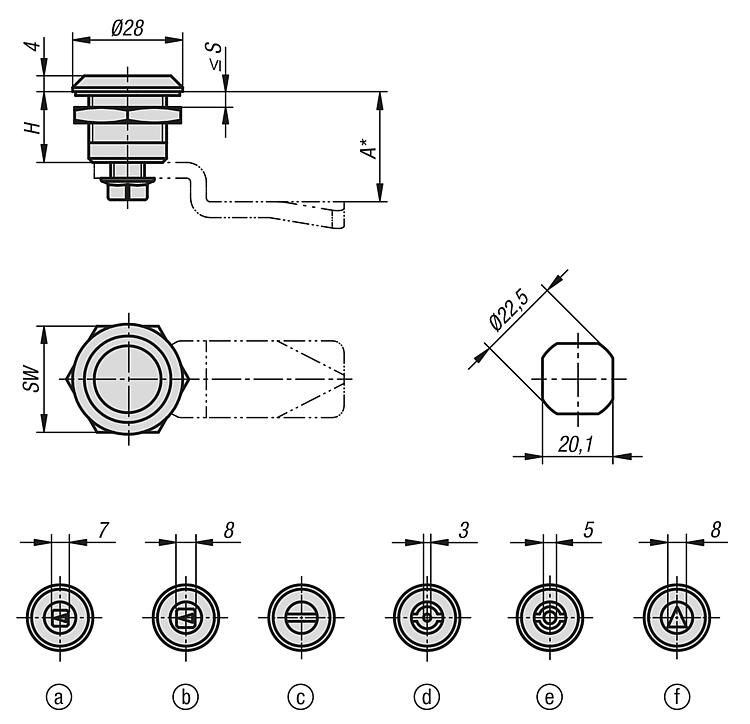

Göbek:
a) Dört köşe 7 mm
b) Dört köşe 8 mm
c) Yarık
d) Fişeli 3 mm
e) Fişeli 5 mm
f) Üç köşe 8 mm

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 05566 Çeyrek dönüşlü kilit

216 kB

Çizimler (toplu genel bakış)

Çeyrek dönüşlü kilit

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Renk	Göbek	Fiyat
05566-17181	-	dört köşe 7 mm	2,89 €
05566-18181	-	dört köşe 8 mm	2,89 €
05566-20181	-	yarık	2,89 €
05566-43181	-	fişeli 3 mm	2,89 €
05566-45181	-	fişeli 5 mm	2,89 €
05566-88181	-	üç köşe, 8 mm	2,89 €
05566-17182	siyah	dört köşe 7 mm	2,89 €
05566-18182	siyah	dört köşe 8 mm	2,89 €
05566-20182	siyah	yarık	2,89 €
05566-43182	siyah	fişeli 3 mm	2,89 €
05566-45182	siyah	fişeli 5 mm	2,89 €
05566-88182	siyah	üç köşe, 8 mm	2,89 €
