AçıklamaMalzeme:Değerli çelikten ana gövde.
Islah çeliği sıkıştırma kolu.
Model:Ana gövde karartılmış.
Bağlama yüzeyi taşlanmış.
Form B karartılmış sıkıştırma kolu.

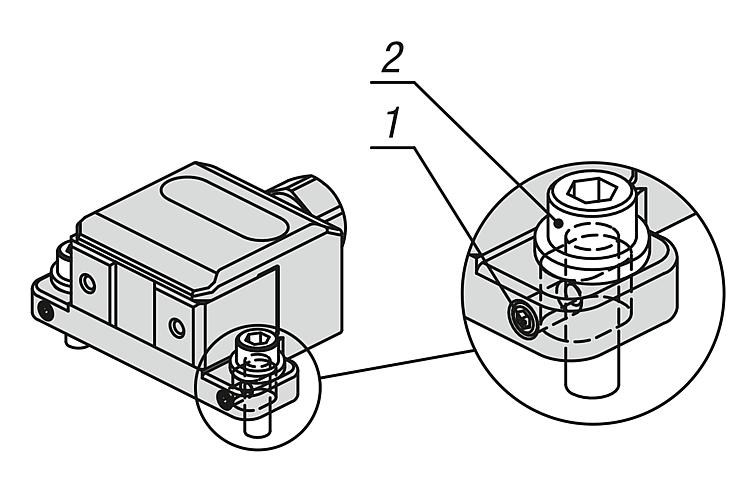

Form C nikel kaplama sıkıştırma kolu.Bilgi:Sıkıştırma işlemi sırasında yan gerginin geri kaymasını önlemek için ayar cıvatasını sıkın. (Form A)

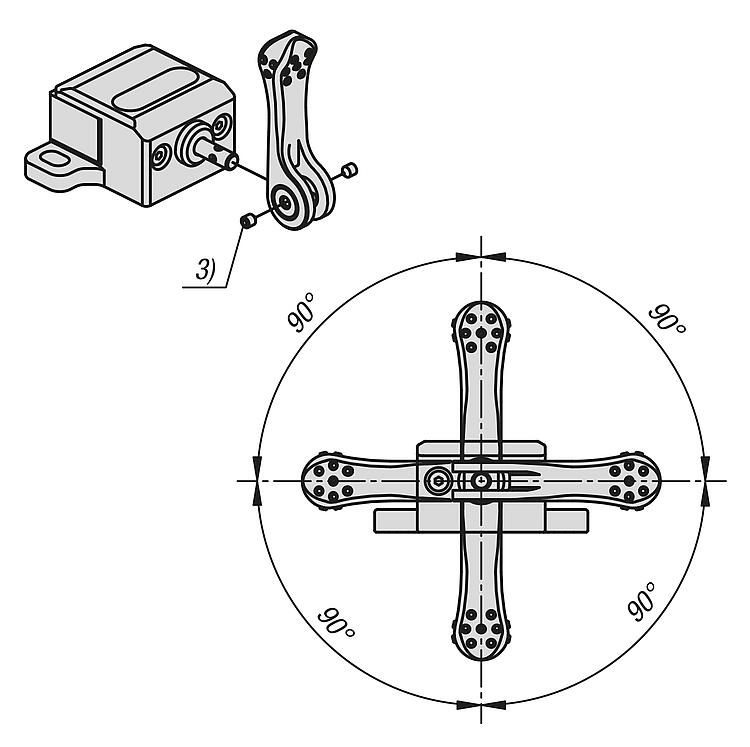

Sıkıştırma kolu, dişli pim gevşetilerek 90°'lik adımlarla yatay ve dikey olarak pratik bir şekilde hizalanabilir.
İş parçası, C sıkıştırma kolu şeklindeki entegre yüzeyler sayesinde sabit bir sıkıştırma kuvveti ile sıkıştırılabilir.Avantajlar:- Yüksek tutma güçleri
- Taşlanmış bağlama yüzeyleri

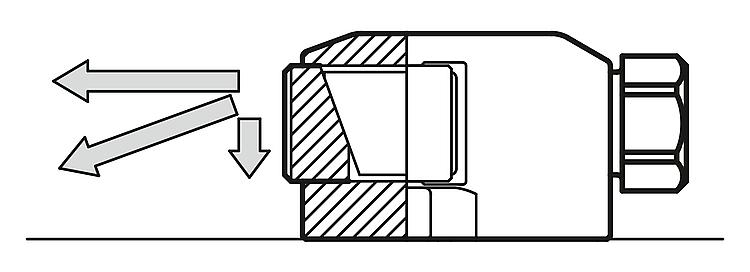

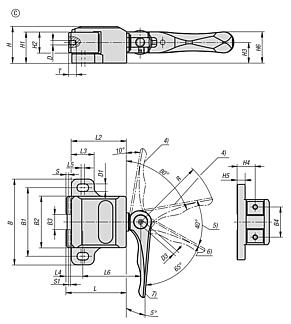

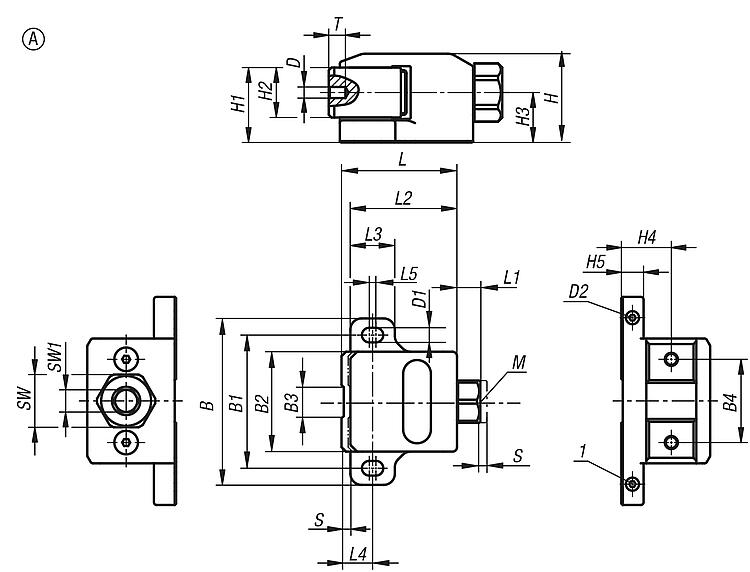

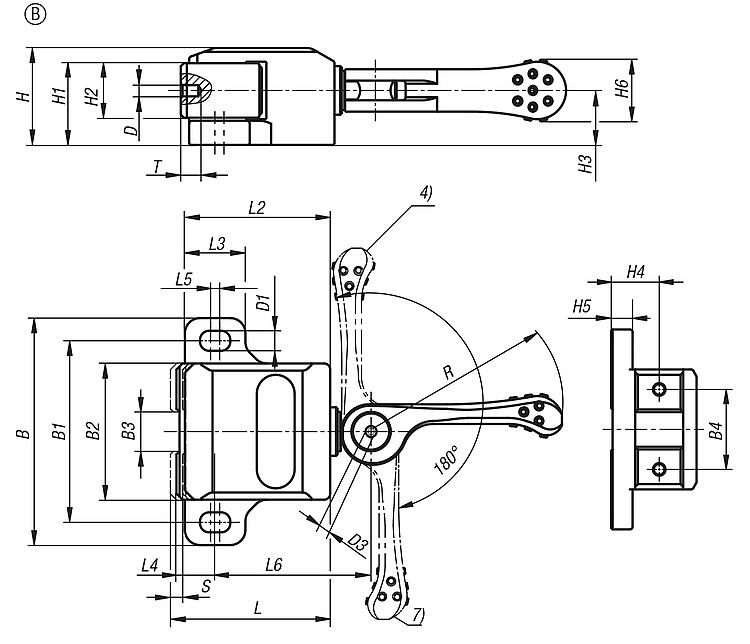

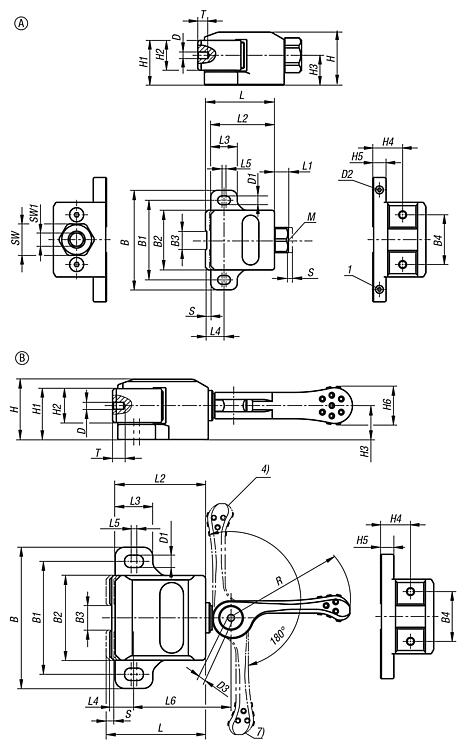

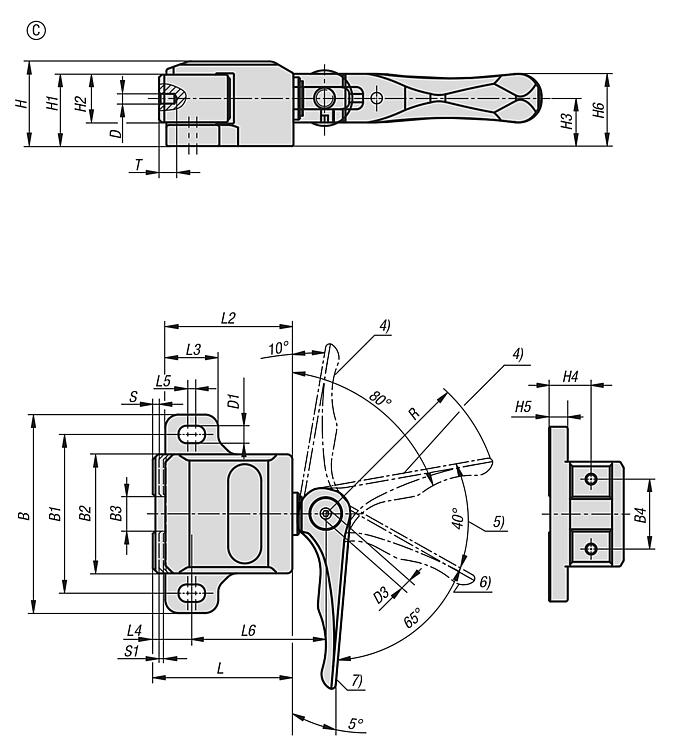

- Aşağıya çekme kuvveti iş parçasının kalkmasını önlerÇizim bilgisi:1) Ayar cıvatası
2) Silindir başlı cıvata
3) Dişli pim
4) Gevşetilmiş konum
5) Ön sıkıştırma mesafesi
6) Başlangıç konumunu sıkıştırma
7) Sıkıştırılmış konum
İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |
|
|
| Sipariş numarası | Form | B | B1 | B2 | B3 | B4 | D
| D1 | D3 | H | H1 | H2 | H3 | H4 | H5 | H6 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 04579-01202 | C | 100 | 80 | 60 | 20 | 40 | M5 | 8,6 | M5x6 | 40 | 33 | 22 | 22 | 22 | 10 | 18 |  | | 253,53 € | | | 04579-00602 | C | 75 | 60 | 45 | 15 | 30 | M4 | 6,6 | M4x5 | 32 | 27 | 18 | 18 | 18 | 8 | 14 | | | 192,29 € | |
| Sipariş numarası | Form | L | L2 | L3 | L4 | L5 | L6 | R | T | Strok
S | S1=
Ön germe stroku | Bağlama
kuvveti
kN | El
kuvveti
FH N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 04579-01202 | C | 67 | 63 | 26 | 17 | 4 | 67 | 80 | 8 | 0,4 | 0,8 | 1,2 | 50 | | | 253,53 € | | | 04579-00602 | C | 51 | 48 | 20 | 13 | 3 | 51,5 | 63 | 6 | 0,3 | 0,8 | 0,6 | 40 | | | 192,29 € | |
|
