        Sıkıştırma pimi

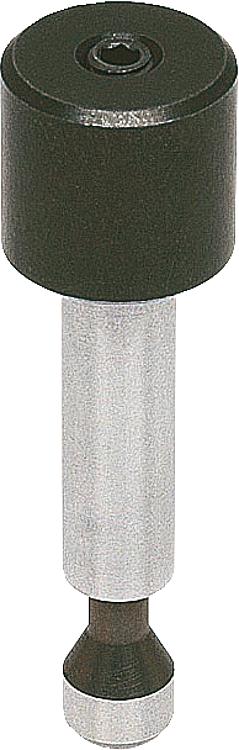

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Bulon: Islah çeliği.
Tırtıllı başlık: Islah çeliği.Model:Bulon: Temperlenmiş ve taşlanmış.
Tırtıllı başlık: Temperlenmiş ve perdahlı.Bilgi:Sıkıştırma pimi uzunluğu müşteri tarafından iş parçasına göre ayarlanmalıdır.
C ölçüsü, işlenmemiş durumdaki sıkıştırma piminin uzunluğunu tanımlar.
C ölçüsü, iş parçası kalınlığına göre müşteri tarafından ayarlanmalıdır.
J diş ölçüsü daha sonra sıkıştırma pimi üzerinde kesilmelidir.

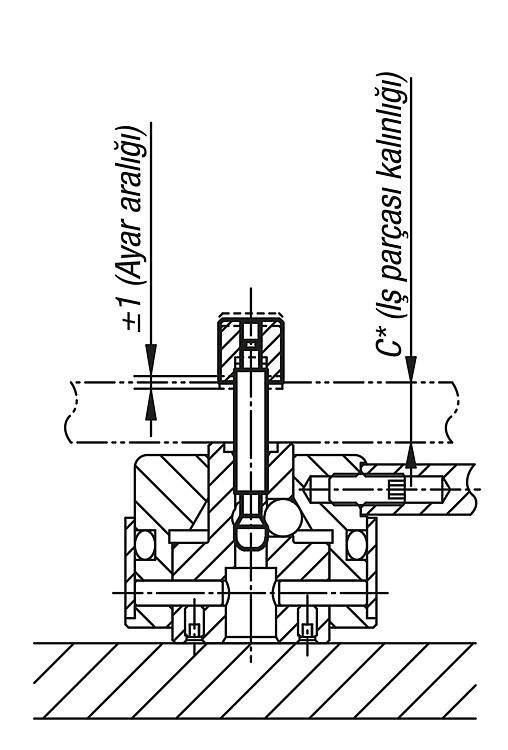

Sıkıştırma piminin uzunluğunu belirlemek için montaj çizimi dikkate alınmalıdır.

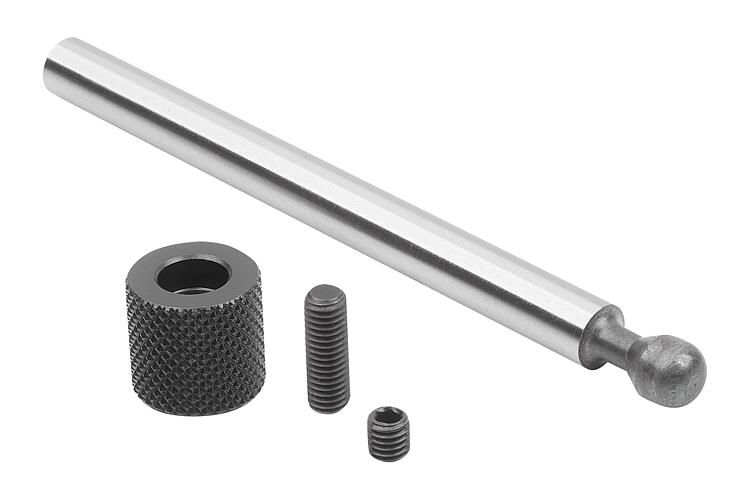

Sıkıştırma pimi doğru toplam uzunlukta işlendikten sonra, tırtıllı başlık iki dişli başsız vida ile sıkıştırma pimine takılır ve kilitlenir.
Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 04400 Sıkıştırma pimi

259 kB

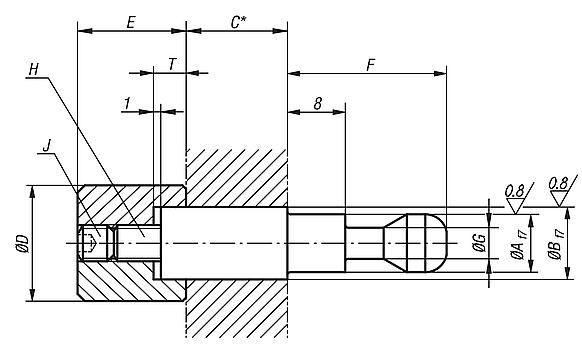

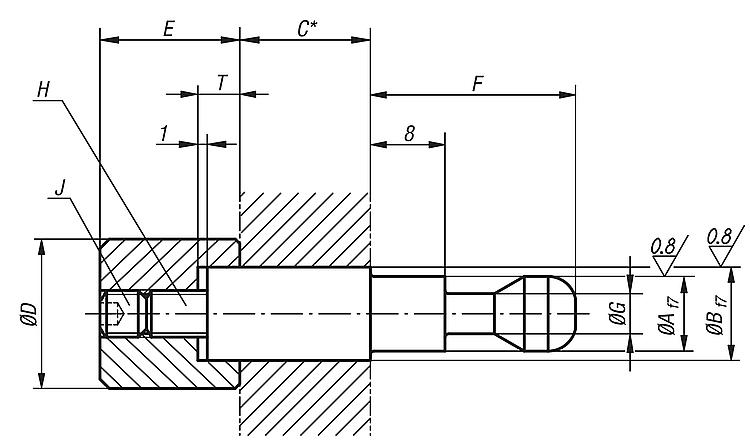

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	A	B	C	D	E	F	G	H	J	T	Fiyat
04400-005050	5	5	50	10	10	17	3	M3	M3x4	3	38,79 €
04400-006050	5	6	50	10	10	17	3	M3	M3x4	3	40,30 €
04400-008080	8	8	80	16	15	22	4,3	M5	M5x5	4,5	41,87 €
04400-010080	8	10	80	16	15	22	4,3	M5	M5x5	4,5	43,09 €
