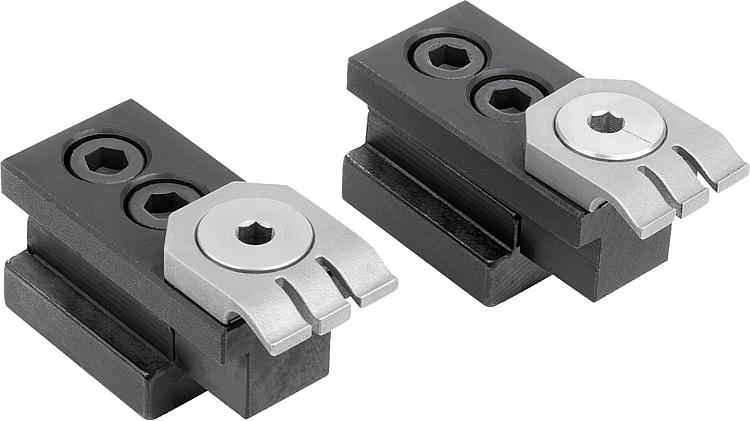

        Yassı bağlama elemanı, çelik T kanallar için

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Ana gövde çelik.

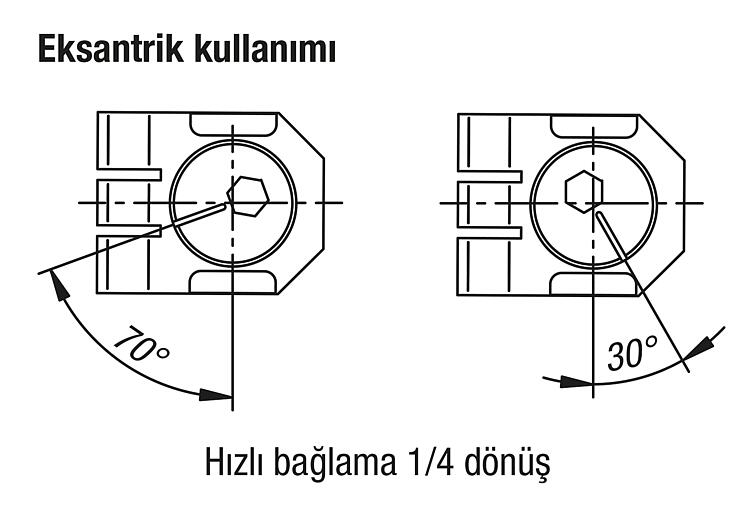

Germe birimi ve dayanak yay çeliği.Model:Temperlenmiş ana gövde.Sipariş bilgisi:Sipariş numarası, bir germe biriminden ve bir dayanaktan oluşan bir çift içermektedir.Bilgi:Germe birimindeki eksantrik vida çevrilerek iş parçası aşağı bastırılır (aşağı çekme etkisi). Ayrıca germe birimi, iş parçasını dayanağa bastırır ve bu şekilde bitişik paralel dayamaya imkan verir.
Dayanak tarafı, hassas tekrarlara imkan veren bir referans sunar.

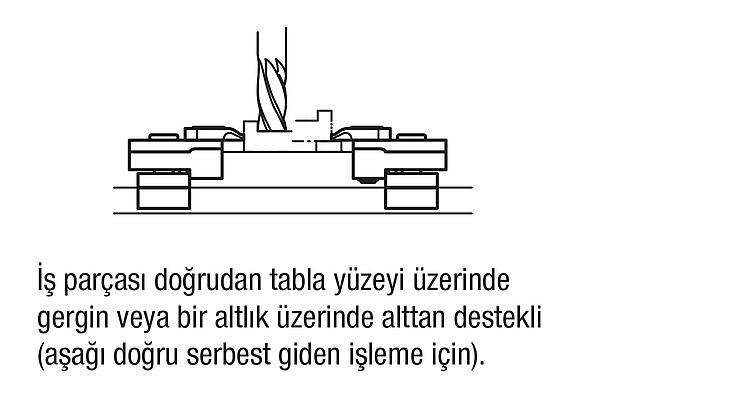

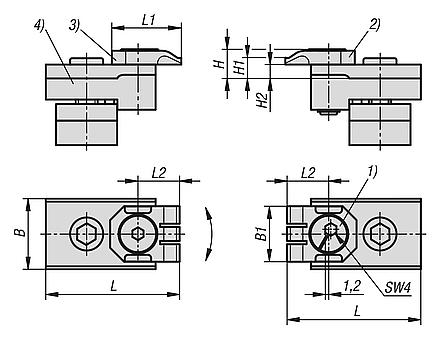

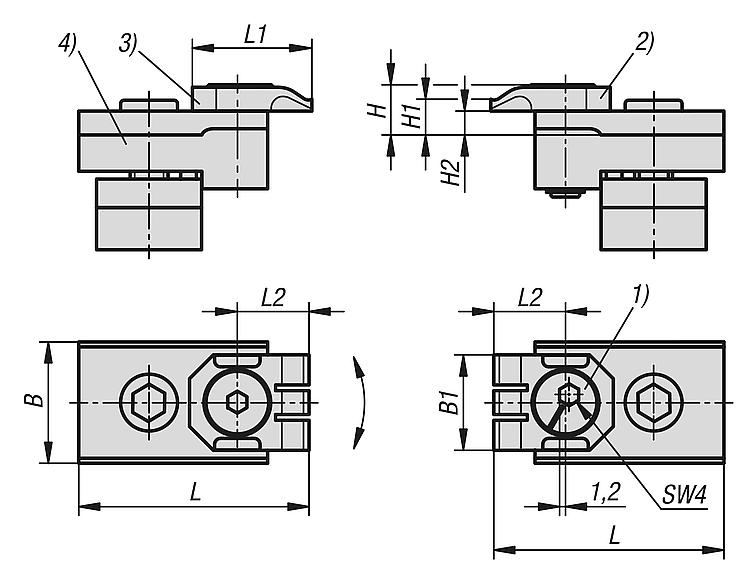

Eksantriğin stroku: 1,2 mm.Kullanım:Tertibatlar ve T kanal tezgahları üzerinde çoklu ve tekli parça gerdirme işlemleri için uygun.Çizim bilgisi:

1) Eksantrik vida
2) Germe birimi
3) Dayanak
4) Ana gövde

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 04571-10 Yassı bağlama elemanı, çelik T kanallar için

297 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	B	B1	H	H1	H2	L	L1	L2	SW	Kanal genişliği	F kN	Sıkma torku Nm	Fiyat
04571-10-10	18	20	10,5	7,5	5	46	25	15	4	10	4	9	409,40 €
04571-10-12	18	20	10,5	7,5	5	48	25	15	4	12	4	9	409,40 €
04571-10-14	22	20	10,5	7,5	5	52	25	15	4	14	4	9	463,45 €
04571-10-16	25	20	10,5	7,5	5	48	25	15	4	16	4	9	471,50 €
04571-10-18	25	20	10,5	7,5	5	48	25	15	4	18	4	9	483,00 €
