04516Aşağı çekişli bağlama elemanı |
geri |
|
|

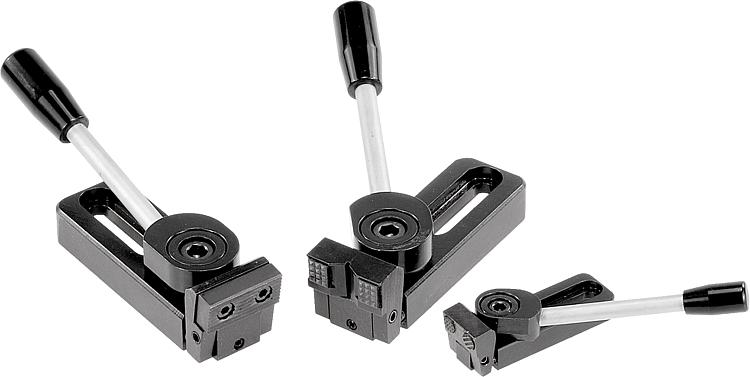

AçıklamaMalzeme:Çelik.Model:sertleştirilmiş ve perdahlı.Bilgi:Aşağı çekişli bağlama elemanı, iş parçalarını döndürme çenesinden spiral eksantrik üzerinden aynı zamanda sabit dayanaklara ve bir desteğe bastıran bir hızlı sıkıştırma elemanıdır.

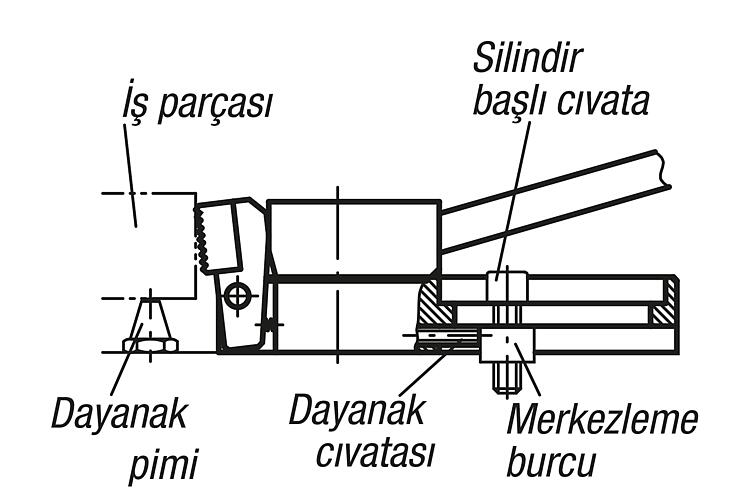

Aşağı çekişli bağlama elemanı, dayanak cıvatası ve merkezleme burcu ile (bkz. Çizim) modüler bir kilit sistemi üzerinde konumlandırılabilir ve gerdirilebilir.
04516-006010, 04516-006015, 04516-006030 ve 04516-006035 modellerinde 2 yuvarlak sert metal eleman mevcuttur.Bağlama kuvveti:04516-006... = 3800 N
04516-010... = 7200 NÖzellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

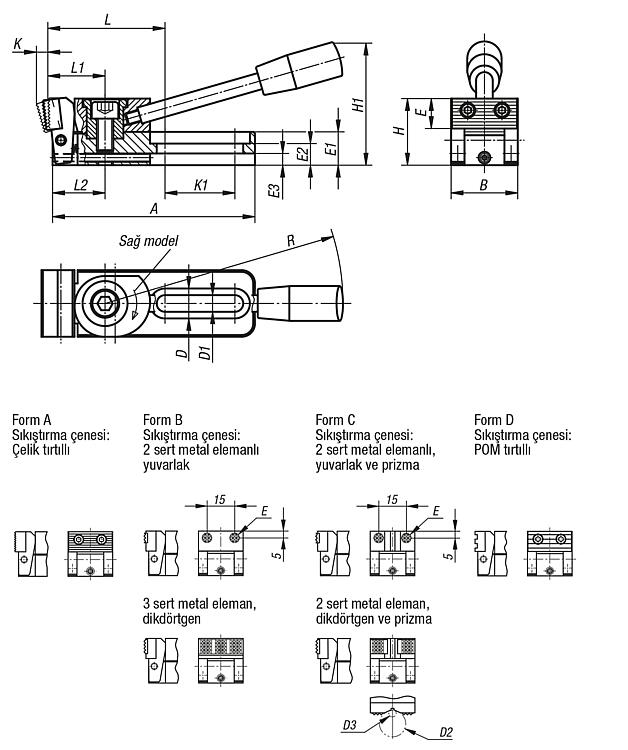

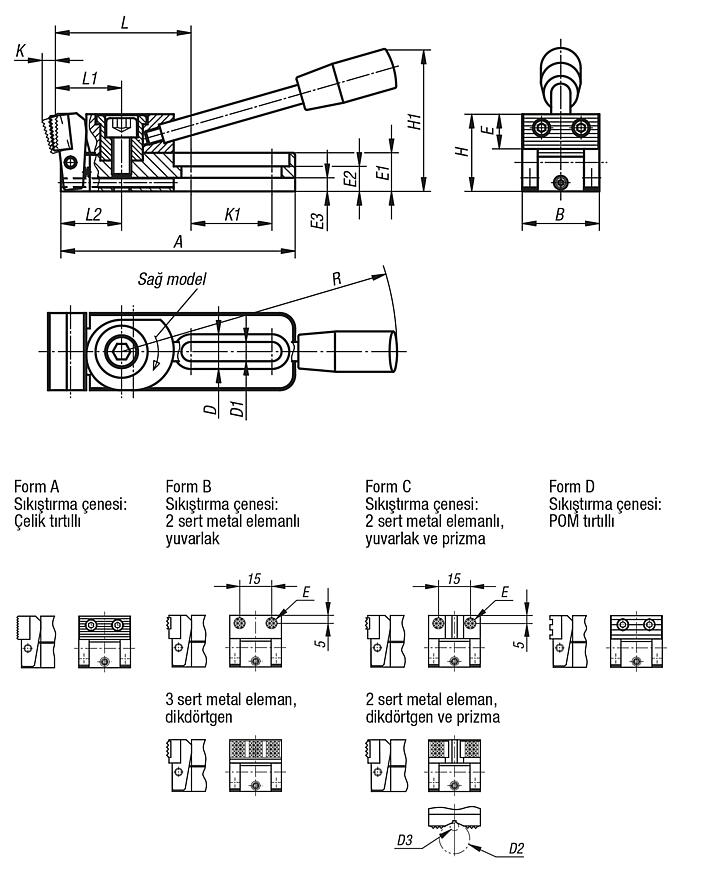

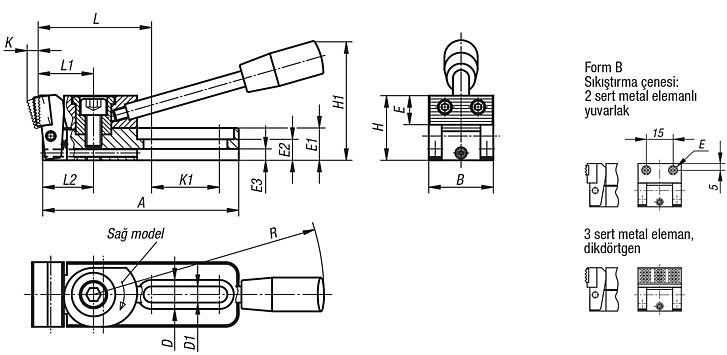

Çizimler (toplu genel bakış) |

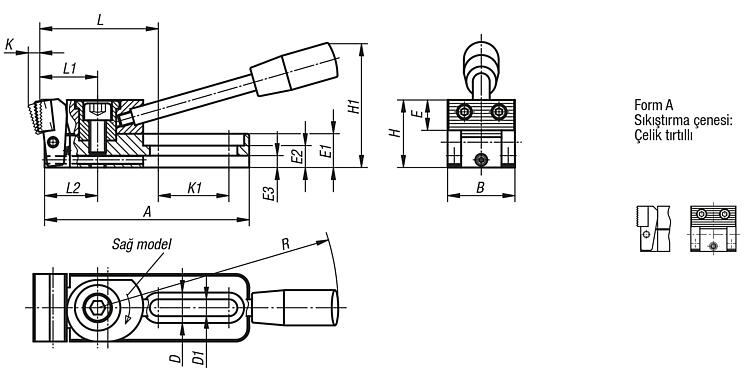

| Sipariş numarası | Form | Tip 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=Gerdirme
gücü N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 04516-006005 | A | sağ | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 |  | | 149,99 € | | | 04516-010005 | A | sağ | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 71 | 35 | 31,5 | 143 | 7200 | | | 214,56 € | | | 04516-006025 | A | sol | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 149,99 € | | | 04516-010025 | A | sol | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 71 | 35 | 31,5 | 143 | 7200 | | | 214,56 € | |
|

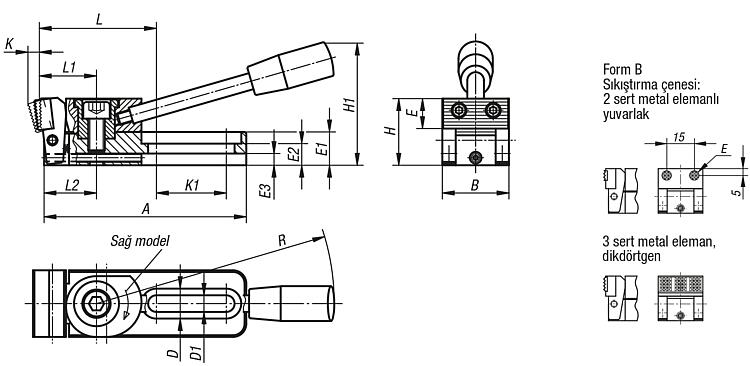

| Sipariş numarası | Form | Tip 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=Gerdirme
gücü N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 04516-006010 | B | sağ | 78 | 25 | 12 | 6,2 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 150,17 € | | | 04516-010010 | B | sağ | 121,5 | 40 | 18 | 10,2 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 245,92 € | | | 04516-006030 | B | sol | 78 | 25 | 12 | 6,2 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 150,17 € | | | 04516-010030 | B | sol | 121,5 | 40 | 18 | 10,2 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 245,92 € | |
|

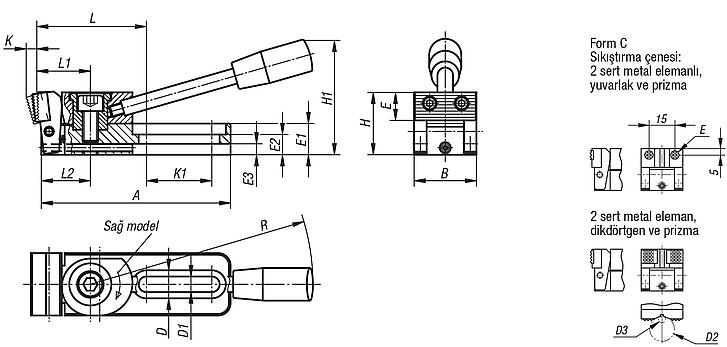

| Sipariş numarası | Form | Tip 1 | A | B | D
| D1 | D2
maks. | D3
min. | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=Gerdirme
gücü N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 04516-006015 | C | sağ | 78 | 25 | 12 | 6,2 | 9,5 | 2,5 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 155,26 € | | | 04516-010015 | C | sağ | 121,5 | 40 | 18 | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 244,18 € | | | 04516-006035 | C | sol | 78 | 25 | 12 | 6,2 | 9,5 | 2,5 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 155,03 € | | | 04516-010035 | C | sol | 121,5 | 40 | 18 | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 244,18 € | |
|

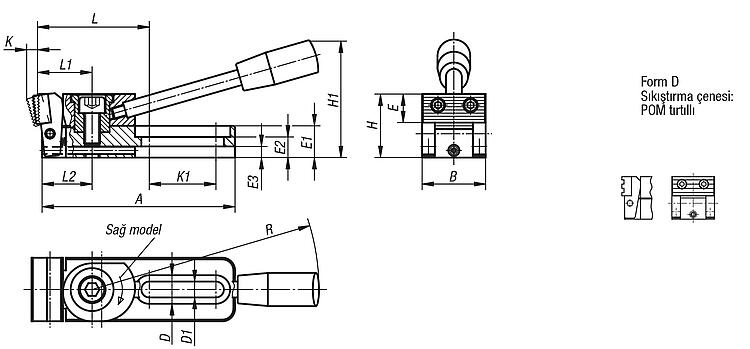

| Sipariş numarası | Form | Tip 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=Gerdirme
gücü N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 04516-006020 | D | sağ | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 150,17 € | | | 04516-010020 | D | sağ | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 70,5 | 35 | 31,5 | 143 | 7200 | | | 216,28 € | | | 04516-006040 | D | sol | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 152,95 € | | | 04516-010040 | D | sol | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 70,5 | 35 | 31,5 | 143 | 7200 | | | 216,28 € | |
|
