Yassı bağlama elemanı eksantrik ile

04472

Yassı bağlama elemanı eksantrik ile

Ürünler
- Ürünlere genel bakış
  - Esnek standart parça sistemi
    - Sıkıştırma demiri Sıkıştırma elemanları
      - Sıkıştırma çenesi Kama gerdirici Bağlama somunları ve pullar
        Yassı bağlama elemanı eksantrik ile

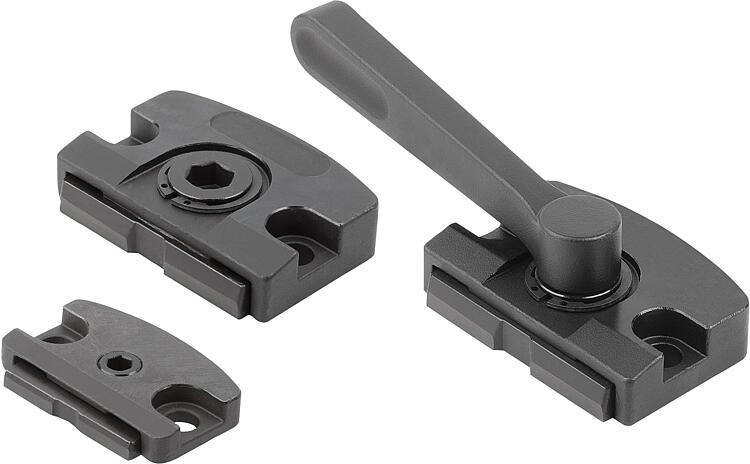

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaÜrün açıklaması:Form A, montaj pimli.
Form B, montaj pimi olmadan.

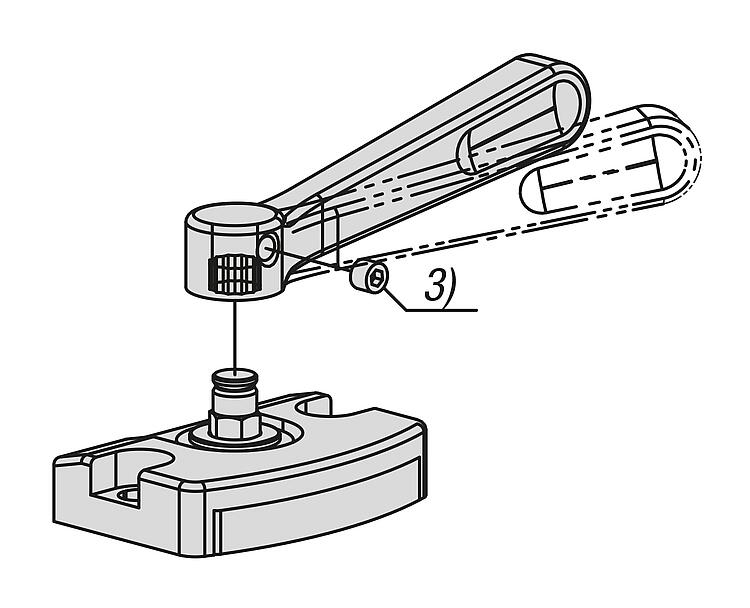

Form C, sıkıştırma kollu, montaj pimi olmadan.Malzeme:Islah çeliği.Model:perdahlı.Bilgi:Form C sıkıştırma kolu, dişli pim gevşetilerek 30°'lik adımlarla pratik bir şekilde hizalanabilir.Montaj:Bkz. çizim (Form A).Avantajlar:- Kompakt ve düz tasarım
- Parçaların hızlı ve kolay bir şekilde gerilmesiÇizim bilgisi:

1) Sıkıştırma başlangıç pozisyonu
2) Sıkıştırma bitiş pozisyonu
3) Dişli pim

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 04472 Yassı bağlama elemanı eksantrik ile

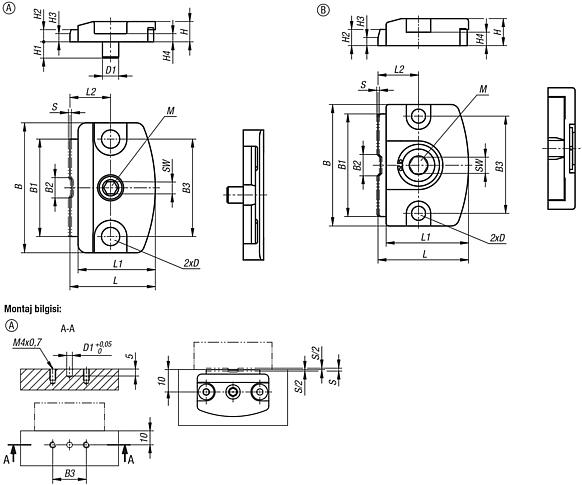

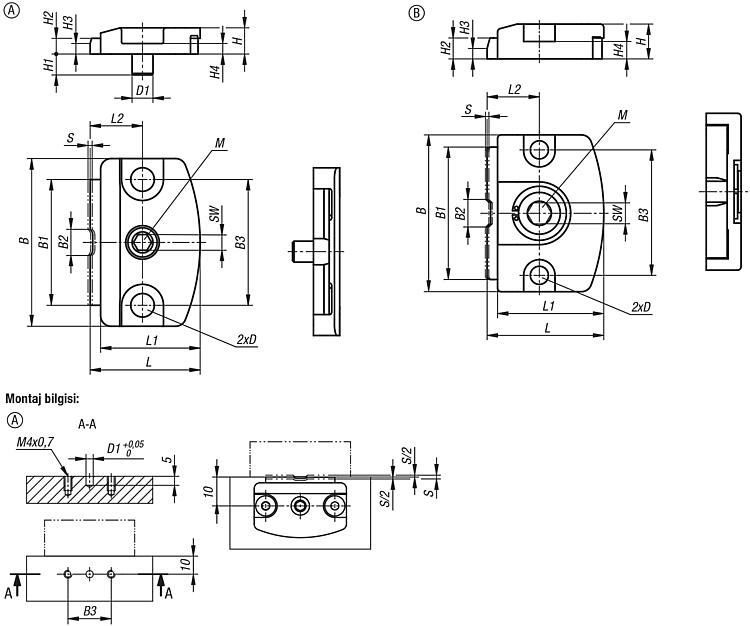

Çizimler (toplu genel bakış)

Yassı bağlama elemanı eksantrik ile

Yassı bağlama elemanı eksantrik ile

Yassı bağlama elemanı, eksantrik ile, form A, montaj pimli

daha fazla bilgi

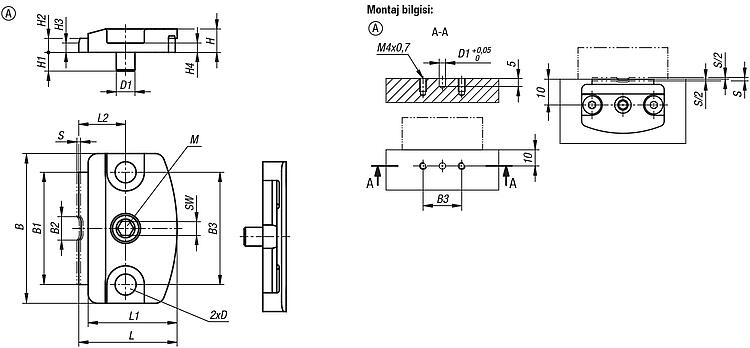

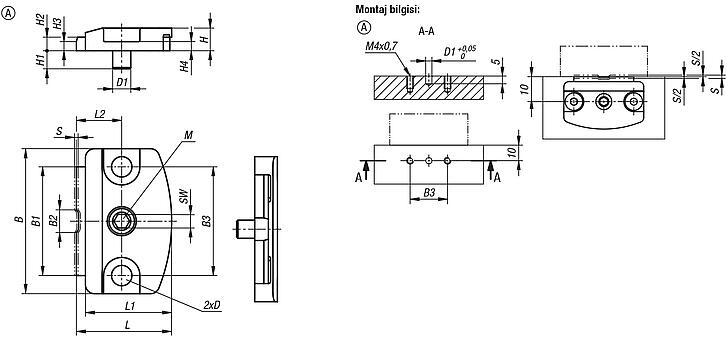

Çizimler

Yassı bağlama elemanı, eksantrik ile, form A, montaj pimli

Ürün seçimi/filtresi

Sipariş numarası	Form	B	B1	B2	B3	D	D1	H	H1	H2	H3	H4	L	L1	L2	SW	Strok S	Bağlama kuvveti kN	Sıkma torku maks. Nm	CAD	Aks.	Fiyat	Sipariş et
04472-00130	A	32	24	5	24	4,5	4	5	4	3	2	2	21	19	10	3	0,8	1,3	2,1			78,84 €

Yassı bağlama elemanı, eksantrik ile, form B, montaj pim olmadan

daha fazla bilgi

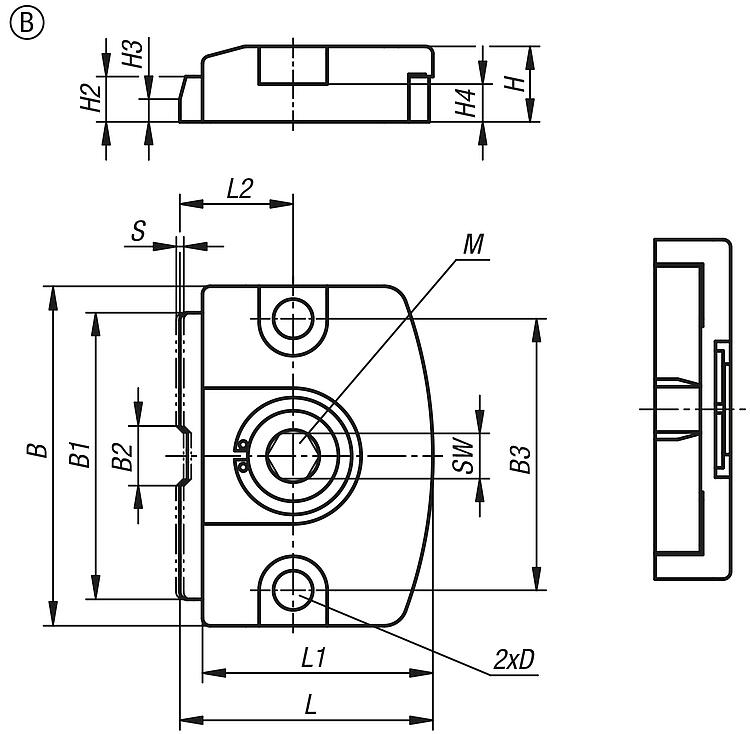

Çizimler

Yassı bağlama elemanı, eksantrik ile, form B, montaj pim olmadan

Ürün seçimi/filtresi

Sipariş numarası	Form	B	B1	B2	B3	D	H	H2	H3	H4	L	L1	L2	SW	Strok S	Bağlama kuvveti kN	Sıkma torku maks. Nm	CAD	Aks.	Fiyat	Sipariş et
04472-10400	B	45	38	8	36	5,2	10	6	3	5	33,5	30,5	15	6	1	4	10			96,26 €
04472-10600	B	70	60	12	55	8,2	15	9	5	7	50	46	22	10	2	6	27			114,80 €

Yassı bağlama elemanı, eksantrik ile, form C, sıkıştırma kollu montaj pimi olmadan

daha fazla bilgi

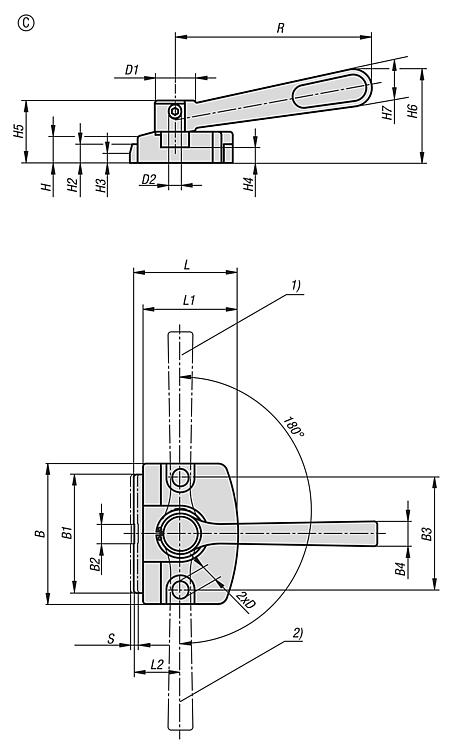

Çizimler

Yassı bağlama elemanı, eksantrik ile, form C, sıkıştırma kollu montaj pimi olmadan

Ürün seçimi/filtresi

Sipariş numarası	Form	B	B1	B2	B3	D	D1	D2	H	H2	H3	H4	H5	H6	H7	L	L1	L2	R	Strok S	El kuvveti FH N	Bağlama kuvveti kN	CAD	Aks.	Fiyat	Sipariş et
04472-20600	C	70	60	12	55	8,2	19	M5x5	15	9	5	7	30	46	18	50	46	22	100	2	280	6			147,46 €
04472-20400	C	45	38	8	36	5,2	13	M4x4	10	6	3	5	20	30	12	33,5	30,5	15	63	1	170	4			125,79 €
