        Eksantrik gergi cıvataları, altıgen

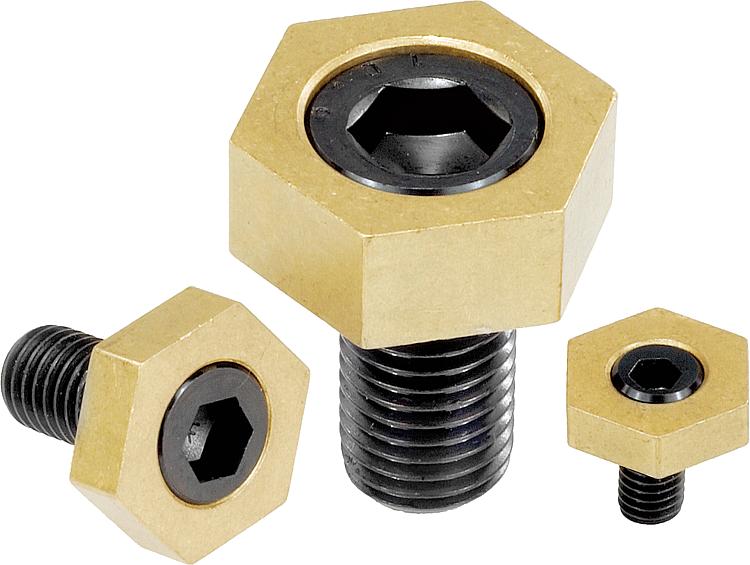

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Eksantrik cıvata: Islah çeliği.

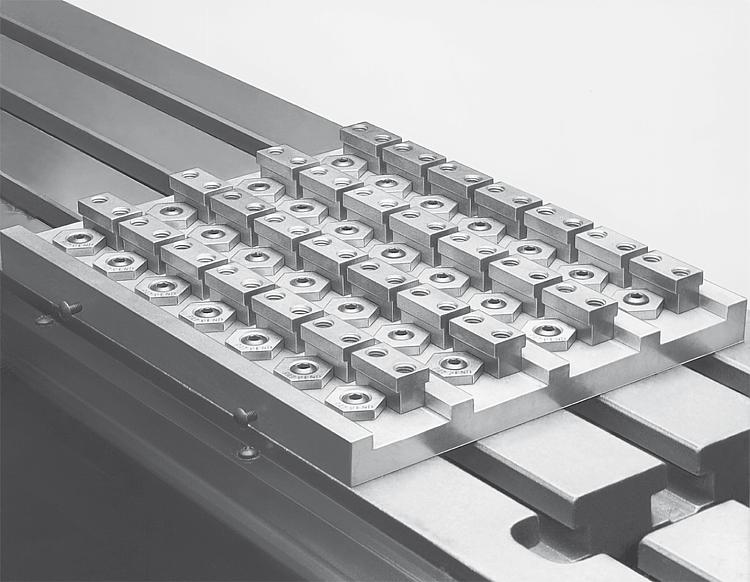

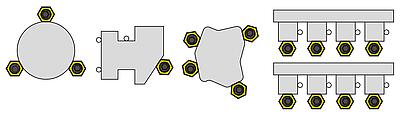

Altıgen: Pirinç.Model:Eksantrik cıvata: 10.9'a temperlenmiş ve perdahlı.Bilgi:Altıgen eksantrik gergi cıvataları, alçak yapılı tasarımları sayesinde, fikstür ve aparat üretiminde pek çok sıkıştırma sorunları çözülebilir. Pirinç bağlama somunu malzemeyi korur ve aynı zamanda iş parçalarının çok sağlam ve güvenli şekilde gerdirilmesini sağlar. Birden fazla eksantrik gergi donanımı kullanılarak tam paletler bile donatılabilir.

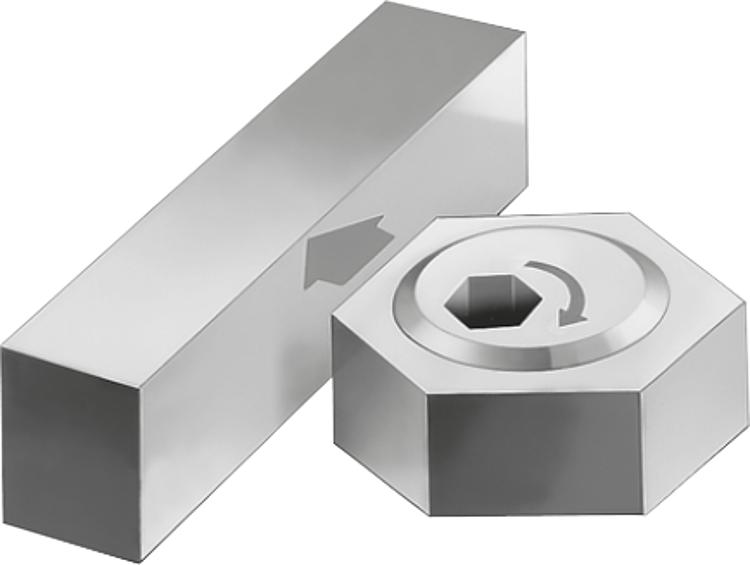

Gerdirme için saat yönünde döndürme önerilir. Vidanın içten altıgen soketi sıkıldıktan sonra sağ tarafta olmalıdır. (Eksantrik vidayı sonuna kadar vidalayın, ardından bir tur geri çevirin.)

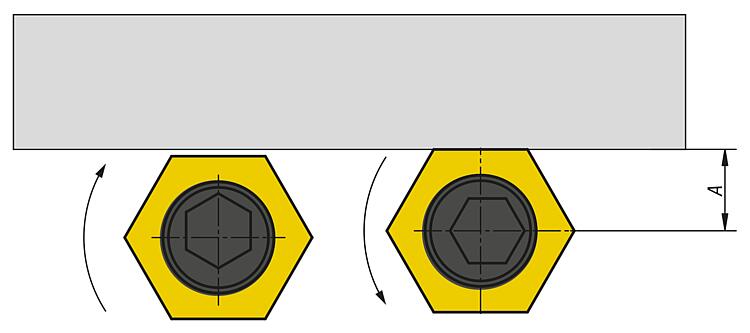

"A" = İş parçasından diş merkezine olan mesafe (gergi cıvatası).Montaj:Sıkıştırma işlemi:
1. Eksantrik vidayı gidebildiği kadar vidalayın.
2. Ardından eksantrik vidayı bir tur geri çevirin.
3. İş parçasını yerleştirin.
4. İş parçasını sıkıştırmak için eksantrik vidayı saat yönünde çevirin. (Eksantrik vidanın altıgen soketi sıkıldıktan sonra sağ tarafta olmalıdır).

Talep üzerine:04521-10 eksantrik gergi cıvataları için yedek cıvatalar.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 04435 Eksantrik gergi cıvataları, altıgen

391 kB

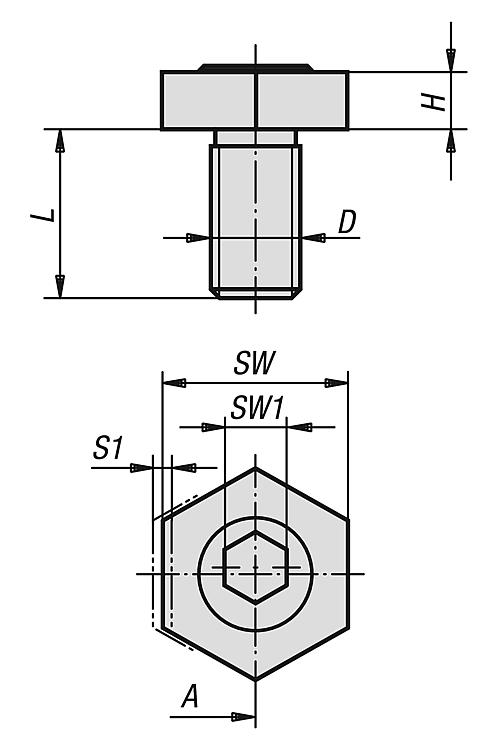

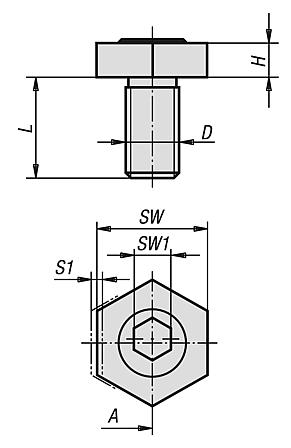

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	A	D	H	L	SW	SW1	S1 (Bağlama yolu)	Bağlama kuvveti kN	Sıkma torku maks. Nm	NLM aksesuar	Fiyat
04435-04	3,8	M4	2,8	10	8	3	0,76	0,91	2	04521-10-0410	7,08 €
04435-06	7,8	M6	4,8	12	16	4	1,01	3,56	8,5	04521-10-0612	7,57 €
04435-08	10,2	M8	4,8	15	20,6	5	1,01	3,56	11,3	04521-10-0815	9,48 €
04435-10	10,2	M10	6,4	20	20,6	7	1,27	8,89	28	04521-10-1020	8,52 €
04435-12	12,7	M12	9,5	25	25,4	8	2,03	17,79	88	04521-10-1225	11,83 €
04435-16	15	M16	12,7	30	30,2	12	2,54	26,68	125	04521-10-1630	17,62 €
